GR6-142A-A 産業用エンジンマウント用ワイヤーロープ防振器

Name: GR6-142A-A 産業用エンジンマウント用ワイヤーロープ防振器
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR6-142A-A
Availability: InStock

ブランド名:	Hoan
モデル番号:	GR6-142A-A
MOQ:	4
支払い条件:	L/C,D/A,D/P,T/T,Western Union,MoneyGram

詳細情報

製品説明

詳細情報

Place of Origin:

China

ドキュメント:

GR6 series Vibration Isolat...or.pdf

Installation Method:

Mounting or hanging

Diameter:

0.25-2 inches

Operating Temperature:

-40°C to 80°C

Flexible And Durable:

Yes

Structure:

Helical

Isolator Type:

Vibration

Max Static Load:

20-47N(2kg-4.8Kg)

Mounting Hole Size:

Flexibility:

High

Customization:

Available upon request

Maintenance:

Low

Product Certification:

ISO 9001

Installation Type:

Horizontal/Vertical

Applications:

Industrial Engine Mounts

ハイライト:

GR6-142A-A エンジンのモント振動隔離器

GR6-142A-A ワイヤロープの振動隔離器

産業用エンジンの振動隔離装置

製品説明

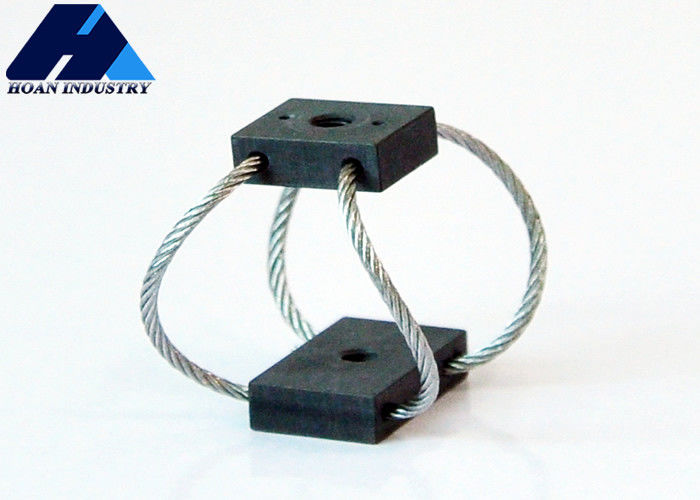

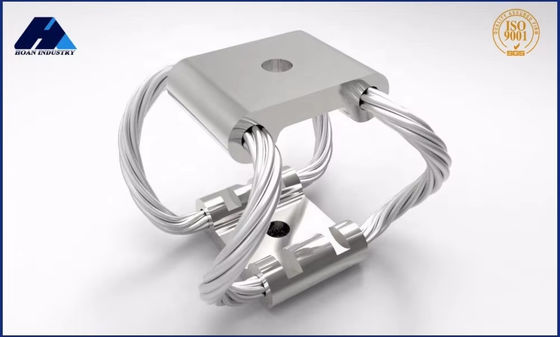

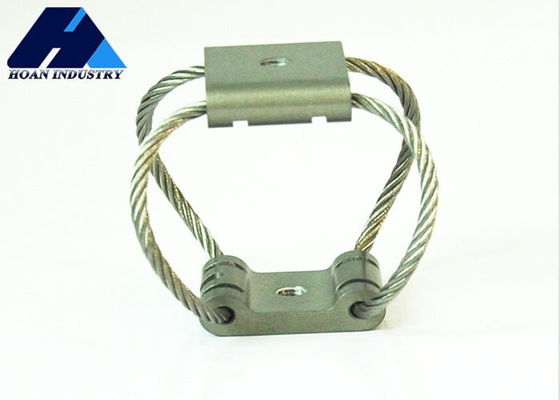

GR6-142A-A ワイヤーロープ防振アイソレーター

複合防振のための多層千鳥配置

製品属性

設置方法	取り付けまたは吊り下げ
直径	0.25-2インチ
動作温度	-40℃～80℃
柔軟で耐久性	はい
構造	ヘリカル
アイソレータータイプ	振動
最大静的負荷	20-47N(2kg-4.8Kg)
取り付け穴サイズ	M6
柔軟性	高
カスタマイズ	ご要望に応じて利用可能
メンテナンス	低
製品認証	ISO 9001
設置タイプ	水平/垂直
用途	産業用エンジンマウント

製品説明

GR6シリーズ

西安ホアンGR6スチールワイヤーロープ防振アイソレーター：軍事グレードの産業用衝撃吸収ソリューション

西安ホアンマイクロ波株式会社のGR6シリーズスチールワイヤーロープ防振アイソレーターは、軍事グレードの製造基準により、高精度機器の衝撃吸収分野におけるベンチマーク製品となっています。このシリーズは、特殊なステンレス鋼ワイヤーロープを巻き付けることによって形成され、独自の非線形構造設計により、三次元防振を実現し、5Hz以上の機械的振動と衝撃エネルギーを効果的に減衰させることができます。

従来のゴムまたはスプリング防振アイソレーターと比較して、GR6シリーズは、極端な温度環境（-55℃～200℃）でも、経年劣化のリスクなしに安定した性能を維持できます。試験データによると、その振動伝達率は0.2未満であり、航空宇宙の測定および制御機器や艦載レーダーなどの過酷なシナリオに特に適しています。同社はISO9001品質管理システム認証を取得しています。

寸法パラメータ表

モデル	高さ（mm）	幅（mm）	重量（kg）	取り付けオプション	貫通穴（mm）	ねじ（mm）	C'sink（°）
GR6-142A-A	47	54	0.91	A,B,C,D,E,S	φ7	M6*1.0	90
GR6-93A-A	55	59	0.99
GR6-67A-A	64	64	0.99
GR6-36A-A	79	73	0.99

静的負荷曲線

No.	モデル	最大静的負荷（N）	最大たわみ（mm）	Kv（振動）（KN/m）	Ks（衝撃）（KN/m）
1	GR6-142A-A	142	22.1	32	16
2	GR6-93A-A	93	29.5	20	9.6
3	GR6-67A-A	67	37.6	15	5.3
4	GR6-36A-A	36	51.6	7.9	2.6

製品材料

取り付けスプリントの材料

ステンレス鋼またはアルミニウムを選択できます

アルミニウム合金取り付けクリートの表面処理オプション

白アルマイト処理：アルミニウム表面をそれ自体よりも硬くする表面処理。白アルマイト処理されたアルミニウム取り付けバーの色は、アルミニウム自体の色と同じです。これは、アルミニウム取り付けバーの通常の表面処理です。
硬質アルマイト処理：白アルマイト処理よりもはるかに硬くする表面処理。硬質アルマイト処理されたアルミニウム取り付けバーの色は、白アルマイト処理よりも暗いです。ワイヤーロープアイソレーターの使用条件の複雑な要件または特別な要件に特に使用されます。

西安ホアンの防振アイソレーターのユニークな特徴

クリープや経年劣化がない
高い内部減衰
非常に広い温度範囲
幅広い種類の可能なフィッティング
迅速かつ経済的なプロトタイピング
非常に頑丈な構造と長寿命
優れた衝撃と振動の複合防振
化学薬品、海水、オゾン、紫外線の影響を受けない
