| ブランド名: | Hoan |
| モデル番号: | JGX-0400D-37A |
| MOQ: | 10個 |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |

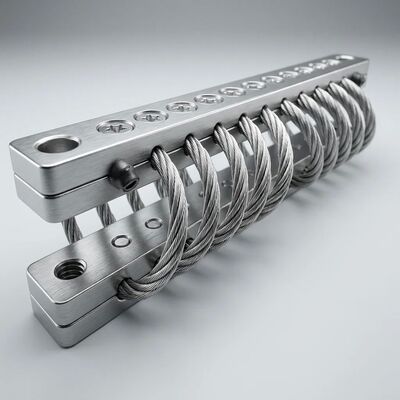

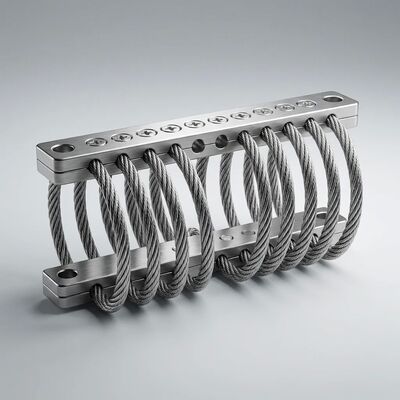

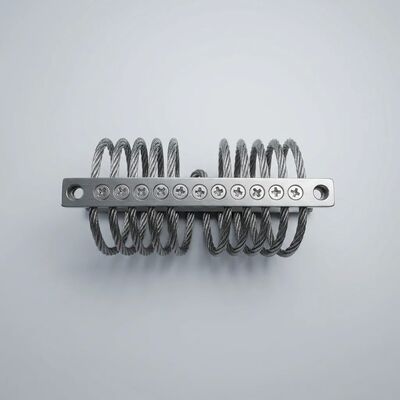

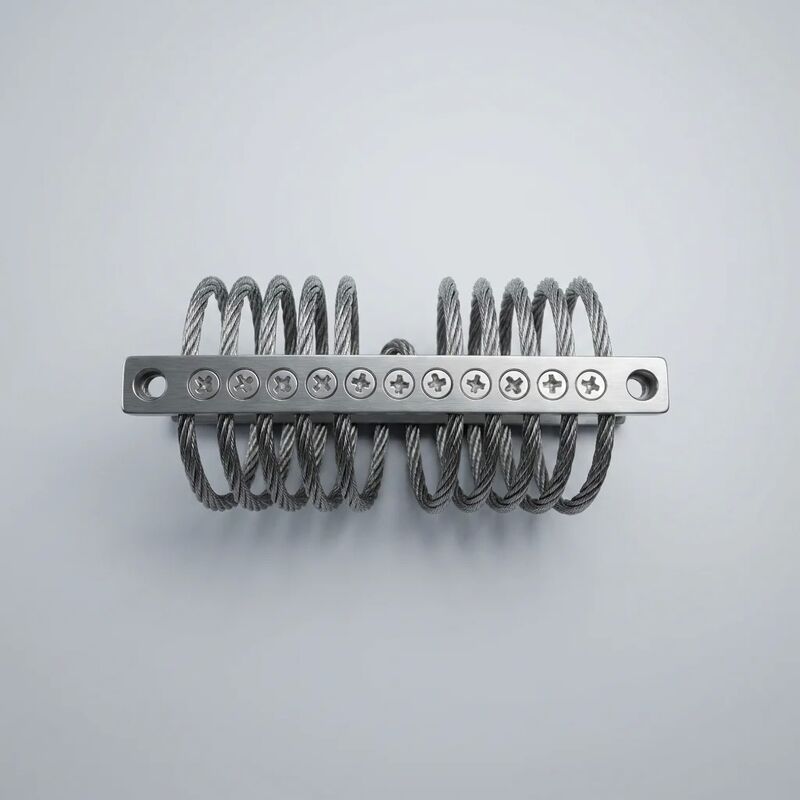

のJGX-0400D-37A ワイヤーロープ防振装置完全に提供します無潤滑、無調整の制振ソリューション定期的なサービス介入なしで、機器のライフサイクル全体にわたって確実に動作します。劣化したり、クリープしたり、定期的な再トルクが必要な従来のエラストマー マウントやスプリング ダンパー マウントとは異なり、この全金属製アイソレーターは、数百万回の負荷サイクルを通じて指定された性能エンベロープを維持します。 6 コイル螺旋状ステンレス鋼 304 ワイヤ ロープ アセンブリは、振動を同時に遮断します。3 つの並進軸と 3 つの回転軸、複雑な多方向の絶縁要件に対応する単一コンポーネントのソリューションになります。
| パラメータ | 仕様 |
|---|---|
| モデル番号 | JGX-0400D-37A |
| ワイヤーロープの材質 | ステンレス鋼 304 (UNS S30400) |
| ワイヤーロープの構造 | 7×19 IWRC |
| ワイヤーロープ径 | 4.0mm |
| コイル数 | 6 |
| 保持バーの材質 | ステンレス304 |
| クランプタイプ | 油圧圧着アルミニウム合金 |
| 表面処理 | 電解研磨 + 不動態化処理 |
| 分離軸 | 3 並進 + 3 回転 (6-DOF) |
| 固有振動数（定格荷重） | 5～15Hz |
| 減衰比 (振幅依存) | 0.12～0.20 |
| 共振時の伝達率 | < 4.0 |
| 絶縁効率 | 21 Hz以上で90%以上 |
| 静荷重（圧縮） | 50～500kg |
| 静荷重（引張） | 30～300kg |
| 静的荷重 (せん断、軸あたり) | 20～200kg |
| 衝撃加速度減衰 | 15 g の投入で最大 80% 削減 |
| 最大たわみ（圧縮） | 18±2mm（定格荷重時） |
| 疲労寿命 | > 10&sup7; 80% 定格負荷でのサイクル |
| 耐塩水噴霧性 | > 500 時間 (ASTM B117) |
| 動作温度 | -60℃～+200℃ |
| 保管温度 | -70℃～+250℃ |
| 耐湿性 | 0 ～ 100% RH、結露（劣化なし） |
| 耐紫外線性 | ポリマー成分は含まれていません。本質的に紫外線安定性 |
| 取付タイプ | スタッドねじ(M10×1.5) |
| 単重 | 約0.85kg |
| 認証 | ISO 9001:2015、RoHS準拠、REACH準拠 |
ECER から調達する理由当社は、完全な材料トレーサビリティとロットレベルの試験文書を備えた ISO 9001:2015 品質管理に基づいてワイヤ ロープ防振装置を製造しています。当社のエンジニアリング チームは、以下を含む無料のアプリケーション分析を提供します。有限要素シミュレーションそして伝達率曲線の予測特定の機器パラメータに合わせて。今すぐ問い合わせる技術データシート、3D CAD モデル (STEP/IGES 形式)、または OEM ボリューム要件に応じたカスタマイズされた見積もりについては、
