JGX-0480D-75A ワイヤーロープ防振装置 非線形平滑化 衝撃減衰 メンテナンスフリー 長寿命

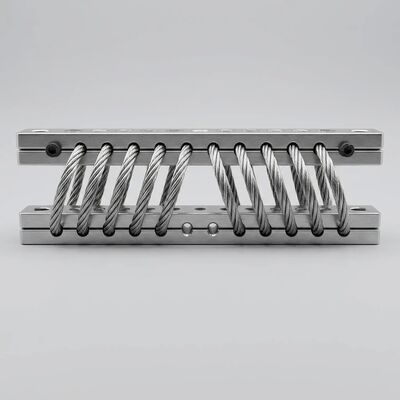

JGX-0480D-75A ワイヤーロープ防振装置 – 実証済みの衝撃減衰によりメンテナンス不要の長寿命

のJGX-0480D-75A ワイヤーロープ防振装置一緒にします非線形衝撃減衰技術そしてメンテナンスフリーのオールメタルアーキテクチャ最も要求の厳しい産業設備に予測可能で長寿命の振動制御を提供します。に対して検証済みMIL-STD-810H（環境工学的考慮事項）およびMIL-STD-167-1A(船舶機器の機械振動) テスト プロトコルに準拠したこのアイソレータは、メンテナンス アクセスが制限され、動作の信頼性が最優先されるミッション クリティカルな機器の保護に必要な構造的完全性と性能の一貫性を実証します。

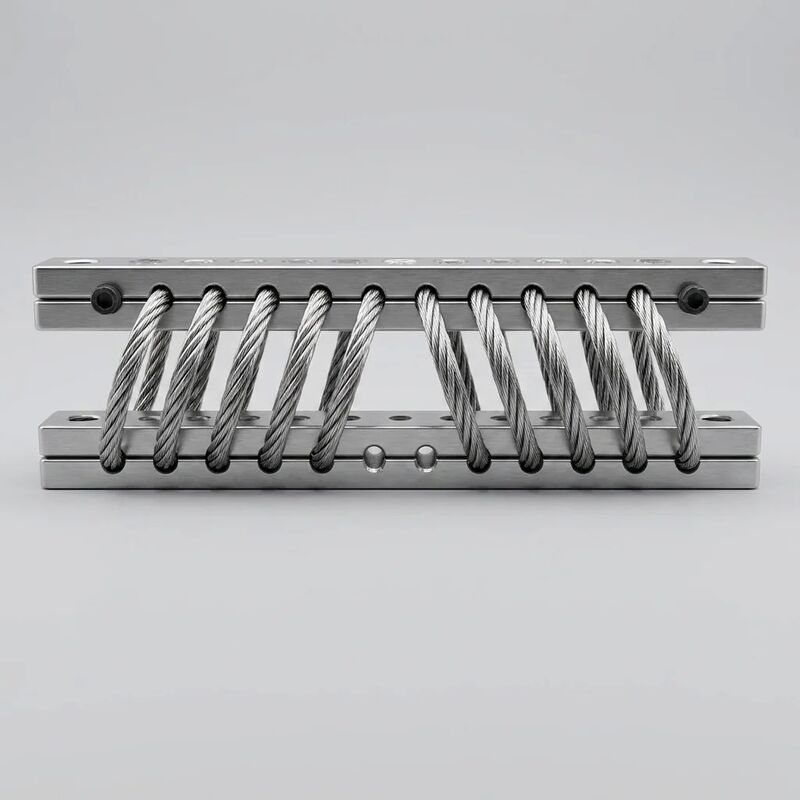

非線形平滑化と衝撃減衰

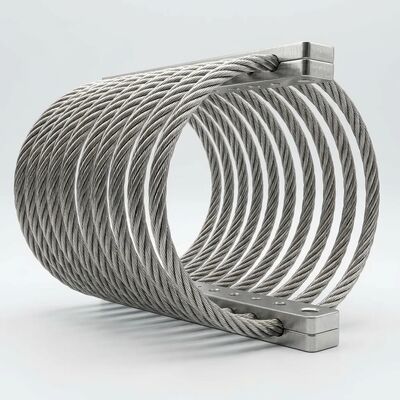

• 適応的な剛性応答:8 コイルのヘリカル ワイヤ ロープの形状により、意図的に非線形の力-変位曲線。通常の動作範囲 (定格たわみの 0 ～ 70%) では、剛性は意図的に低く段階的に設定されており、優れた継続的な振動絶縁を実現します。たわみが 70% を超えると、幾何学的な硬化効果が有効になり、制御されたエネルギー吸収ハードボトミングを防ぎ、衝撃時のピーク伝達力を制限します。
• 変位比例によるクーロン減衰:7×19 IWRC 構造全体のワイヤー間の摩擦により減衰が発生し、変位の振幅とともに増加します。これ自己調整メカニズム小振幅の定常状態の振動中には低減衰 (ζ ≈ 0.05) を実現して優れた高周波絶縁を実現し、大振幅の過渡衝撃中には高い減衰 (ζ ≈ 0.20) を実現して急速なエネルギー散逸を実現します。
• 衝撃パルスの減衰:測定された衝撃伝達性テストが実証ピーク加速度を最大 85% 削減15 g の半正弦入力パルス (持続時間 11 ms) で、衝撃事象後の残留変位は無視できます。ワイヤ ロープ アセンブリは永久的な歪みを生じずに平衡位置に戻り、次の衝撃サイクルに備えることができます。

メンテナンスフリーの長寿命

• スケジュールされたサービス間隔がゼロ:ゴム、ポリマー、または流体要素が完全に存在しないため、従来のアイソレータの交換スケジュールを促進するあらゆる摩耗メカニズムが排除されます。がある潤滑したり、締め直したり、亀裂がないか検査したり、交換したりする必要はありません定格>10&sup7;全体にわたってサイクル疲労寿命。
• 15 年の設計寿命ベースライン:熱サイクル (-60 °C ～ +200 °C)、塩霧への曝露、機械的サイクルを組み合わせた加速寿命テストにより、次のことが実証されています。測定可能な劣化なし15 年間の使用をシミュレートした後の荷重たわみ特性または減衰性能。電解研磨された SS304 表面には、孔食、応力腐食割れ、粒界攻撃がありません。

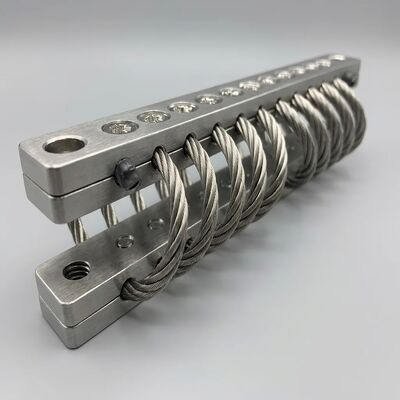

• インストールの簡素化:M12 × 1.75 ネジ付きスタッドを介したシングルボルト取り付けでは、シミング、位置合わせ治具、プリロード調整は必要ありません。アイソレータは静的な機器の重量の下で自己中心に位置し、試運転や慣らし手順を行わなくても、設計意図の絶縁を即座に提供し始めます。

MIL-STD 準拠の検証

• MIL-STD-810H 準拠:JGX-0480D-75A は、MIL-STD-810H のメソッド 514.8 (振動) およびメソッド 516.8 (衝撃) に基づいてテストされており、指定された周波数および振幅範囲全体にわたって一貫した絶縁性能を実証しています。メソッド 501.7 (高温) およびメソッド 502.7 (低温) による温度暴露により、-60 °C から +200 °C まで性能が低下することなく動作できることが確認されています。
• MIL-STD-167-1A 準拠:タイプ I 振動試験 (船上機器の環境振動) では、定格荷重における試験スペクトル全体にわたって測定された伝達率が 2.0 未満で、4 ～ 50 Hz の周波数範囲の構造伝播振動から機器を保護するアイソレーターの能力が検証されます。
• 塩霧腐食の検証:ASTM B117 に基づく中性塩水噴霧への曝露時間が 500 時間を超えても、SS304 ワイヤー ロープや保持バーに赤錆が発生せず、海洋、沖合、沿岸の産業環境への適合性が確認されています。

技術仕様

対象アプリケーション

• 船舶および海洋機器:ポンプ、換気ファン、制御キャビネット、補助機械を、船体から伝わる振動や商船、海洋プラットフォーム、浮体式生産施設に与える波による衝撃から保護します。 MIL-STD-167-1A テストでは、4 ～ 50 Hz の船上振動環境での性能を検証します。
• 産業用緊急および待機システム:メンテナンスが現実的ではなく、無条件の環境で何年もスタンバイした後に機器を確実に起動する必要がある消火ポンプ パッケージ、非常用発電機セット、および無停電電源装置 (UPS) システムを隔離します。
• 重移動機器:継続的な衝撃や振動条件下で稼働する建設機械、農業用収穫機、運搬車両のオペレーター キャビン マウント、電子制御エンクロージャ、油圧システム コンポーネントを防振します。
• プロセスプラントの重要な機械:計画外のダウンタイムが生産と安全に重大な影響を及ぼす連続プロセスの化学、製薬、食品加工施設のタービン駆動ポンプ、高速遠心分離機、精密計量装置を保護します。
• 耐震用途:非線形剛性特性により、通常動作中に効果的な分離が実現され、一方、漸進的な硬化により地震発生時の機器の変位が制限され、個別のスナバーやリミットストップを使用せずに固有の地震抑制が提供されます。
• 交通インフラ設備:鉄道信号キャビネット、トンネル換気ファン モーター、橋梁伸縮継手監視装置、交通管理システムの電子機器を、交通に起因する継続的な振動や熱膨張サイクルから隔離します。

ECER の品質への取り組み:各 JGX-0480D-75A は、個別ロットのトレーサビリティとテスト文書を備えた ISO 9001:2015 に基づいて製造されています。私たちが提供するのは無料のアプリケーション エンジニアリング サポートこれには、荷重選択の計算、伝達率曲線の生成、3D CAD 統合支援が含まれます。今すぐお問い合わせください特定の衝撃および振動絶縁要件について話し合ったり、テストレポートをリクエストしたり、リードタイム確認付きの競争力のある数量見積もりを受け取ったりすることができます。
