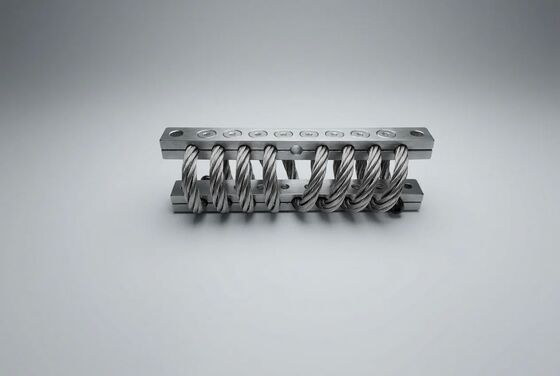

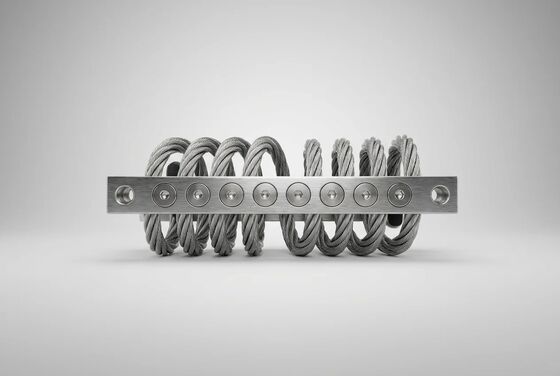

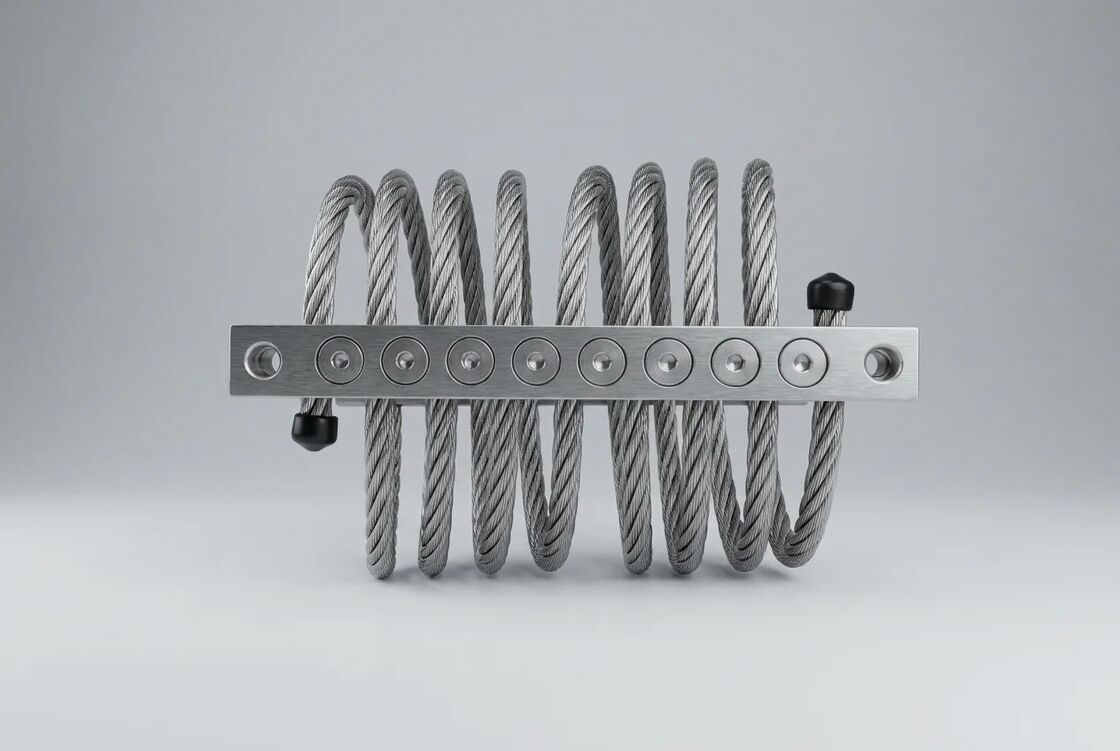

JGX-0648D-79A メンテナンスフリーのワイヤロープ防振装置 幅広い温度環境に対応する高減衰比

JGX-0648D-79A メンテナンスフリーのワイヤーロープ防振装置 — 極限環境向けに設計

のJGX-0648D-79Aは、定期的なメンテナンスへのアクセスが制限されているか不可能な設置環境向けに設計されています。海洋プラットフォーム、遠隔ポンプ場、高高度通信塔、砂漠の太陽光発電所はすべて、検査、潤滑、部品交換なしで数十年間継続的に機能する防振ハードウェアという共通の要件を共有しています。 JGX-0648D-79A の全金属ステンレス鋼アーキテクチャは、その要件に直接応えます。

このアイソレータがメンテナンスを必要としない理由

従来の振動マウントはエラストマー要素に依存しており、熱で硬化し、油にさらされると軟化し、オゾンや紫外線で亀裂が入ります。それぞれの劣化モードでは、定期的な検査と計画的な交換が必要になります。これは、無人またはアクセスが難しい現場では物流上の負担となります。 JGX-0648D-79A は、次のような障害経路をすべて排除します。

• クーロン摩擦による減衰— 作動油、シール、漏れ経路、補充間隔なし
• ステンレス鋼 304/316 ボディ— オゾンクラッキング、紫外線脆化、炭化水素膨張に対する耐性
• 不動態化表面仕上げ— 酸化クロムバリアを形成し、傷がついても自己修復し、再コーティングすることなく腐食保護を維持します。
• ファスナー緩みゼロ設計— 螺旋形状により、動的荷重がクランプ界面全体に均等に分散され、ボルト疲労の原因となる一点応力集中が排除されます。

幅広い温度と耐環境性

JGX-0648D-79A は、全定格性能を維持します。-70℃～+300℃の温度範囲— ポリマーベースのアイソレータでは比類のない 370°C の動作範囲。実際的には:

• 北極圏および氷点下での設置— 低温硬化や脆化がない。エラストマーマウントは -40°C で硬くなる可能性がありますが、ステンレススチールアイソレーターは設計されたコンプライアンスを維持します。
• エンジンベイと排気口に隣接した取り付け— クリープや圧縮永久ひずみがなく、連続 200°C 以上の輻射熱に耐えます。
• 砂漠の太陽光発電と屋外通信— 周囲温度 5°C から 65°C までの毎日の熱サイクル (および大幅に高い表面温度) では、検証テストで 10,000 回以上のサイクルを行った後でも、荷重たわみ特性に測定可能な影響はありません。
• 塩水噴霧耐性 ≥ 500 時間 (316 SS グレード)— 海洋プラットフォーム、沿岸インフラ、船舶の補助機器に適しています

妥協のない高い減衰比

を達成する減衰比 ≥ 15%純粋に機械的なクーロン摩擦によるものは、らせん状ワイヤ ロープ アーキテクチャの工学的な特徴です。減衰機構は、隣接する素線が荷重を受けて屈曲する際の微小な滑りに依存しており、運動エネルギーを低級の熱に変換し、広い表面積にわたって放散します。主なパフォーマンス特性:

• 励起振幅（振幅依存ヒステリシス）とともに減衰が増加し、高エネルギー衝撃イベント中に比例してより大きな保護を提供します。
• 高温で薄くなったり、低温で濃くなる粘性のある制振媒体がありません。
• 高周波励起下でもキャビテーションのリスクなし
• すべての取り付け方向（縦、横、逆）でも減衰性能は同一です。

技術仕様

理想的な動作環境

• 海洋石油・ガスプラットフォーム— 一度に何か月も定期メンテナンスを行うことはできません。ステンレス鋼 316 は孔食を起こすことなく連続的な塩水噴霧に耐えます。
• リモートのポンプおよびコンプレッサー ステーション— サービス訪問に数日の物流が必要な、数百キロメートルにわたる無人現場
• 高高度通信基地局— 低気圧、高い紫外線曝露、日内での幅広い温度変動にパフォーマンスのドリフトを発生させることなく処理できます。
• 極低温ポンプおよび液化ガス取扱装置— エラストマーがガラス脆性になる温度でも構造の柔軟性と減衰を維持します。
• 屋外変電所および変圧器パッド— 雨、塵、氷、熱サイクルに年中無休でさらされ、保護筐体は不要
• 鉱山および採石場のコンベヤ駆動システム— 連続使用時の高い粉塵、砂、衝撃負荷

サイト固有の負荷計算、取り付けパターン図、ボリューム価格については、当社のエンジニアリング チームにお問い合わせください。バランスの取れたマルチポイントサスペンションシステムに適合するアイソレーターセットを備えた事前構成キットを提供できます。
