JGX-0956D-110A 適合したペイロードワイヤーロープ振動隔離器 障害防止のインターロック設計

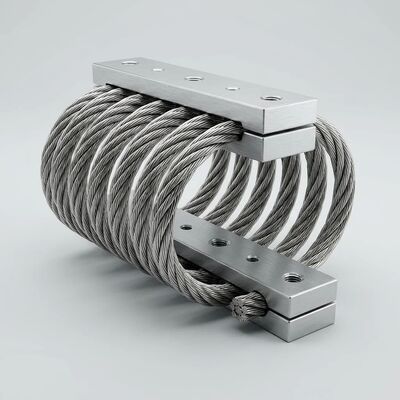

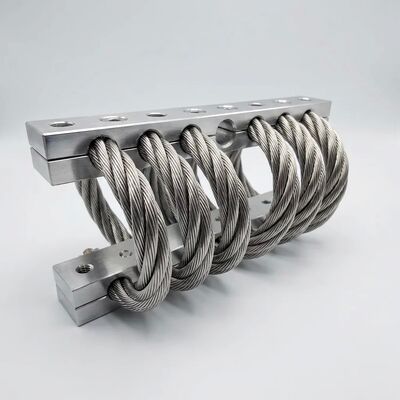

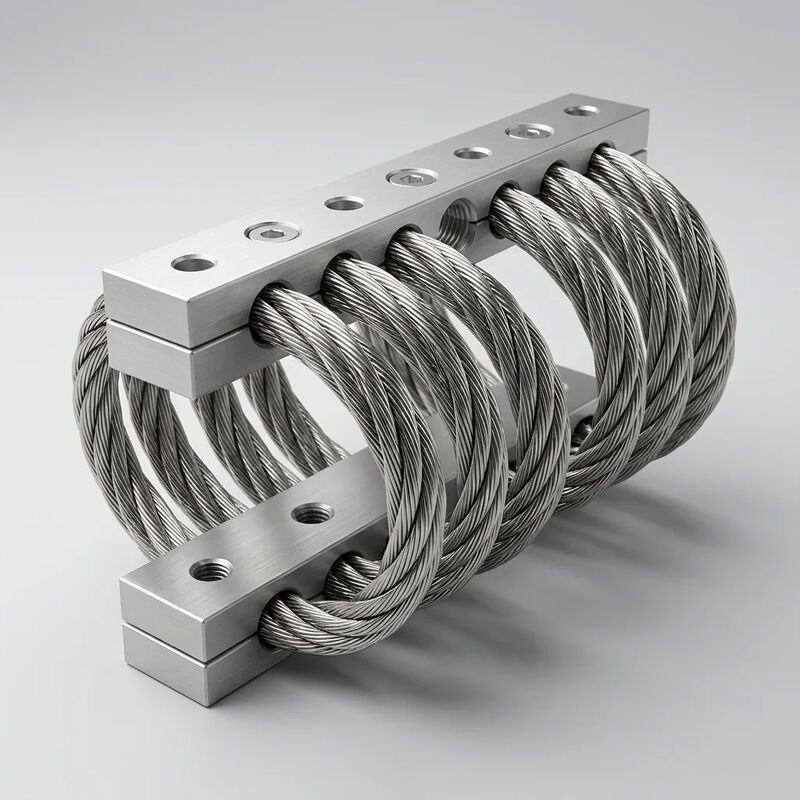

JGX-0956D-110A — フェイルセーフインターロック付きペイロードに合わせたワイヤロープ防振装置

のJGX-0956D-110A振動絶縁に対して根本的に異なるアプローチを採用しています。カタログのアイソレータに適合するように機器に求めるのではなく、アイソレータは機器に適合するように設計されています。すべてのユニットには、ペイロード固有のコイル構成— ワイヤー直径、コイル数、ねじれ角、予圧はすべて、提出された重量、重心座標、励起スペクトルから計算されます。あ機械的フェイルセーフインターロックマウント構造に直接統合されているため、壊滅的な過負荷下でもペイロードが物理的に捕捉されたままになります。

ペイロード固有の調整の仕組み

JGX-0956D-110A の構成プロセスには、お客様からの 3 つのデータ入力が含まれます。

• ペイロード質量と CG 位置— 機器の総重量に、取り付け面に対する重心の x、y、z 座標を加えたもの。これにより、アイソレーターごとの静荷重と、多点サスペンション全体に必要な剛性分布が決まります。
• 励起周波数帯域- 機器が生成または受信する主要な振動周波数。次に、アイソレータの固有周波数は最低励起周波数より少なくとも√2低く配置され、1以下の伝達率を達成します。
• 取り付けボルトのパターンとエンベロープの制約— ボルトの円の直径または長方形のグリッド、ねじのサイズ、利用可能なクリアランスの高さ、およびアイソレータの設置面積を制限する隣接する障害物

これらの入力から、コイルの形状が計算され、6 ～ 14 Hz 帯域の固有振動数静的たわみによる3～18mm指定されたペイロードで。結果として得られるシステムは絶縁効率を実現します共振時 ≥ 85%3 つの並進軸すべてにわたって。

フェールセーフ インターロック: トルクではなく形状による安全性

ほとんどの振動マウントは、ペイロード保持の唯一の手段としてボルト接続に依存しています。ボルトの緩み、ねじ山の剥がれ、またはトルクチェックの見落としは、機器の脱落を引き起こす可能性があります。これは、頭上設置、車載システム、または落下したペイロードが人員や隣接する機械に危険を及ぼすあらゆる用途にとって、許容できないリスクです。

JGX-0956D-110A は、この問題に対処します。ポジティブロックデュアルバーインターロック機構:

• 幾何学的なキャプチャ— 2 本の硬化ステンレス鋼インターロック バーが、ベース プレートとペイロード ブラケットの両方にある機械加工されたスロットを通過します。組み立てが完了すると、すべての取り付けボルトを完全に取り外した場合でも、バーがペイロードを物理的に拘束します。
• 過負荷トラベル制限— インターロックバーはハードストップとしても機能し、圧縮および引張の最大たわみを設計された安全な範囲に制限し、定格荷重を超える衝撃時のコイルの塑性変形を防ぎます。
• 目視による安全確認— 各インターロックバーに機械加工された基準溝により、ゴー/ノーゴーの視覚的なインジケーターが提供されます。ブラケットの面を越えて溝が見える場合は、アイソレータにオーバートラベルが発生しているため、検査する必要があります。
• 追加メンテナンスなし— インターロック機構には、アイソレータ コイル自体を超える可動部品はありません。定期的な注油や交換が必要なピン、ラッチ、スプリング、摩耗面がない

信頼できるシステム設計のための予測可能なパフォーマンスと直線性

量産 JGX-0956D-110A ユニットにわたる検証データにより、荷重 - たわみ直線性偏差 ≤ ±5%1 ～ 800 kg の全定格荷重範囲にわたって。このほぼ線形の挙動は、らせん状のワイヤ ロープの形状の直接的な結果です。マリンズ効果、ペイン効果、および強い振幅依存性を示すエラストマーとは異なり、ステンレス鋼コイルは励起履歴に関係なく一貫した剛性を維持します。

システム設計者にとって、予測可能な直線性とは次のことを意味します。

• 簡素化された FEA モデリング— アイソレータは、非線形材料サブルーチンや反復収束チェックを行わずに、線形スプリング ダンパー要素として表現できます。
• 自信に満ちた多軸予測— 単軸テストから得られた 3 軸剛性マトリックスはすべての荷重方向に有効であり、正確な 6-DOF システム シミュレーションが可能になります。
• バッチ間の再現性— 数年後に同じペイロード仕様で注文した交換用アイソレータは、元のセットと許容範囲内で一致するため、取り付けの再調整や再シムの必要がなくなります。

技術仕様

ペイロードの調整と安全性の連動が最も重要な場合

• 天井ホイストおよびクレーンキャビン— 落下したペイロードが下の人員に当たる可能性がある場合、フェールセーフ インターロックは交渉の余地がありません。ペイロード固有の調整により、キャビンの乗り心地がホイスト速度範囲全体にわたってオペレータの快適性基準を満たすことを保証します。
• エンジンとトランスミッションのテストスタンド— 各エンジンのバリエーションは異なる質量と重心を持ちます。カスタム調整されたアイソレーターは掃引テスト中の共振交差を防止し、インターロックは高 RPM でのマウントの故障に対する硬い安全バリアを提供します。
• 精密三次元測定機（CMM）— 予測可能な線形剛性により、振動絶縁伝達関数を測定の不確かさの予算に含めることができます。ペイロード調整により、床伝播の外乱よりもはるかに低い固有周波数が設定されます
• 移動式発電機およびコンプレッサートレーラー— インターロック設計により道路輸送の安全性が保証されます。カスタムチューニングは、各トレーラー構成の特定のスキッド重量と重心を考慮します。
• 半導体リソグラフィーおよびウェーハ検査ツール— サブミクロンの位置決め精度には、文書化された再現可能な剛性特性を備えた絶縁マウントが必要です。 JGX-0956D-110A は、クリーンルーム認定に必要な直線性とバッチの一貫性を実現します

ペイロード固有の JGX-0956D-110A 構成を開始するには、機器の重量、CG の位置、主励起周波数、およびボルト パターンの図面を提供します。当社のアプリケーション エンジニアは、48 時間以内にカスタマイズされた仕様シートと 3D STEP モデルを返送します。
