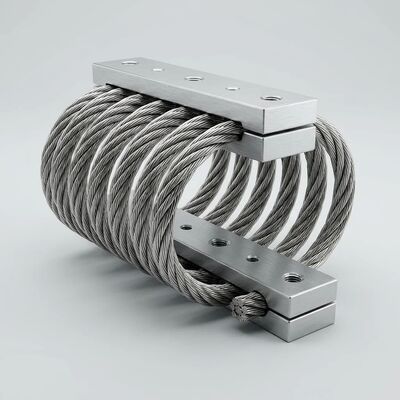

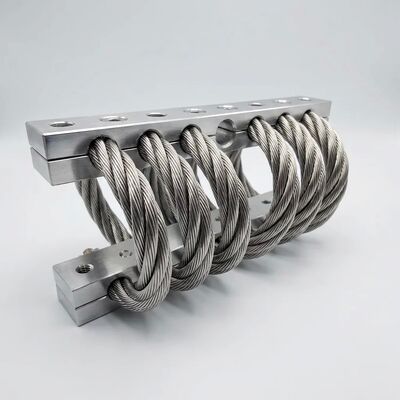

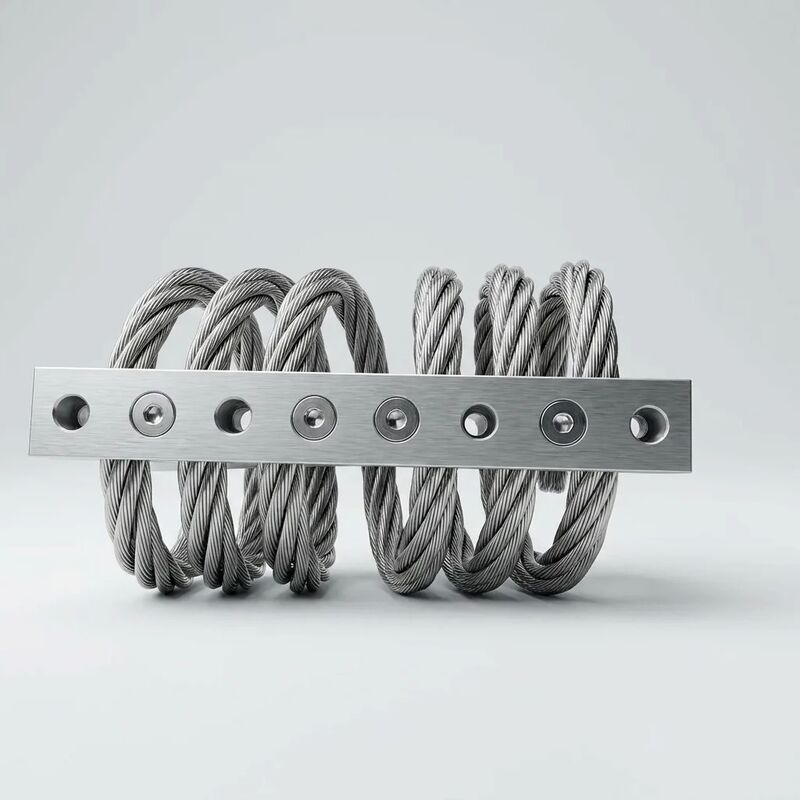

JGX-0956D-110A ワイヤーロープ防振装置 シームレスなドロップイン交換により、予測可能な線形性能を実現

JGX-0956D-110A — 予測可能な線形性能を備えたシームレスなドロップイン交換用ワイヤロープ防振装置

のJGX-0956D-110A既存の機器構造、取り付けフレーム、基礎アンカーポイントを変更せずに防振性能を向上させるという、永続的な産業上の課題を解決します。マッチするデザイン標準 ISO および DIN ボルト パターン、最も一般的に使用されるエラストマー マウント、コイル スプリング アイソレータ、従来のワイヤ ロープ マウントの設置面積に直接収まります。全金属ステンレス鋼アーキテクチャにより、数十年にわたるメンテナンスフリーのサービスが提供されます。予測可能なほぼ線形の荷重 - たわみ特性1 ～ 800 kg の定格範囲にわたって偏差が ±5% 以下であることが検証されています。

真のドロップイン交換とは

多くのアイソレータは後付け互換性を主張しています。 JGX-0956D-110A は、それを測定可能なレベルで実現します。

• ボルトパターンのマッチング— 標準の工業用取り付けグリッド (ISO 299、DIN 281、および一般的な OEM パターン) に基づいて製造されています。 100 個を超える数量の場合は、工具代なしで大量注文の場合、カスタムのボルト円およびスロット寸法が利用可能
• エンベロープパリティまたはリダクション— コンパクトな螺旋コイル形状は、同等の定格荷重の従来のハウジング型スプリングアイソレーターよりも占有体積が 20 ～ 40% 小さく、狭い機器ベイ内のクリアランスの問題を解決します。
• 高さの維持— 定格負荷時の設置高さは目標仕様の±1 mm以内に制御されます。つまり、接続された配管、導管、ドライブシャフト、およびケーブル織機は、交換後に再調整する必要がありません。
• アンカーボルトの再利用— ベースプレートの穴の直径と中心距離が既存の設置に一致します。通常、同じアンカーボルトを仕様に合わせて締め直すことができるため、運用施設でのコンクリート穴あけのコストと危険性を回避できます。

ドロップインレトロフィットの経済的事例

リエンジニアリング プロジェクトではなく、ドロップイン交換用アイソレータを選択すると、コストの方程式が決定的に変わります。一般的な 8 マウントの産業用ファンまたはポンプの設置を考えてみましょう。

• 構造変更なし— 鉄鋼の製造、溶接、塗装を排除することで、人件費と材料だけで 1 件の設置につき 2,000 ～ 8,000 ドルを節約
• 最小限のダウンタイム— 8 つのマウントのボルトアウト、ボルトイン交換は 1 シフト (トルク検証を含めて 4 ～ 6 時間) 以内に完了できますが、マウント システムの完全な再設計には 2 ～ 5 日かかります。
• エンジニアリング変更の承認なし— 取り付けインターフェースが変更されていないため、多くの施設は、関連する設計レビュー、安全性評価、および文書化コストを伴う完全な設計変更命令 (ECO) をトリガーするのではなく、同等のメンテナンス交換として JGX-0956D-110A を処理できます。
• 即時のパフォーマンス向上— 老朽化したエラストマーマウント（通常、圧縮永久ひずみや環境硬化により5年以内に絶縁効率が30～50％失われます）から全金属ワイヤロープアイソレータに切り替えると、動作開始1時間から設計ベースの振動減衰が回復します。

負荷範囲全体にわたって予測可能な線形性能

の≤ ±5% 直線性偏差JGX-0956D-110A の最大値は理論上の最大値ではなく、すべてのバッチで検証される製造上の許容基準です。このレベルの直線性は、非線形エラストマー マウントでは実現できない実用的なエンジニアリング上の利点をもたらします。

• 推測に頼らない伝達率の予測— 線形アイソレータは古典的な単一自由度の伝達率曲線に正確に従います。任意の周波数比での絶縁効率は、反復的な非線形FEAを必要とせずに、ポケット計算機を使用して計算できます。
• 可搬質量が変化しても安定した絶縁を実現— 可変質量で動作する機器 (充填/空タンク、負荷が変化するマテリアルハンドリングコンベア、バッチ処理容器) は、剛性が全範囲にわたってたわみに比例するため、一貫した隔離が見られます。
• 振幅に依存した剛性の軟化なし— エラストマーはペイン効果を示します。つまり、ひずみ振幅が増加すると動的剛性が減少します。これは、アイソレータが通常の動作時と衝撃事象の間で異なる動作をすることを意味します。 JGX-0956D-110A ヘリカル鋼コイルは、過負荷停止まで測定可能な振幅依存性を示しません。
• シミングなしのマッチしたセット— 4 点、6 点、または 8 点サスペンションでは、各 JGX-0956D-110A ユニットの線形で再現可能な剛性により、自然にバランスの取れた負荷分散が保証されます。設置中に繰り返しの高さ調整やバネレートの調整は必要ありません。

技術仕様

ドロップイン交換が最大の価値をもたらす産業および装置

• HVAC および建物サービス— チラーコンプレッサーマウント、冷却塔ファンアイソレーター、エアハンドリングユニットのスプリング交換。通常、建物ごとに 20 ～ 50 個のマウントが設置され、ボルトイン交換による累積的なダウンタイムの節約が大幅に向上します。
• 水と廃水の処理- 遠心ポンプベース、エアレーションブロワースキッド、デカンタ遠心分離機アイソレーター。ステンレス鋼構造は、従来のスプリングアジャスターを固着させる錆ジャッキを発生させることなく、継続的な湿気や化学薬品への曝露に耐えます。
• 産業用ファンと集塵システム— 誘起通風ファンおよび強制通風ファンの故障したスプリングカップマウントを直接交換します。予測可能な線形剛性により、エラストマーの熱ドリフトによって引き起こされる季節的な再調整サイクルが排除されます。
• 発電補機類- 潤滑油スキッド、燃料送出ポンプセット、タービンデッキ上の励磁機器キャビネット。ドロップイン互換性により、機密区域での熱間作業許可や溶接手順を回避できます
• 鉄道線路および車両設備— 信号キャビネットアイソレーター、台枠コンプレッサーマウント、HVAC モジュールサスペンション。既存のマウントとのボルトパターンの互換性により、数百台の車両または沿線の場所に広がるフリート全体のアップグレード プログラムが簡素化されます。
• 船舶用補機類— 非常用発電機マウント、消火ポンプ隔離、脱塩スキッド振動制御; 316 SS 構造とドロップイン ボルト パターンにより、修理時の乾ドック構造の変更が不要になります。

既存のマウントのメーカーとモデル、またはボルト パターンの寸法スケッチをお送りください。 JGX-0956D-110A の互換性を 1 営業日以内に検証し、改造仕様、価格、納期をご案内します。フリート全体およびマルチサイトのアップグレード プログラムにはボリューム価格が適用されます。
