| ブランド名: | Hoan |
| モデル番号: | JGX-0958D-149A |
| MOQ: | 10個 |
| 支払い条件: | T/T,L/C,PayPal,ウェスタンユニオン |

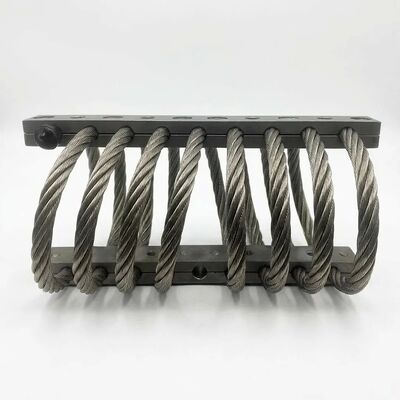

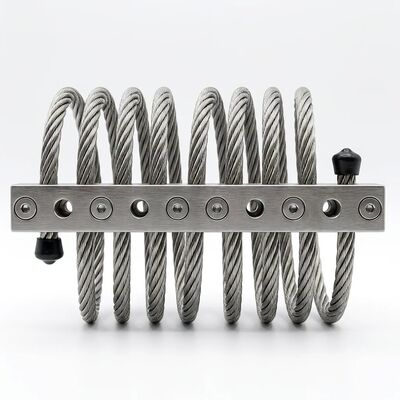

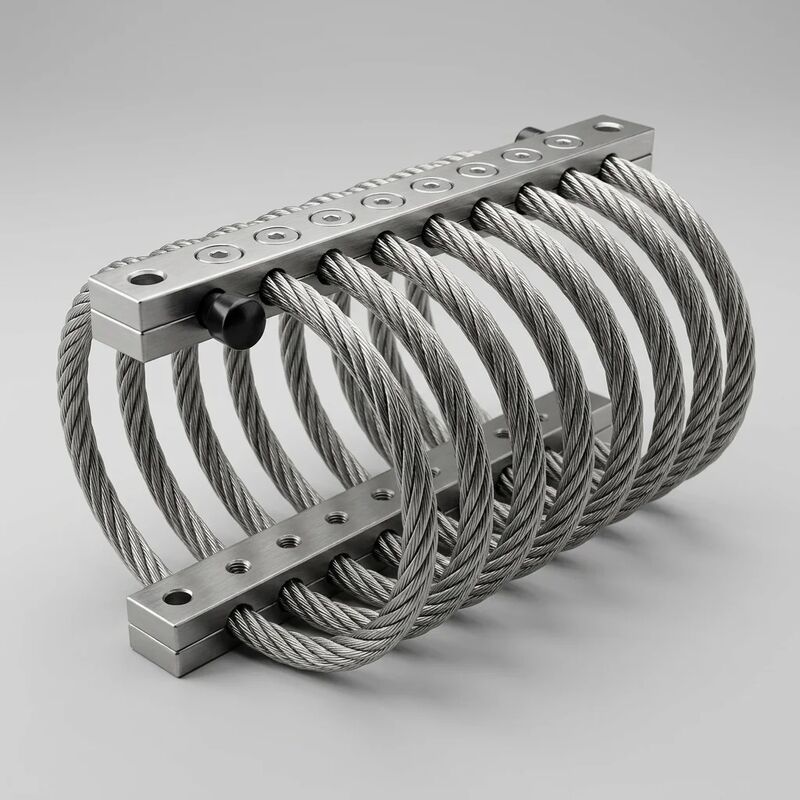

のJGX-0958D-149A薄型構成は、大幅に制限された空間エンベロープ内でフルスペクトルの防振を実現するという、現代の機器エンジニアリングにおける重要な課題に対処します。マルチヘリカルダンピングコアを維持しながらZ軸プロファイルを最小限に抑えるためにコイルの形状を再考することにより、このバリアントは、垂直クリアランスがセンチメートルではなくミリメートルで測定されるコンパクトな機械ベイ、UAVペイロードコンパートメント、ロボットプラットフォーム、および精密計装シャーシ向けに最適化されたパッケージで、背の高いアイソレータと同じ減衰性能を達成します。
JGX-0958D-149A は 4 つの検証済みの取り付け方向をサポートしており、それぞれの荷重たわみ特性が製品データシートで文書化されています。
| モデル | JGX-0958D-149A |
| プロファイルの分類 | 薄型 / スリムなフォームファクター |
| ワイヤーロープコア | AISI 316L ステンレス鋼、冷間引抜き、電解研磨 |
| ワイヤーロープ径 | 9.5mm |
| コイル数 | 8コイル、マルチヘリカル巻 |
| クランプバー | 6061-T6 アルミニウム合金、硬質アルマイト処理 (タイプ III) |
| 取り付けインターフェース | M10すきま穴、対称パターン |
| 締結トルク | 45N・m(M10、8.8級) |
| 設置方向 | 圧縮/反転/せん断/45°ロール |
| 減衰機構 | クーロン摩擦+弾性ヒステリシス |
| 周波数範囲 | 10 ～ 2000 Hz の実効減衰 |
| 動作温度 | -70℃～+300℃ |
| 静荷重範囲 | 5 ～ 150 kg (圧縮、マウントごと) |
| 伝達率偏差 | ≤5% 対標準プロファイル相当 |
| 表面処理 | 電解研磨ワイヤー+硬質アルマイトバー |
| 認証 | ISO 9001:2015、ISO 10846 |
いいえ。JGX-0958D-149A は、標準プロファイル シリーズと同じ 9.5 mm ワイヤ ロープ直径と 8 コイル構成を使用しています。負荷容量は、アイソレータ全体の高さではなく、ワイヤの直径とコイル数によって決まります。ロープロファイルの指定は、材料の削減ではなく、コイルのピッチ形状によって達成される最適化された Z 軸エンベロープを指します。
機器の支配的な振動ベクトルを測定します。励起が主に垂直である場合 (回転機械など)、圧縮取り付けが最適です。水平励振 (往復コンプレッサーなど) の場合、せん断取り付けによりより優れた絶縁が得られます。当社のエンジニアリング チームは、振動解析データを使用したアプリケーション レビューを無料で提供し、各取り付けポイントに最適な構成を推奨します。
はい。 JGX-0958D-149A 用の STEP、IGES、およびネイティブ SolidWorks 部品ファイルは、ご要望に応じて入手可能です。各モデルには、完全な取り付けエンベロープ、ボルトのクリアランス ゾーン、および最大定格荷重でのコイルのたわみに対する推奨クリアランスが含まれています。ご希望の CAD 形式をお知らせください。
すべての JGX-0958D-149A は出荷前に個別の荷重たわみ特性評価を受け、完全なトレーサビリティのためにシリアル番号ごとにテスト データがアーカイブされます。 ISO 9001:2015 の品質管理に基づいて製造され、ISO 10846 の音響および振動規格に基づいてテストされています。今すぐ見積もりをリクエストしてくださいボリューム価格、無料の CAD モデルへのアクセス、および振動エンジニアリング チームによる無料のアプリケーション レビューが含まれます。
