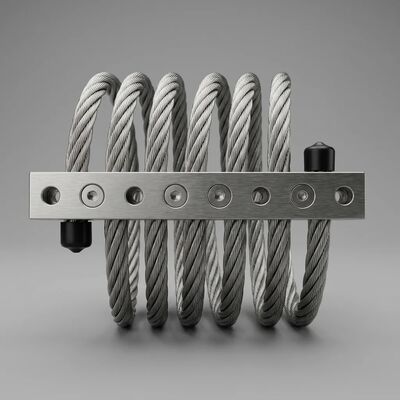

JGX-1276D-278B メンテナンスフリー 長寿命ワイヤロープ振動隔離器 重荷全方向ショック制御用

JGX-1276D-278B ワイヤロープ防振装置 — 重要な機器のメンテナンス不要の衝撃保護

全金属絶縁テクノロジーを選択する理由

従来のゴムおよびエラストマー振動マウントには、経年劣化するという根本的な弱点がありました。何か月、何年もの間、熱、オゾン、紫外線、油、繰り返しの荷重サイクルにさらされると、硬化、亀裂、クリープ、または永久的な変形が生じます。のJGX-1276D-278Bは、これらの障害モードをすべて排除します。100% 金属構造、配達しますメンテナンスフリーで長寿命の振動制御数十年にわたる継続的な運用を通じて。予定された交換間隔はありません。パフォーマンスのドリフトはありません。隠れた劣化はありません。

メンテナンスフリーのアーキテクチャ

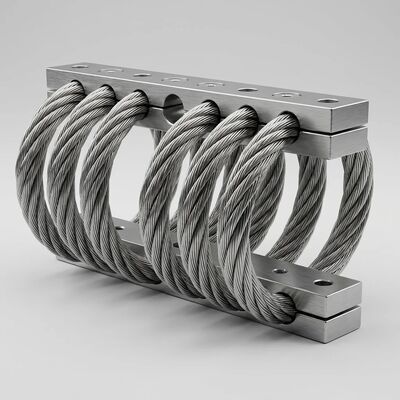

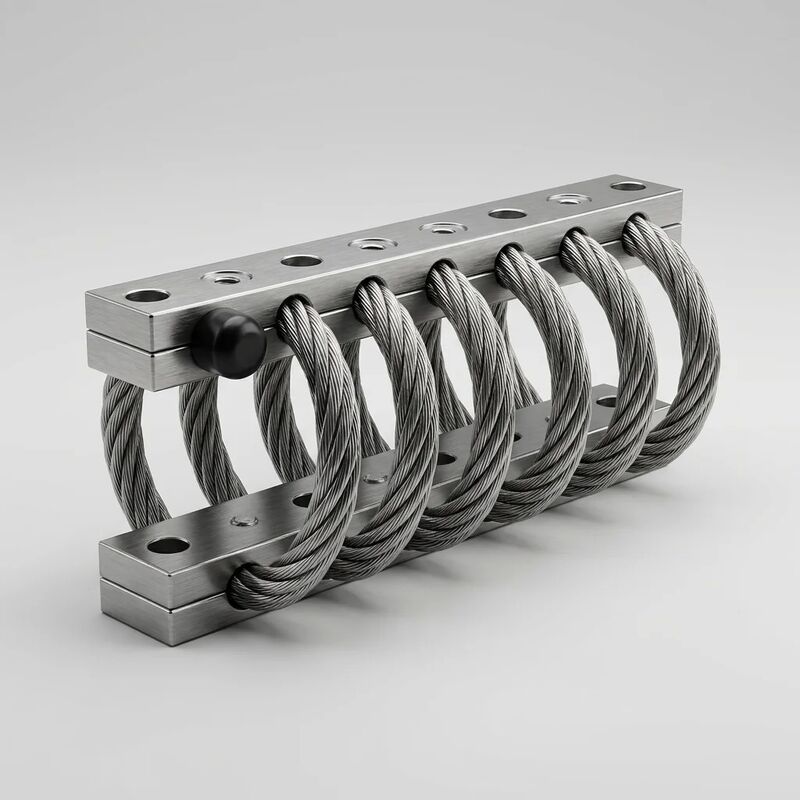

JGX-1276D-278B の中心には、以下から形成された 8 ループのヘリックスがあります。直径6.4mm 7×19ストランド SS304ステンレスワイヤーロープ。このマルチストランド構造が、自立型減衰メカニズムの鍵となります。振動エネルギーがマウントに入ると、各ストランド内の個々のワイヤが隣接するワイヤに対してマイクロスケールのスライド運動を起こします。これクーロン摩擦減衰流体や補充が必要な磨耗面、故障する可能性のある補助コンポーネントを一切使用せずに、機械エネルギーを直接熱に変換します。ダンピングシステム全体は、固有のワイヤーロープ自体に。

全方向衝撃吸収性能

らせん状のワイヤ ロープ形状により、JGX-1276D-278B は、ワイヤ ロープから伝わる衝撃エネルギーを吸収および消散できます。どの方向でも。機器が垂直落下による過渡現象、車両の操縦による横方向の衝撃、または回転機械によるねじり振動を経験した場合でも、アイソレーターは漸進的でボトミングしない力 - たわみ特性で応答します。の下でマウントあたり 2 ～ 55 kg の静荷重、固有振動数は次の間で落ち着きます。5～8Hz、乾式摩擦により次の減衰比が得られます。0.10～0.20共振の増幅を制限する入力振幅の 3.0 倍未満- 減衰されていない、または軽く減衰されたスプリング システムで発生する破壊的な拡大を効果的に防止します。

厳しい環境向けの頑丈な建設

JGX-1276D-278B のすべてのコンポーネントは、極めて高い耐久性を実現するために選択および処理されています。

• ワイヤーロープ: SS304 ステンレス鋼、7×19 右レギュラーレイ、Ra ≤ 0.4 μm まで成形後電解研磨。この表面仕上げにより、腐食の開始部位が最小限に抑えられ、全耐用年数にわたって一貫したストランド間摩擦特性が確保されます。
• クランプバー: 6061-T6 アルミニウム合金、MIL-A-8625 Type III 相当の硬質陽極酸化処理により、耐久性のある非導電性の表面層を提供し、湿気の多い雰囲気または塩分を含んだ雰囲気下でのアルミニウム棒とステンレス鋼ロープの間の電気腐食を防ぎます。
• 取り付けインターフェース: 両方のバーにある精密リーマ加工された Ø8.5 mm 貫通穴には、標準的な M8 留め具が取り付けられます。対称バー設計により、絶縁性能に影響を与えることなく、水平、垂直、斜めなど、どのような方向でも設置できます。

環境耐性データ

インストールと統合のガイドライン

取付方向: JGX-1276D-278B は、圧縮、せん断、または 45° 傾斜構成でも同様に機能します。主に垂直加振を受けるペイロードの場合、垂直取り付け (圧縮モード) により耐荷重が最適化されます。横方向の外乱が大きい用途では、45° 傾斜した配置により、すべての軸でバランスの取れた剛性が得られます。

ボルトトルク: M8 グレード 8.8 ファスナーのトルクは 20 ～ 25 N·m です。クランプ力を均等に分散させるために、マウンティングバーの両側に平ワッシャーを使用してください。振動が持続する設置場所には、中程度の強度のスレッドロッカーを使用してください。

マルチマウントのセットアップ: 機器ラックおよびエンクロージャの場合は、対称の 4 点または 6 点の取り付けパターンが推奨されます。最適な絶縁性能を得るには、機器の総質量をマウントの数で割った値が、アイソレータあたり 2 ～ 55 kg の範囲内に収まる必要があります。

推奨されるアプリケーション分野

移動通信シェルター設備 • オフショアプラットフォーム制御キャビネット • 重産業機械のオペレーターステーション • 発電機およびタービンのパッケージング • 鉄道機関車電子機器 • 鉱山輸送トラック監視システム • 放送および通信中継シェルター • 捜索救助車両のペイロード • ポータブル野戦病院用電源装置 • 地球物理探査機器 • 船舶機関室の補助装置 • 冷蔵倉庫のコンベヤドライブ

当社は、特定のペイロードの荷重たわみ特性評価、多軸シェーカー テーブル テスト レポート、カスタム取り付けバーの変更など、アプリケーション エンジニアリング サポートを無料で提供します。当社の技術営業チームに連絡して、絶縁要件について話し合い、評価用のサンプルをリクエストしてください。
