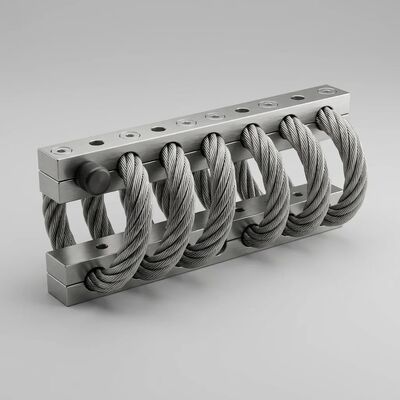

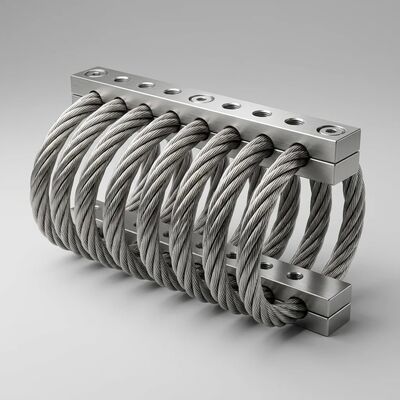

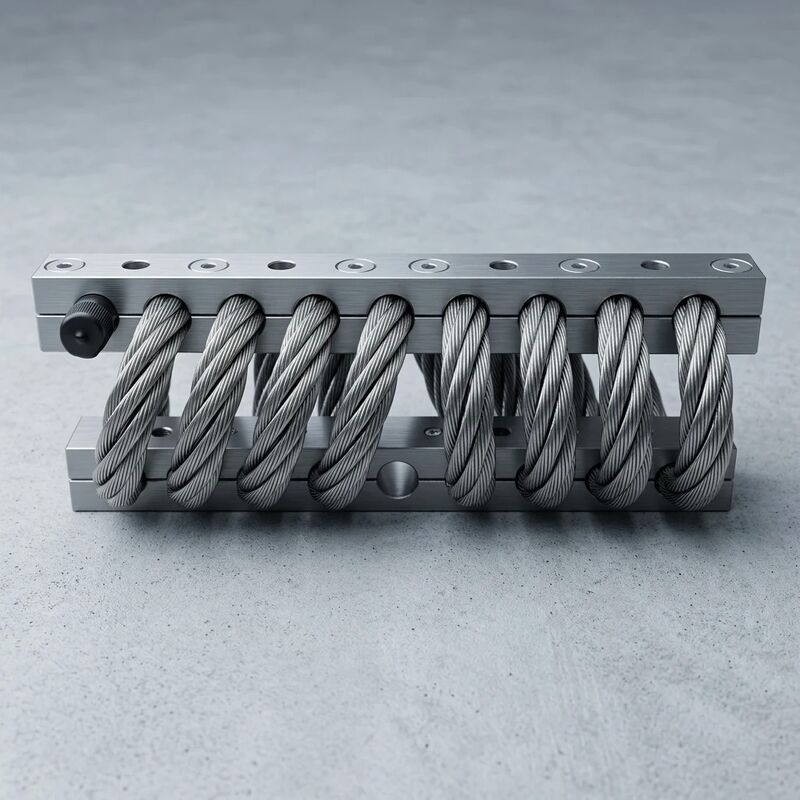

JGX-2228D-1250B 精密なたわみ管理用のフェイルセーフ振動制御ワイヤロープアイソレータ

JGX-2228D-1250B 防震電線ロープ隔離器

振動工学では,ダミングパフォーマンスと予測性との間のトレードオフが持続しています.しかし,漏れを防ぐ液体密封装置を導入します.温度に変化する粘度,非線形力の不連続性を生み出す小穴.エラストメリック の 固定 器 は シンプル で 安価 で あり ます が,時間 に 伴い 動じ て しまう 硬さ や 鈍さ を 表し ますJGX-2228D-1250Bは,このトレードオフを解決し,その断熱装置を固定します.障害防止の振動制御高性能で固有の安定性のある物理的なメカニズムで 鋼鉄線間のクーロン摩擦

減圧メカニズム: 133 の 摩擦 インターフェース が 並列 に ある

JGX-2228D-1250Bの8.0mmのワイヤロープは,それぞれ19個別AISI 316L鋼線を含む7束の7*19ストラントで構成されています.ロープの横切りに133本の繊維が外部の振動によって螺旋が変形すると,各鎖束内の隣接するワイヤーは微小のスケールで互いに滑ってきます.この線間スライディングは,乾燥クーロン摩擦によって運動エネルギー (振動) を熱に変換します.

この減圧メカニズムの主要特徴:

• 分散した冗長性: 減圧力は133つの並列接触インターフェイスで生成される.単一のインターフェイスは,総減圧能力の約0.75%以上を占める.疲労制限範囲内の統計的にほぼ不可能である個々のワイヤの故障は,総減圧を1%未満に減少させる.保護する障害防止の振動制御機能について
• 温度に敏感でないこと316Lステンレス鋼の摩擦係数は, -40°C~+180°Cの作業範囲で,それ自体で10%未満に変化します.シリコンダッピング液体の粘度が同じスパンで20倍変化する液体ダムパーが冷却時に過圧され,動作温度では低圧される.
• 振幅依存性 (有益): 低振動幅 (通常回転機械の動作に特有の)ワイヤ間の滑り方は最小で,隔離器はエネルギー消耗が低い主に弾性のあるスプリングのように振る舞い,高い伝達性隔離効率を維持します.振幅が増加するにつれて (ショックイベント,起動トランジエント),スリップは徐々に関与し,より大きなエネルギー入力を吸収するために有効ダムピング比を約0.15から0.25に上昇させます.
• 衰退は年齢とともにゼロ: 粘性弾性ポリマーとは異なり 長い鎖の分子ネットワークは 酸化,鎖分裂,交叉リンク密度の変化によって分解されます316L鋼の結晶性金属構造は,再結晶化しきい値 (>500°C) 以下の温度で時間とともに変化しない.15年度のダムピング性能は,すべての実用的な目的で,日1日のダムピング性能と同一である.

精度偏差: ±3% 単位対単位, 100% 試験

正確な傾き制御特定の静的負荷が加わると,結果の移動が予測可能になるようにする技術学科ですしかし,実際に製造されたユニットから,ユーザーの手にJGX-2228D-1250Bは,シリアル化前に各ユニットで確認された,ユニット対ユニット静的偏差の ± 3%を達成する.

なぜこの許容量が多点式マウントシステムで重要なのか?

JGX-2228D-1250Bの4つのマウントによって支えられている2,400 kgの圧縮機スイッドを考慮し,それぞれ600 kgの静的負荷を担う.この負荷では,名前の静的偏差は約12 mmである. ±3%の許容度で,最悪の場合 4つのマウントに広がる偏差は11です.64mmから12.36mmまで 最大のマウント対マウントの高さ差0.72mm. 800mmの典型的なマウント間隔では,これは約0.05°の角度傾きを生成します.ほぼすべての標準的な柔らかいシャフトクランプの調整許容範囲内である (通常0.25°→1.0° 結合型によって). 結合は制限する要因ではない. 固定装置は,シャイミングなしに結合の調整を維持するのに十分な精度がある.

この一貫性をもたらす製造プロセス:

• CNC用ワイヤロープの巻き込み: 螺旋形作りのとき,閉ループの緊張制御は,ピッチ変化±0.3mm以内の一貫したコイル幾何性を維持します.
• クランプブロックの精密加工: 6061-T6のクランプブロックのロープキャプチャポケットは,両端のロープに均等な周縁握り圧力を確保するために,Dimensional Tolerance ±0.02mmでCNC加工されています.
• 負荷偏差曲線の100%検証: 各シリーズ化ユニットは,校正された伺服液圧試験台に設置され,負荷ランプが0から1300kgまでで,偏差はレーザー移動センサーで0で測定されます.01mmの解像度結果の曲線は,マスター参照値とデジタルで比較され, ± 3% の偏差帯を超えた単位は自動的に拒絶され,根源調査のために隔離されます.
• 統計処理制御: バッチレベルの偏差データは制御図で追跡されます.平均偏差の変化または偏差の増加は,不適合のユニットが生産される前に,スペック外のプロセス調整を誘発します.

3 ゾーン 硬さ: クルーズでは柔らかい,衝撃では硬い

JGX-2228D-1250Bの静的 пружина速度は単一の数ではなく,漸進的な負荷下でのワイヤロープヘリックス物理状態によって決定される3つの異なるゾーンを持つ曲線です.

この進行曲線は,隔離器の最も価値のある動的特性です.低ダイナミック硬さにより高い隔離効率が確保され,1以上の周波数で振動エネルギーの85%以上が遮断されます..4* 自然周波数 ショック事件や起動トークの瞬時がマウントをゾーンIIIに動かすとき突発的な硬さの増加により,金属と金属の接触なしに,移動を最大22mmに制限する.調整する外部のスナッバーも 設定するクリアランスギャップも 調整するサプリメントのスプリングもありませんシングルヘリカル要素は,完全なダイナミック範囲を扱う.

動的パフォーマンスデータ

テクニカル仕様

精密性 の 重要な 応用

• CNC加工センターと磨き機: 機械ツールの幾何学的精度は,アーチ秒以内の基礎維持レベルに依存します.±3%のマウント偏差許容は,マウントが落ち着くにつれて機械床が徐々に傾かないことを保証します.工場受付試験で確認された体積定位精度を保持する.
• 座標計測機 (CMM): 測定不確実性が微米未満の測定実験室機器は,校正間隔間のマウント・ドリフトを許容できない.全金属JGX-2228D-1250Bの零スリップ特性により,連続的な静的負荷下でエラストメリックマウントに特有のゆっくりと進行するサグ (μm/月) が排除されます., CMM の空間校正を再調整することなく保存する.
• 精密バランス機: タービンのローター,クランクシャフト,高速スピンドルのダイナミックバランスには,バランスマシンそのものが床の振動から隔離され,固く位置づけられる必要があります.漸進的な硬度曲線は,バランス測定段階 (低振幅入力) の間隔を保ち,スピンアップ中にローターの不均衡力からの移動に抵抗する.
• 半導体リトグラフィ&検査ツール: 半導体工場におけるウェーファーステップパーと電子ビーム検査システムは,ナノメートルで測定される位置容量で動作します.全金属構造は,光学表面に凝縮できるエラストメリックマウントから柔性化剤と揮発性有機化合物 (VOC) の排出を排除する装置の振動から隔離されたサブフロアとツールの調整を維持する.
• レーザーインターフェロメーターと光学テーブルJGX-2228D-1250Bの金属製のマウントは,ゼロ・クリープ・アーキテクチャは,数時間または数日間,徐々に線路を誤導する,ゆっくりした高さの変化を排除します..
• 高速 梱包 印刷 機械: 折り紙印刷機と高サイクル紙箱印刷機は,1分間に200~600回繰り返しの衝撃を生成する.定量負荷で200万サイクルの疲労評価は,年に測定されたサービス間隔を保証します.3シフト連続で生産する環境では

動力-静的硬さ比: なぜ 1.1 〜1.3 が重要か

ほとんどのエラストメリック・アイソレーターは,動的/静的硬度比が1. 5−2である.5静的負荷よりも振動下では50~150%硬くなる.これは,操作中の自然周波数 (孤立効果を決定する) が単純な静的計算が予測するよりも高いため,隔離システム設計を複雑にするJGX-2228D-1250Bの比率は1.1~1.3で,アクティブ制御なしでは達成できる最低値です.なぜなら,金属表面間のクーロン摩擦は,ゴムポリマーの粘性弾性変形よりも,ストレッチ率に敏感性がはるかに低いからです.静的負荷偏差曲線から自然周波数を計算すると動作自然周波数は予測値の約5~15%以内にあり,粗略な推定ではなく正確な出発点です..

工場のドキュメント パッケージ

各JGX-2228D-1250Bには,個々の負荷偏差試験曲線 (デジタルまたは印刷,顧客の好みに応じて) とEN 10204 (3) による 316L熱証明書が付属している.16061-T6 切片証明書と 陽化バッチ日記 すべての文書は クランプボディに レーザーで刻まれた シリアル番号に鍵付けされていますこのドキュメントセットは,規制遵守の監査をサポートします.電力発電,石油・ガス,海洋分類協会の承認プロセスを含む産業における顧客入社検査,設備資格プログラム
