JGX-0160D-4.8A ワイヤーロープ防振装置 — 過酷な環境向けソリューション

標準のアイソレータでは不十分な場合

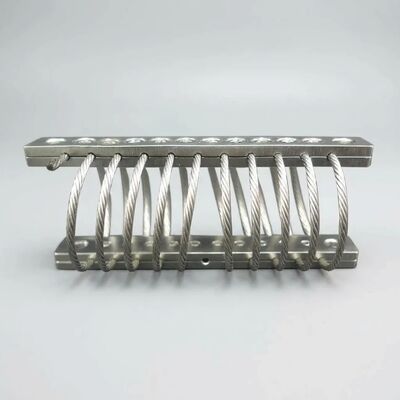

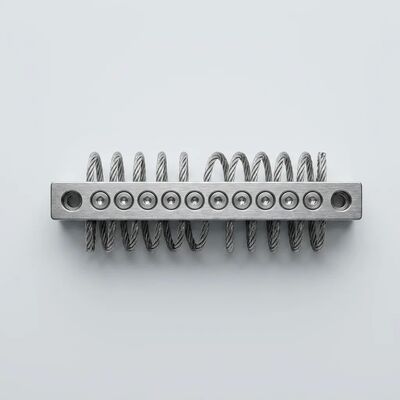

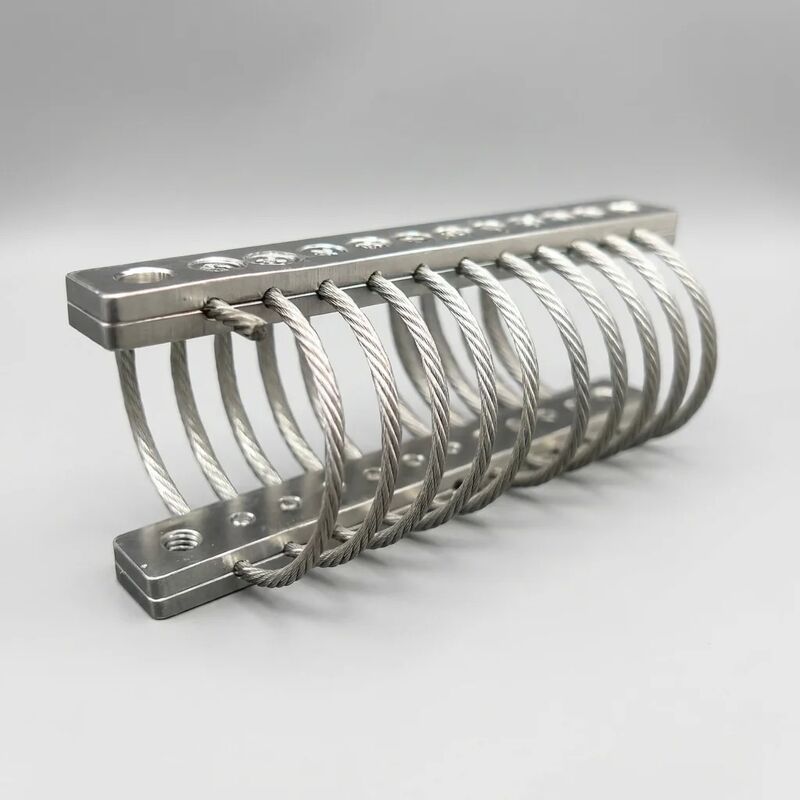

塩水噴霧により数カ月以内に金属表面が腐食されたり、周囲温度が昼夜で 80°C 変動したり、機器へのアクセスが困難で定期メンテナンスが現実的でなかったりする環境では、従来のゴムやスプリングのアイソレーターは予想通り故障します。のJGX-0160D-4.8Aワイヤロープ防振装置は、これらの条件のために特別に構築されており、次のことを組み合わせています。全軸多方向防振とメンテナンスフリーで耐用年数が延びるこれにより、エラストマー代替品に特有の予定された交換サイクルが不要になります。その中心となるのは、電解研磨された 4.8 mm ステンレス鋼 304 ワイヤ ロープの 6 コイル ヘリックスで、静荷重定格 160 kg、-40 °C ～ +120 °C で確実に動作します。

耐環境性: 耐久性を考慮した設計

塩飛沫と海洋の雰囲気

電解研磨された表面処理を施したステンレス鋼 304 は、傷がついたときに自己修復する不動態の酸化クロム層を提供します。これは、最初のコーティングの破れから腐食が始まる塗装またはコーティングされた炭素鋼マウントに比べて、重要な利点です。 ASTM B117 に基づく独立した塩水噴霧試験では、電解研磨された SS304 ワイヤ ロープは1,000時間JGX-0160D-4.8A は以下の用途に適しています。

• 洋上プラットフォーム機器デッキ（ポンプ、発電機、コンプレッサー）
• 海岸線から5km以内の沿岸産業施設
• 商船機械スペース（エンジンマウント、補機類）
• 港湾インフラ（コンベアドライブ、クレーンパワーユニット）

極端な温度でもパフォーマンスにドリフトがない

エラストマー要素が存在しないということは、JGX-0160D-4.8A には、-20°C 未満でゴム製アイソレーターの効果がなくなるガラス転移硬化や、70°C を超えるとたるみの原因となる熱軟化が起こらないことを意味します。その-40°C ～ +120°C の全範囲にわたる剛性の変動は 5% 未満です、温度サイクル動的機械解析によって確認されました。この安定性は、周囲温度が日常的に 90°C を超える暖房のない北極施設、中東の屋外施設、またはエンジン ルームに設置される機器にとって不可欠です。

湿度、洗浄、化学物質への曝露

海洋環境を超えて、電解研磨された SS304 構造は、熱帯施設の継続的な高湿度、食品加工の洗浄サイクルで使用される強力な洗浄化学薬品、および特定の化学処理および廃水処理施設で見られる弱酸性雰囲気に耐えます。微小な隙間に水分が閉じ込められる塗装表面とは異なり、電解研磨仕上げは表面の多孔性を排除し、機械加工されたままのステンレス鋼と比較して汚染物質の付着に利用できる有効表面積を 80% 以上削減します。

JGX-0160D-4.8A がリモートおよびアクセスできない場所での設置に優れている理由

計画メンテナンスゼロ — 設計で検証済み

海上プラットフォーム、遠隔ポンプ場、またはメンテナンス訪問にクレーンへのアクセス、安全許可、生産停止時間が伴う高架構造物に設置された機器の場合、メンテナンス不要のアイソレータの経済的価値は誇張することはできません。 JGX-0160D-4.8Aには、消耗部品なし: 交換するゴム要素、補充する液体、再張力を加えるスプリング、剥離を検査する接着ジョイントがありません。後の減衰性能1,000万回の負荷サイクル製造時のベースラインの 5% 以内に留まります。これは、ほとんどの産業機器にとって実質的に寿命コンポーネントです。

多方向の動的環境に対する全軸保護

オフショアプラットフォーム、商船、およびモバイル機器は、本質的に多方向の振動にさらされます。波によって引き起こされるピッチングとローリングが、機械によって引き起こされる垂直およびねじれの励起と組み合わされて、複雑で予測不可能な荷重を生み出します。 JGX-0160D-4.8A ワイヤー ロープの形状は、本物の全軸多方向絶縁単一のコンパクトなマウントで、圧縮、せん断、ロールモードで同時にエネルギーを吸収します。これにより、自由度ごとに複数の単軸アイソレータを指定して方向付けるというエンジニアリングの複雑さが解消されます。

変動負荷下での一貫したパフォーマンス

振動環境が静的であることはほとんどありません。設計流量でスムーズに動作するポンプでも、低流量条件ではキャビテーションが発生する可能性があります。全負荷でバランスが取れているコンプレッサーは、起動時に異なる高調波を生成する可能性があります。 JGX-0160D-4.8A の振幅依存クーロン減衰と周波数独立ヒステリシス減衰の組み合わせにより、変化する条件に適応する広帯域絶縁手動によるチューニングや調整を必要としないため、さまざまな速度、負荷、またはプロセス条件で動作する機器にとって大きな利点となります。

技術仕様

業界別応募ガイド

オフショア石油およびガス

オフショア生産プラットフォームや FPSO 船舶では、機器の稼働時間が収益に直接影響します。 JGX-0160D-4.8A は、塩分を含んだ雰囲気と 24 時間 365 日の稼働により、計画停止の間に劣化しない絶縁ソリューションが求められるポンプ スキッド、非常用発電機セット、エアコンプレッサー パッケージ、および計器用エア ドライヤー向けに仕様化されています。メンテナンスフリーの設計は、アイソレータ交換のためのアクセスに多大な準備とダウンタイムが必要となる下層デッキや狭いスペースに設置された機器に特に価値があります。

商業船舶

貨物船、旅客フェリー、タグボート、サービスクラフトの場合、JGX-0160D-4.8A は主エンジン補助装置、HVAC チラーユニット、緊急消火ポンプ、橋梁電子コンソールの防振を実現します。全軸絶縁特性は、船舶搭載機器に特有のロール、ピッチ、ヒーブを組み合わせた動作環境に対応し、電解研磨された SS304 構造は、エンジンルームやデッキレベルの設置の持続的な湿気や時折の塩水暴露にも耐えます。

沿岸インフラ

海水淡水化プラント、LNG 基地、港湾クレーンの動力装置、沿岸廃水処理施設は、塩化物沈着速度が 1 日あたり 50 mg/m2 を超える可能性がある大気中で稼働しています。 JGX-0160D-4.8A の電解研磨された表面は、塩化物の付着を最小限に抑え、標準的なステンレス鋼またはコーティングされた炭素鋼マウントの腐食を促進するマイクロピッチングの開始部位を排除します。

食品および飲料の加工

電解研磨仕上げは腐食に強いだけでなく、バ​​クテリアが住み着く可能性のある微小な隙間のない衛生的な表面を提供するため、JGX-0160D-4.8A は、洗浄薬品による頻繁な高圧洗浄を受ける施設内のポンプ、コンベア、および混合装置に適しています。ゴム要素が存在しないため、エラストマー粒子が生産エリアを汚染する懸念も解消されます。

遠隔地および無人施設

遠隔地にあるポンプ場、通信機器のシェルター、監視ステーションには、メンテナンス訪問のコストがサービス対象のコンポーネントのコストを超えることが多いという共通の課題があります。 JGX-0160D-4.8A の検証されたメンテナンスフリーの耐用年数は、最寄りの資格のある技術者が数時間または数日離れている設置場所における防振のデフォルト仕様となっています。

総所有コストの比較

防振ソリューションを評価する場合、調達コストは出発点にすぎません。 10 年間の耐用年数にわたる典型的な産業用ポンプの設置を考えてみましょう。

• ラバーマウント:初期費用：安い。交換時期の目安：酸化や圧縮永久歪みにより3～5年。 10 年以上: 2 ～ 3 回の交換サイクルに加え、作業とダウンタイムが発生します。総コスト: 通常、初期マウント コストの 3 ～ 5* です。
• エラストマーパッドを備えたスプリングアイソレータ:初期費用：中程度。パッドは 3 ～ 5 年ごとに交換し、定期的なスプリング検査と必要に応じて再調整を行ってください。多方向アプリケーションには横方向のスナバーが必要となり、複雑さが増します。
• JGX-0160D-4.8A ワイヤーロープアイソレータ:交換サイクルはなく、標準的な機器メンテナンスを超える検査はなく、補助的なスナッバーや拘束具もありません。 1 回の設置、1 回の調達で、定期メンテナンス イベントはゼロです。

選択とインストールのガイド

アプリケーションに適した JGX-0160D-4.8A アイソレータの数を指定するには、次の手順を実行します。

1. サポートされる総重量を計算する機器、取り付けフレーム、および付属の配管/導管負荷を含みます。
2. 160kgで割る(アイソレーターごとの定格静荷重) を使用して、最小取り付け数を決定します。
3. 1.5 ～ 2.0 のサービス係数を適用します。動的機器（ポンプ、コンプレッサー、エンジン）の場合は 1.2 ～ 1.5、静的機器（制御盤、変圧器）の場合は 1.2 ～ 1.5。
4. 切り上げする偶数に配置し、機器ベースの下に対称に配置します。

最適な絶縁性能を得るには、取り付け面が平らで堅く、清潔であることを確認してください。アイソレータの材質に合わせてステンレス鋼の留め具を使用し、耐腐食性のアセンブリを維持します。過剰なトルクを避けてください。アイソレータは、静止時にワイヤロープ要素を圧縮することなくしっかりと取り付けられる必要があります。

プロジェクト固有の選択支援、カスタム構成リクエスト、または大量の RFQ 価格については、当社のアプリケーション エンジニアリング チームにお問い合わせください。
