JGX-0400D-31.5A ワイヤロープ振動隔離器 非線形弾力性 ドロップイン 交換 急速プロトタイプ 減圧器

JGX-0400D-31.5A — ドロップイン交換および 7 日間のラピッド プロトタイピングを備えた非線形弾性ワイヤ ロープ アイソレータ

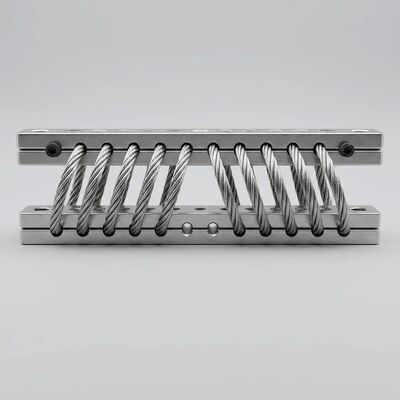

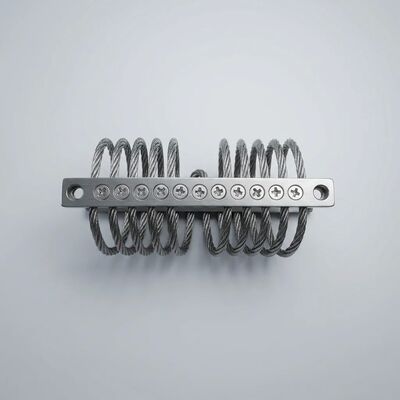

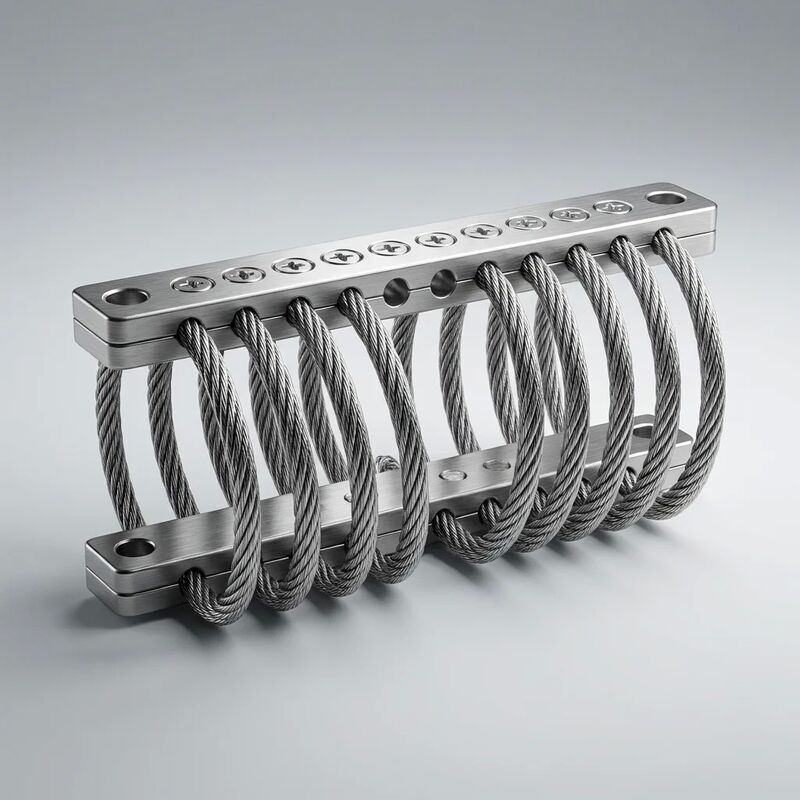

のJGX-0400D-31.5A西安ホアン著 マイクロ波エクスプロイト非線形弾性リニアスプリングやラバーマウントでは達成できない絶縁性能を実現します。 4.0 mm ステンレス鋼 304 ワイヤ ロープ (7*19 構造、8 コイル対称巻き) は、アルミニウム合金 6061-T6 バーに捕捉されています。D タイプ M10 ネジ付きスタッド インターフェイス、老朽化し​​た円筒形ゴム製アイソレータに直接ぴったりフィットした交換経路を提供します。評価対象31.5kgの静的圧縮荷重、JGX-0400D-31.5A は、7 営業日のラピッド プロトタイピング プログラムカスタムバー形状、代替定格荷重、および非標準の取り付け構成に対応します。

エンジニアリングデータと寸法

非線形弾性を理解する — エンジニアリング上の利点

線形アイソレーター (コイル スプリング、ゴム シリンダー、エラストマー パッド) は、フックの法則に従います。つまり、力は変位 (F = kx) に比例します。これにより、エンジニアリング上の苦痛な妥協が余儀なくされます。柔らかいバネは振動を十分に遮断しますが、衝撃を受けると過度にたわみます。硬いバネは衝撃のたわみを制限しますが、振動は構造に直接伝わります。

JGX-0400D-31.5A8コイル螺旋ワイヤロープ形状根本的に異なる応答、つまり単一のばね定数では説明できない漸進的な振幅依存の剛性が生成されます。

領域 I: 弾性屈曲 (0 ～ 2 mm、約 10 N/mm)

連続回転機器の振動に典型的な低振幅 (ピーク間 0.1 ～ 2.0 mm) では、個々のワイヤのより線が線形範囲内で弾性的に曲がります。剛性は低く、圧縮時に約 10 N/mm で、20 Hz の励起を超えると 90% 以上の減衰で効果的な絶縁が得られます。これは、アイソレータが動作寿命の 99% 以上を費やし、微妙だが有害な高周波振動から精密機器を保護する状況です。

領域 II: クーロンエンゲージメント (2 ～ 6 mm、約 22 N/mm)

振幅が増加して中程度の衝撃範囲になると、ストランド間の相対変位が増加します。 7*19 のケーブル断面にわたる 133 本の個々のワイヤ フィラメントが互いに滑り始め、クーロン摩擦減衰機構が作動します。実効減衰比は 0.10 から 0.25 に増加し、分散されたマイクロスケールの摩擦によって衝撃エネルギーが分散されます。剛性は約 22 N/mm まで上昇します。これは、分離された機器に過剰な力を伝達することなく、さらなる変位に耐えるのに十分です。

領域 III: 幾何硬化 (6 ～ 10+ mm、漸近的に ~50 N/mm)

ヘリカル巻きの幾何学的限界に近づく高振幅では、ワイヤ ロープの有効半径が減少し、曲げモーメント アームが短くなります。剛性は約 50 N/mm (低振幅レートの 5 倍) まで急激に増加し、段階的な非衝撃性のソフト ストップとして機能します。装置は、最後の 4 mm の移動で、しっかりとハードストップに突き当たるのではなく、スムーズに減速します。最大減速度は、入力パルスが 30 G の場合でも、通常 ≤ 15 G です。

ドロップイン交換 — 機械交換データ

JGX-0400D-31.5A は以下のために設計されています。直接的な次元交換広く導入されている円筒形のゴム製アイソレータのフォームファクタを備えています。主要な機械的互換性データ:

シャーシの改造、穴あけ、溶接は必要ありません。ほとんどの場合、JGX-0400D-31.5A は、故障したゴム製アイソレーターによって空いた既存の取り付けポイントに直接ボルトで固定されます。ねじピッチが異なる場合（例：M12 ラバー マウントと M10 アイソレータ）、Hoan が評価注文に追加費用なしで提供するシンプルなねじアダプタ ブッシングは、機器を変更することなく 100% 機械的ソリューションを提供します。

7 日間のラピッド プロトタイピング プログラム

非標準構成（異なるバー形状、代替荷重定格、特定のエンベロープ制約、または独自の取り付けインターフェースとの統合）を必要とするアプリケーションに対して、西安 Hoan は、5 ～ 7 営業日で納期がかかるラピッド プロトタイピング サービス:

1. 1日目:お客様は、寸法要件、荷重データ、および取り付けインターフェースの仕様を提出します。 Hoan のアプリケーション エンジニアは、24 時間以内に実現可能性をレビューして確認します。
2. 2 ～ 3 日目:3D CAD モデルが生成されました (STEP および IGES 形式が提供されます)。顧客は仮想プロトタイプをレビューして承認します。この段階では変更は自由です。
3. 4 ～ 6 日目:カスタムアルミニウム合金 6061-T6 保持バーの CNC 機械加工。ワイヤーロープを指定のコイル数とピッチで巻きます。組み立てと初期寸法の検証。
4. 7日目:サーボ油圧テストスタンドでの 100% 荷重たわみ曲線検証。目視検査、梱包、速達出荷。完全なテストレポートと材料証明書が含まれています。

試作数量 (1 ～ 20 ユニット) には工具費用はかかりません— すべての棒加工は、量産で適用されるのと同じプロセスを使用して標準的な CNC 装置で実行されます。これにより、通常、少量のカスタム分離ソリューションを法外に高価にするツールの償却の壁が排除されます。

梱包仕様

• 個別ユニットパック:VCI 防食バッグ + ダイカット PE フォームインサート + Hoan ブランドの単一ユニット カートン (210 * 95 * 65 mm、総重量約 0.85 kg)
• マスターカートン (20 個):二重壁 B フルート波形、440 * 220 * 350 mm、約総重量16.5kg
• パレット積載量 (EUR 1200*800):24 マスターカートン = 480 ユニット、約総重量 420 kg、ストレッチラップ、コーナープロテクター付き
• ドキュメントパッケージ:EN 10204 3.1 材料証明書 (SS304 ワイヤー + Al 6061-T6 バー)、寸法検査報告書、シリアル番号ごとの荷重たわみ曲線、適合証明書

アプリケーション統合の例

• ポンプスキッドの改造:6 ポンプ化学移送ステーションは、24 個の劣化したネオプレン円筒マウント (寿命: 18 か月) を JGX-0400D-31.5A アイソレータに置き換えました。 M10 スタッドは既存の取り付けプレートに直接適合しました。やり直しは必要ありません。 5 年以上経過しても、アイソレーターはまったく劣化を示さず、マウントの検査と交換のために毎年 2 日間工場を停止する必要がなくなります。
• モバイル発電機の OEM 統合:トレーラー搭載型ディーゼル発電機メーカーは、生産途中で M12 ラバーサンドイッチマウントから JGX-0400D-31.5A アイソレータに切り替えました。シンプルな M12 から M10 へのアダプター ブッシングにより、エンクロージャの再設計を必要とせずにボルトオンで移行できます。道路輸送中の衝撃耐性が 10 G から 30 G 以上に向上し、保証請求が 60% 以上減少しました。
• カスタム HVAC チラー分離:データセンターでは、標準外のフレーム レール間隔を持つ 6 台の屋上チラー ユニットの防振が必要でした。 Hoan のラピッド プロトタイピング チームは、6 営業日以内にカスタム長のアルミニウム バー (同じ 6061-T6 素材、同じ M10 スタッド) を設計しました。プロトタイプは、最初の問い合わせから 2 週間以内にオンサイトで検証され、コンセプトから運用上の設置まで 1 か月以内に完了しました。

西安ホアンマイクロウェーブ株式会社について

航空宇宙および精密製造の主要拠点である陝西省西安に本社を置く西安ホアンは、2005 年以来防振専門の専門家です。ISO 9001:2015 認定を受けた当社の施設には、100 人以上の研究開発エンジニアを含む 500 人以上のスタッフがいます。当社は、即時出荷用の標準 JGX シリーズ アイソレータの包括的な在庫と、カスタム構成用の専用ラピッド プロトタイピング セルを維持しています。 35 か国以上への輸出と 24 時間の技術問い合わせ対応を約束する当社は、プロトタイプの評価から量産までお客様の防振要件をサポートする体制を整えています。

カスタム アイソレータ構成が必要ですか、それともアプリケーションに合わせて JGX-0400D-31.5A を認定する準備ができていますか?西安 Hoan のアプリケーション エンジニアリング チームにお問い合わせください。負荷データと取り付け仕様を提出してください。プロトタイプの提案書は 48 時間以内に返送され、評価ユニットは 7 営業日以内に発送されます。
