JGX-0400D-31.5A ワイヤロープ振動隔離機 ROIを最大化 停止時間ゼロ 障害防止産業ショックマウント

JGX-0400D-31.5A フェールセーフ ワイヤー ロープ防振装置 — ダウンタイムゼロで最大の ROI を実現するように設計

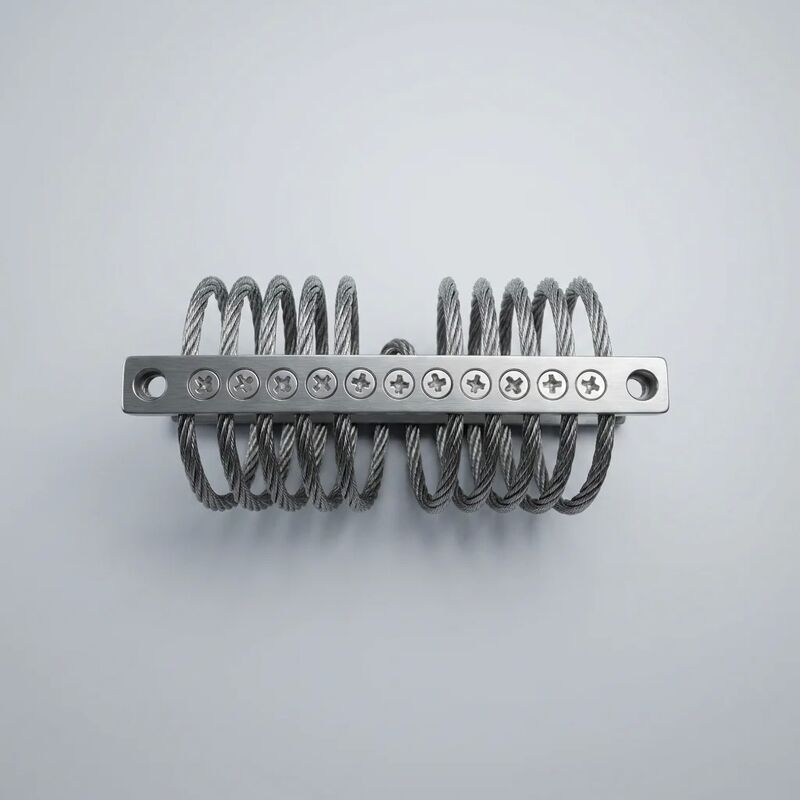

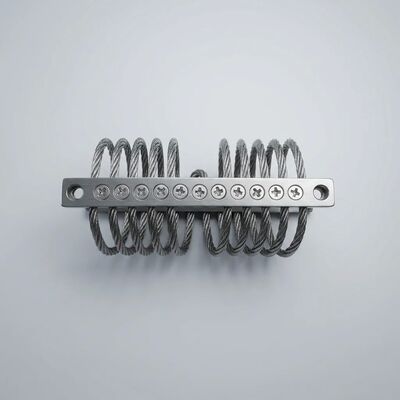

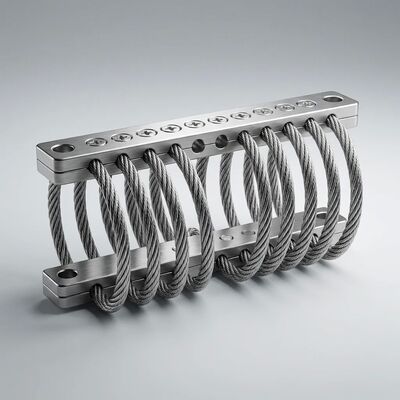

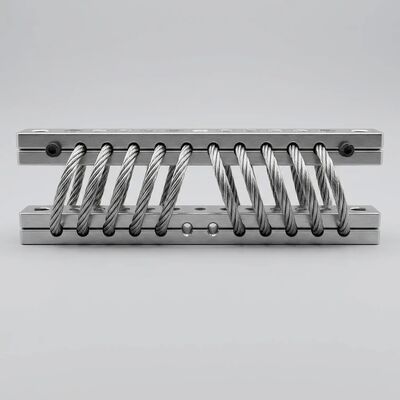

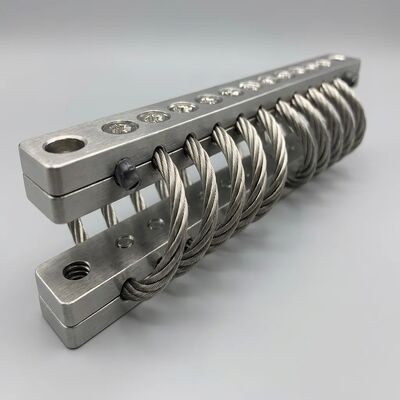

のJGX-0400D-31.5A西安ホアンマイクロウェーブ社製の高容量ワイヤーロープ防振装置です。31.5kgの静荷重に対するフェイルセーフ絶縁。このアイソレータは、CNC 加工されたアルミニウム合金 6061-T6 保持バーに固定された直径 4.0 mm のステンレス鋼 304 ワイヤ ロープ (7x19 ストランド構成、8 コイル螺旋巻き) で構成されており、予定外のダウンタイムを排除し、設備投資の収益率を最大化するように設計されています。20年以上の耐用年数計画的なメンテナンスは不要です。

完全な技術仕様

フェールセーフ エンジニアリングが ROI をどのように保護するか

1. クーロン減衰 — 自己修復メカニズム

漏れる可能性のある粘性流体ダンパーや破れやすいエラストマーマウントとは異なり、JGX-0400D-31.5A は振動エネルギーをストランド間クーロン（乾式）摩擦7*19 ケーブル内の 133 本の鋼線の間。アイソレータが曲がると、ワイヤのフィラメントが顕微鏡レベルで互いに滑り、運動エネルギーが無視できるほどの熱に変換されます。この仕組みには、流体が漏れたり、オリフィスが詰まったり、エラストマーが劣化したりすることはありません。 1,000 万回の負荷サイクル後でも、減衰性能は元の仕様の 5% 以内に留まり、事実上自己維持型の耐摩耗性プロセスとなります。

2. 段階的な剛性 - 自動過負荷保護

JGX-0400D-31.5A の 8 コイル螺旋形状は、3 ゾーン剛性曲線本質的な安全システムとして機能します。

• ゾーン I (たわみ 0 ～ 2 mm):通常動作時に最適な振動絶縁を実現する低剛性 (約 8 ～ 12 N/mm)。アイソレーターは、20 Hz を超える入力振動の > 90% を減衰します。
• ゾーン II (たわみ 2 ～ 6 mm):ピーククーロン減衰効果を備えた中程度の剛性 (約 18 ～ 25 N/mm)。このゾーンは時折発生する衝撃イベントに対処し、ストランド間の摩擦により数百の同時マイクロ接触全体で衝撃エネルギーが消散されます。
• ゾーン III (たわみ 6 ～ 10 mm+):高い剛性 (~40 ～ 60 N/mm、幾何学的ロックアップに近い)パッシブハードストップ。アイソレータは破壊的な底付きをしません。ワイヤ ロープの形状自体が、外部スナバやリミット ストップなしで金属間の接触を防ぎます。

3. 設計による冗長性 - 単一障害点がない

133 本のスチール ワイヤーが負荷を共有するため、単一のフィラメントが破損しても全体の負荷容量に与える影響はごくわずかです。一部のワイヤが降伏する可能性がある極度の過負荷下でも、残りのワイヤは静荷重を支え続けます。優雅な劣化ラバー マウントの壊滅的な引き裂き破壊モードではなく、パスを保護します。この固有の冗長性は、絶縁不良が機器の損傷、生産停止、または安全上の問題に連鎖するアプリケーションにとって非常に重要です。

10 年間の総所有コストの分析

梱包と物流

• 個別包装:各 JGX-0400D-31.5A は、VCI (揮発性腐食防止剤) ポリエチレン袋に密封され、Hoan ブランドのカートン (内寸 210 * 95 * 65 mm) 内のダイカットフォームインサートに入れられます。
• マスターカートン:輸出グレードの二重壁段ボール箱あたり 20 個入ります。マスターカートンの寸法: 440 * 220 * 350 mm。総重量：約16.5kg。
• パレット化:標準 EUR パレット (1200 * 800 mm) は 24 個のマスター カートン (480 個) を収容できます。パレット総重量：約420kg。
• ドキュメント:各出荷には、材料証明書 (SS304 の EN 10204 3.1)、寸法検査報告書、および荷重たわみ試験証明書が含まれています。

推奨されるアプリケーション ドメイン

• 連続プロセス産業:化学物質移送ポンプ、製油所のガスコンプレッサー、食品加工用遠心分離機 - 計画外の停止には 1 時間あたり数千ドルの費用がかかり、交換にはプラントの停止が必要です
• 重要なバックアップ システム:非常用ディーゼル発電機 (EDG)、消火ポンプスキッド、UPS バッテリーラック - 緊急動作中の絶縁の信頼性が交渉の余地のない場所
• 重工業:高速スタンピングプレス絶縁、CNC 5 軸マシニングセンター取り付け、プラスチック射出成形機の振動制御 - 床伝播および自己発生振動からミクロンレベルの精度を保護
• 移動機器および輸送機器:トラックに搭載された冷凍ユニット、鉄道信号エンクロージャ、コンテナ化された電源モジュール - 定期的なメンテナンスが必要なく、継続的な道路/鉄道の振動に耐えることができます。

メーカーの品質保証

Xi'an Hoan Microwave Co. Ltd. (中国陝西省西安、2005 年設立) は、従業員 500 人以上を擁する ISO 9001:2015 認定施設を運営しています。すべての JGX-0400D-31.5A は100% 荷重たわみ曲線検証リリース前に、校正済みのサーボ油圧テストスタンド上で測定します。テストデータには、静的荷重とたわみ（プレコンディショニングに 3 サイクル）、5 Hz / 10 Hz / 20 Hz での動的剛性、および均一なピッチと対称性に関する 8 つのコイル巻線すべての目視検査が含まれます。追跡可能なシリアル番号が付いた適合証明書は 10 年間保管されます。

故障したラバー マウントをフェールセーフでダウンタイムのない絶縁装置に交換する準備はできていますか?JGX-0400D-31.5A の負荷計算に関するコンサルティング、サンプル評価ユニット、または正式な見積もりについては、西安 Hoan にお問い合わせください。技術的なお問い合わせには 24 時間以内に返答いたします。
