JGX-0480D-72A ワイヤロープ振動隔離器 音響マイクロ振動隔離 高ダッピング産業ショックマウント

JGX-0480D-72A 音響および微振動ワイヤロープアイソレータ — 精密環境向けの高い減衰係数

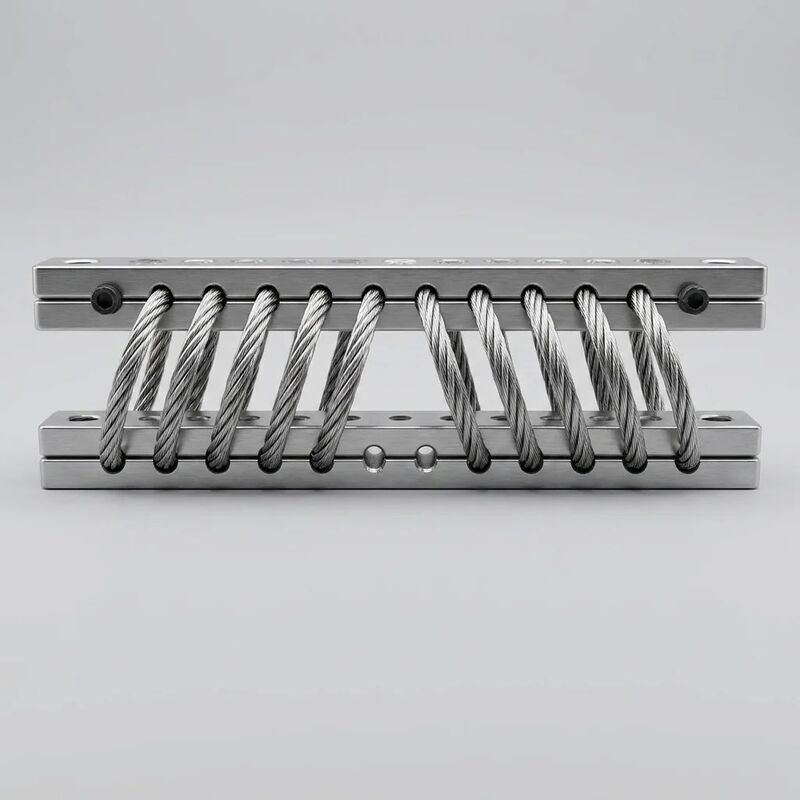

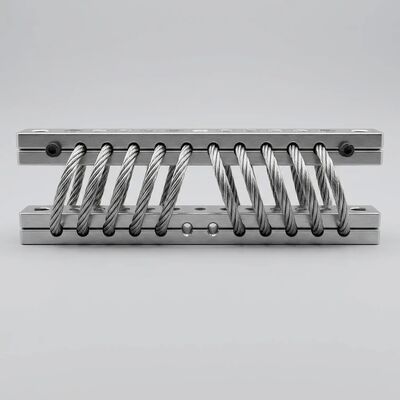

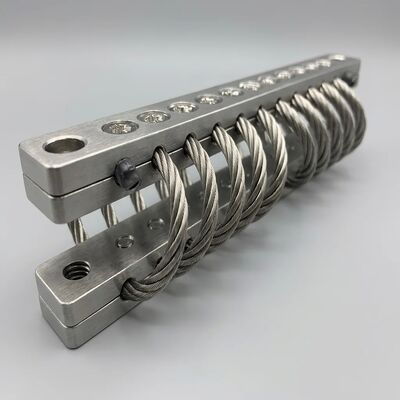

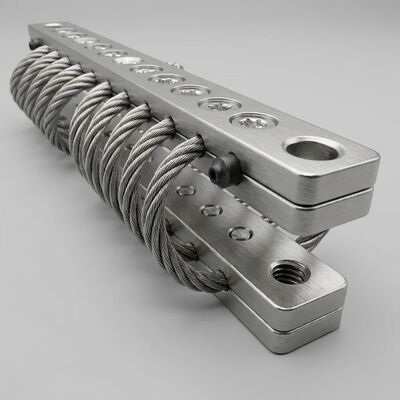

のJGX-0480D-72A西安ホアン電子レンジは、次の目的のために設計された特殊なワイヤーロープ防振装置です。音響および微振動の絶縁サブミクロンの変位や可聴ノイズの伝達を極めて正確に制御する必要がある環境で。直径 4.8 mm のステンレス鋼 304 ワイヤ ロープ (7*19 ストランド、10 コイル ヘリカル巻き) とアルミニウム合金 6061-T6 保持バーで構築されたこのアイソレータは、定格静荷重72kg例外的なものを提供しながら高いクーロン減衰係数（実効減衰比 0.15 ～ 0.30）、広い周波数スペクトルにわたって構造振動と構造伝播騒音の両方を抑制します。

完全な技術仕様

高クーロン減衰が音響と微振動をどのように抑制するか

ストランド間のエネルギー散逸の物理学

従来のゴム製アイソレータは粘弾性減衰を示します。これは本質的に周波数に依存し、より高い周波数で内部熱の蓄積を引き起こすメカニズムです。 JGX-0480D-72A は根本的に異なるメカニズムを採用しています。クーロン（乾式摩擦）減衰7*19 ケーブル内の 133 本の鋼線フィラメント全体に分散されています。アイソレータが振動入力によって曲がると、ケーブル断面全体の数千の電線間の接触点で微視的な相対的な滑りが発生します。各微小滑りイベントは、振動運動エネルギーのごく一部を無視できる熱に変換し、集合的に熱を生成します。実効減衰比 0.15 ～ 0.30、減衰されていない鋼製スプリングの一般的な 0.05 ～ 0.10 よりも大幅に高くなります。

周波数に依存しないダンピング - ブロードバンド絶縁にとって重要

ポリマーの分子緩和率には限界があるため、ラバー マウントの粘弾性減衰は 100 Hz を超える周波数で急激に低下します。対照的に、クーロン減衰は基本的にレートに依存しない— サイクルごとに消費されるエネルギーは、周波数ではなく、変位の振幅に依存します。これは、JGX-0480D-72A が高い減衰係数を維持することを意味します。回転機器の中周波励起（10 ～ 200 Hz）によるサブ Hz の微振動（0.1 ～ 1 Hz の建物の揺れなど）から高周波の構造伝播音響ノイズ（500 Hz ～ 4 kHz）まで。その結果、可聴および準可聴スペクトル全体にわたる効果的な遮断が実現します。これは、粘弾性マウントでは到底匹敵できない機能です。

微振動性能 — サブミクロンの絶縁

半導体リソグラフィー、電子顕微鏡、光学計測などの精密アプリケーションでは、0.1 μm という小さな床伝播の振動振幅によって機器の分解能が低下する可能性があります。 JGX-0480D-72A の 10 コイル ジオメトリは以下を提供します。

• 初期剛性が非常に低い(たわみの最初のミリメートルで約 5 ～ 8 N/mm) — ワイヤー ロープは、エラストマー マウントの悩みの種である「スティクション」しきい値なしに、サブミクロンの変位に弾性的に反応します。
• マイクロスリップしきい値なし— 分散ワイヤコンタクトアーキテクチャにより、係合するために最小限の変位を必要とする巨視的な摩擦ダンパーとは異なり、ナノメートルスケールの振幅でも減衰が確実にアクティブになります。
• ミクロスケールでの速度比例応答— クーロン滑り閾値を下回る振幅では、個々のワイヤの曲げ剛性が純粋な弾性応答を提供し、振幅が増加するにつれて摩擦減衰にスムーズに移行します。

音響絶縁 — 測定されたパフォーマンス

挿入損失は、ISO 10846-2:2008、動的剛性法、JGX-0480D-72A に基づいて 72 kg の予圧で測定されました。

アプリケーションドメイン

• 音響研究所と電波暗室:HVAC 機器、ケーブル トレイ、構造サポートをチャンバー シェルから隔離し、自由音場測定の精度を損なう側面のノイズ パスを防止します。
• 精密計測と半導体:ウェーハ検査ステージ、三次元測定機 (CMM)、レーザー干渉計テーブル - 0.1 μm の床振動が測定の再現性を損なう場所
• 病院と医療:MRI チラーの隔離、手術用顕微鏡の取り付け、新生児保育器の振動制御 - 微振動と可聴騒音の両方が臨床結果に直接影響を与える環境
• レコーディングスタジオと放送:フローティングフロア絶縁、機器ラックマウント、HVAC デカップリング - プロのオーディオ環境での S/N 比の維持
• 研究所:光学テーブルの隔離、電子顕微鏡の基礎のデカップリング、レーザー実験装置の取り付け — 建物の振動が実験分解能の制限要因となる場合

西安ホアンでの工場直接製造

Xi'an Hoan Microwave Co. Ltd. (陝西省西安、2005 年設立) は、従業員 500 人以上を擁する ISO 9001:2015 認定施設を運営しており、完全な社内 CNC 加工、ワイヤー ロープ成形、表面処理、および 100% 動的試験能力を備えています。として工場直送メーカー、すべての JGX-0480D-72A は、完全なトレーサビリティ文書とともに当社の生産ラインからお客様の受け取りドックに直接出荷されます。各ユニットには、個別の荷重たわみ試験記録にリンクされた固有のシリアル番号、SS304 ワイヤと Al 6061-T6 棒材の両方の EN 10204 3.1 材料証明書、および適合証明書が付いています。

高精度の音響または微振動絶縁が必要ですか?西安 Hoan のアプリケーション エンジニアリング チームにお問い合わせください。振動スペクトルと絶縁目標を提出してください。予測される挿入損失曲線を含む技術提案を 48 時間以内に提供します。
