| ブランド名: | Hoan |
| モデル番号: | JGX-0648D-68A |
| MOQ: | 10個 |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |

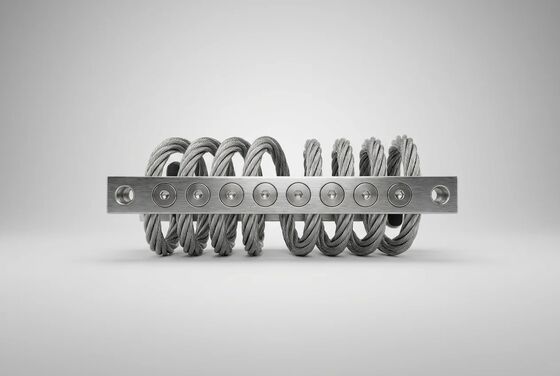

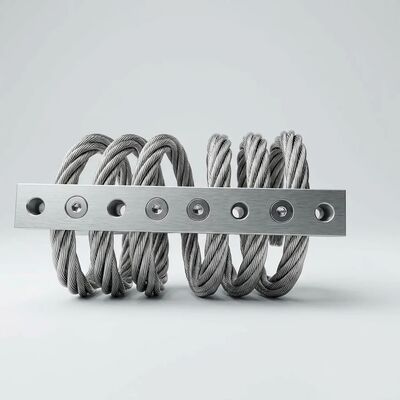

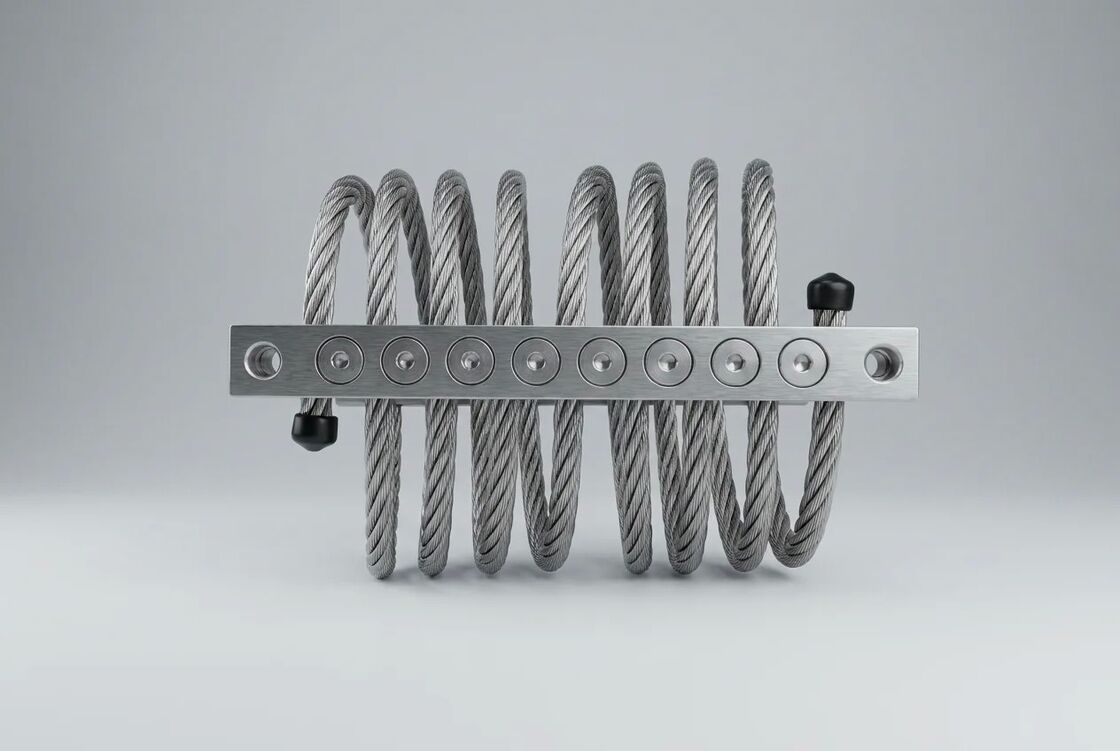

JGX-0648D-68A は、要求の厳しい産業用衝撃および振動制御用途向けに設計された高性能全金属ワイヤロープ防振装置です。直径 6.8 mm のステンレス鋼ワイヤ ロープを精密加工されたアルミニウム合金クランプ ブロックに螺旋状に巻いて設計されたこのアイソレータは、エラストマー マウントに特有の劣化の問題を引き起こすことなく、優れた耐荷重能力と長期耐久性を提供します。
| モデル | JGX-0648D-68A |
| ワイヤーロープ径 | 6.8mm |
| ワイヤーループの数 | 8 |
| 圧縮荷重範囲 | 2～45kg |
| 引張荷重範囲 | 1～30kg |
| せん断荷重範囲 | 0.8～25kg |
| ロール荷重範囲 | 0.5～18kg |
| 静的剛性 (圧縮) | 12±3N/mm |
| 静剛性（引張） | 8±2N/mm |
| 固有振動数 | 8 ～ 15 Hz (負荷に依存) |
| 減衰比 | >15% (ヒステリシス減衰) |
| 最大たわみ | ±12 mm (圧縮) / ±8 mm (せん断) |
| 共振時の増幅率 | ≤ 3.0 |
| 動作温度 | -75℃～+300℃ |
| アイソレーターあたりの正味重量 | ～0.35kg |
| 取付穴径 | 8.5 mm (M8 ボルト用すきまばめ) |
各 JGX-0648D-68A アイソレータは、出荷前に全数寸法検査、荷重たわみ曲線の検証、および表面仕上げの監査を受けます。ご要望に応じて、バッチ追跡可能な材料証明書をご利用いただけます。このアイソレータは ISO 9001:2015 品質管理規格および RoHS 環境要件に準拠しています。
カスタム負荷構成、マルチアイソレーターシステム設計サポート、または技術的なお問い合わせについては、特定の機器の重量と動作環境を添えて当社のエンジニアリングチームにお問い合わせください。
