| ブランド名: | Hoan |
| モデル番号: | JGX-0648D-68A |
| MOQ: | 10個 |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |
JGX-0648D-68Aは,独自の螺旋線ロープ構造により,信頼性の高い多方向振動隔離を提供します.主に単一軸に沿って隔離する従来のゴムまたはスプリングマウントとは異なり圧縮,張力,切断,ロールで同時に衝撃と振動エネルギーを弱体化し,複雑な環境にさらされる機器にとって好ましい選択になります.予測不能な振動入力.

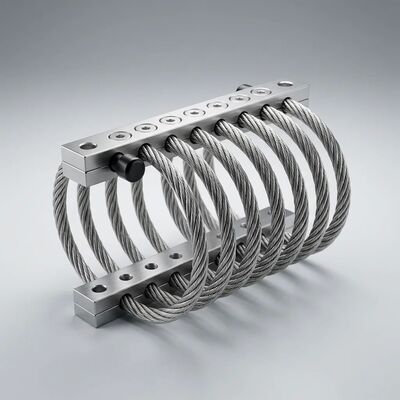

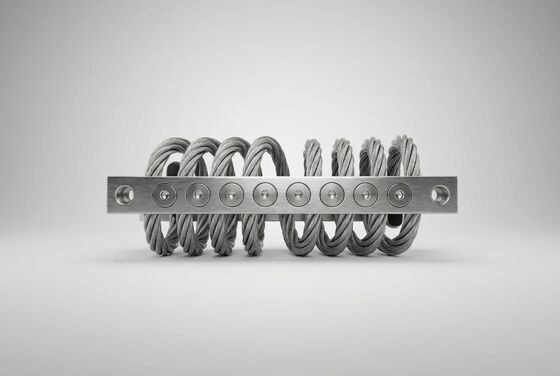

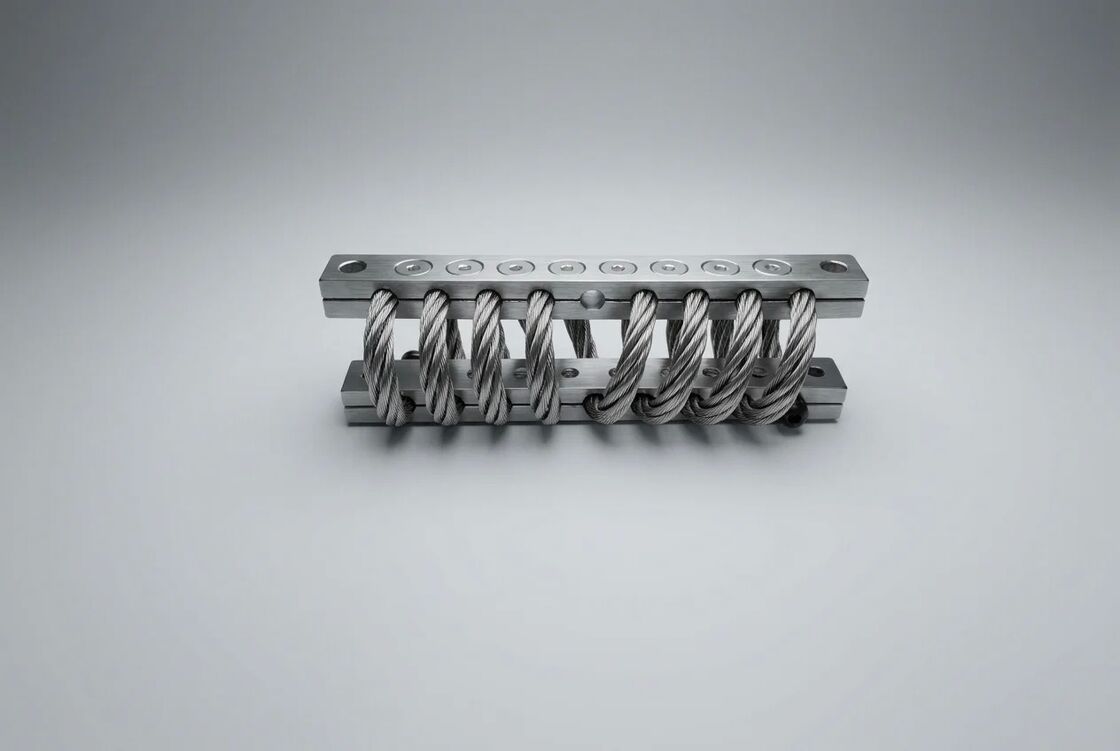

6.8mmのステンレス鋼のワイヤロープは,2つのアルミ合金クランプブロックの間に固定された8つの連続した螺旋回路に形成されています.振動または衝撃エネルギーがシステムに入ると,各ループ内の個々のワイヤストランドが互いに摩擦する (クーロン摩擦)このヒステレシスベースのダッピングメカニズム:
ゴム,エラストメア,液体,または移動シールがゼロであるJGX-0648D-68Aは,使用寿命全体にわたって計画的な保守,潤滑,または部品交換を必要としません.寿命の重要な要因は:
| モデル | JGX-0648D-68A |
| ワイヤロープ直径 | 6.8mm |
| ループ数 | 8 |
| 圧縮負荷範囲 | 隔離器"個あたり2kg45kg |
| ストレスの負荷範囲 | 隔離器"個あたり 1 〜 30 kg |
| 切断負荷範囲 | 0.8 単離器"個あたり 25 kg |
| 自然 頻度 | 8 ∼ 15 Hz |
| 減圧比 (ヒステレス) | >15% |
| レゾナンスでの伝達性 | ≤ 35 |
| 動作温度 | -75°Cから+300°C |
| 材料 ワイヤロープ | 304 ステンレス 亜鉛 リンパ化 |
| 材料 固定ブロック | 6061-T6 アルミニウム合金,硬くアノイド化 |
| 体重 | ~0.35kg |
| マウント | 2 * 8.5 mm 穴を通る (M8ボルト対応) |
最適な性能のために,JGX-0648D-68A隔離装置の量を選択し,各ユニットが静的機器の重さ下での名指圧縮負荷の30〜60%を運ぶようにする.この動作範囲は,衝撃事件に対する予備容量を維持しながら,効果的な振動隔離のために十分な傾きを保証します自然周波数計算と自由度数値のマウントレイアウトを含む システムレベルの隔離設計サポートのために アプリケーションエンジニアと連絡してください
