| ブランド名: | Hoan |
| モデル番号: | JGX-0956D-104A |
| MOQ: | 10個 |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |

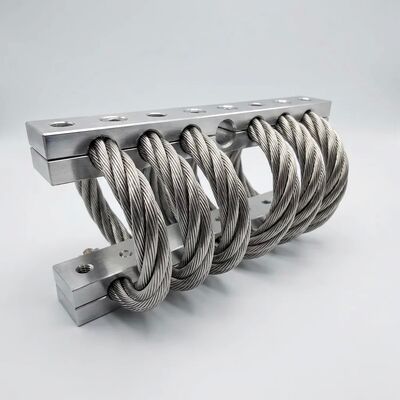

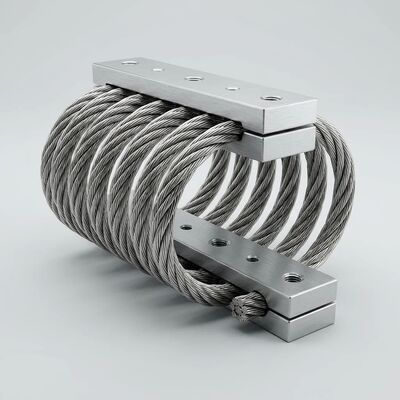

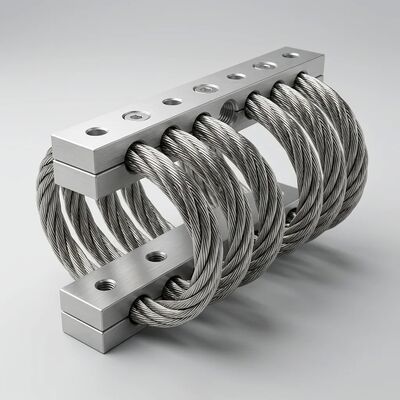

JGX-0956D-104Aは 高級金属工学と高度な振動物理を組み合わせて 産業機械のための例外的な共鳴制御とノイズ削減を提供します4mm diameter 304 stainless steel wire rope—constructed in a 7*19 strand configuration with regular right-hand lay—is helically wound through 10 continuous loops and clamped between two 6061-T6 aluminum alloy blocks with 25-30μm hard anodized surfaces.
ワイヤロープメタルージー:7*19 構造 (7 糸,それぞれ 19 個のワイヤーを含む) は,柔軟性と疲労耐久性の最適なバランスを提供します.各ワイヤは,最低1570MPaの拉伸強度まで,UNS S30400オウステニティックステンレス鋼から冷たい引き出され,亜鉛・リン酸化処理は,三重目的の微結型リン酸塩層を形成します.一貫したクーロン減圧動作のための鎖間摩擦係数を減らす304ステンレス基板の固有の受動性を補完する犠牲的な腐食障壁を提供します.
アルミブロック工学6061-T6の固定ブロック (それぞれ約12mmの厚さ)溶液熱処理を 530°C で受け,その後は水で冷却し,175°C で人工的に老化して8時間 T6 テンパー状態を達成します.. Subsequent hard anodizing per MIL-A-8625 Type III produces a 25-30μm oxide layer with surface hardness exceeding 400 HV—comparable to case-hardened tool steel—providing both electrical isolation (dielectric strength >800V) and corrosion resistance exceeding 1000 hours in neutral salt spray per ASTM B117.
完全追跡可能性すべてのJGX-0956D-104Aは,完成した隔離剤を原材料工場の証明書とリンクする,バッチレベル追跡性を備えています. 化学成分分析 (C, Mn, P, S, Si, Cr, Ni per ASTM A240),メカニカルプロパティの検証 (出力強度)張力強度,長さ) と粒間腐食試験 (ASTM A262 実践E) が文書化され,要求に応じて利用可能である.
Uncontrolled machinery vibration manifests as both structural fatigue and airborne noise—two problems the JGX-0956D-104A addresses simultaneously through its non-linear stiffness and hysteresis damping characteristics:
| モデル | JGX-0956D-104A |
| ワイヤロープ 建設 | 10.4mm直径,7*19本の糸,正規の右側敷き |
| ワイヤロープ材料 | 304 (UNS S30400) ステンレス鋼,亜鉛酸化 |
| 電線ロープの張力強度 | ≥1570 MPa |
| ワイヤループの数 | 10 |
| マウントブロック材料 | 6061-T6 アルミ合金,硬くアノイド化 (25-30 μm, ≥400 HV) |
| 総寸法 (L * W * H) | ~95 * 56 * 40mm |
| 圧縮負荷範囲 | 単離器"個あたり8 〜150 kg |
| ストレスの負荷範囲 | 隔離器"個あたり5 〜100 kg |
| 切断負荷範囲 | 単離器"個あたり3kg80kg |
| ロールロード範囲 | 隔離器"個あたり2kg60kg |
| 静的硬さ 圧縮 | 35 ± 8 N/mm |
| 静的硬さ 緊張 | 20 ± 5 N/mm |
| 静的硬さ 切断 | 12 ± 3 N/mm |
| 自然 頻度 | 6 ∼ 14 Hz (負荷に依存し,垂直軸) |
| 減圧比 (クーロンヒステレシス) | >15% |
| レゾナンス増幅因数 (Q) | ≤ 28 |
| 最大屈曲 (圧縮) | ±15 mm |
| 最大屈曲 (切断) | ±10 mm |
| 動作温度 | -75°Cから+300°C |
| 塩噴霧耐性 | >1000時間 (ASTM B117) |
| 固定穴 | 2 * Ø10.5 mm (M10ボルト,25-30 N·mトーク) |
| 隔離装置1台あたりの純重量 | ~0.65kg |
| 認証 | ISO 9001 規格:2015RoHS (2011/65/EU) |
詳細な音響性能曲線,材料証明書,またはアプリケーション特有の隔離システム設計については,当社のエンジニアチームに連絡してください.私たちは,あなたの特定の機器の構成のための無料の自然周波数検証と負荷分布分析を提供します.
