JGX-0958D-138A 全金属ワイヤロープ振動隔離器 高静的負荷 コンパクトデザイン 極端な環境

JGX-0958D-138A 全金属ワイヤロープ防振装置

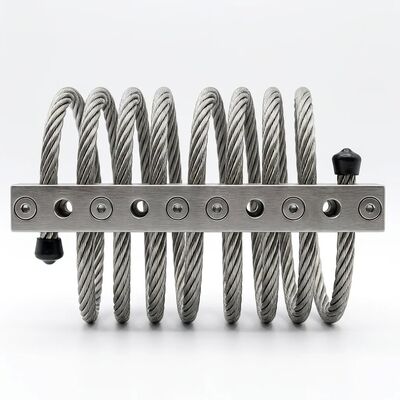

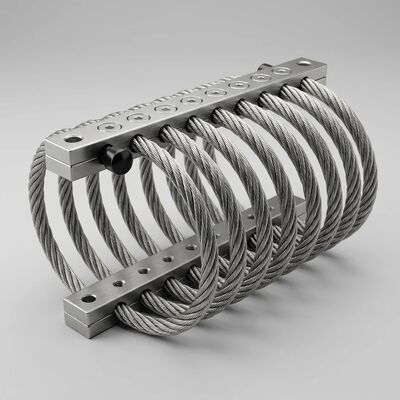

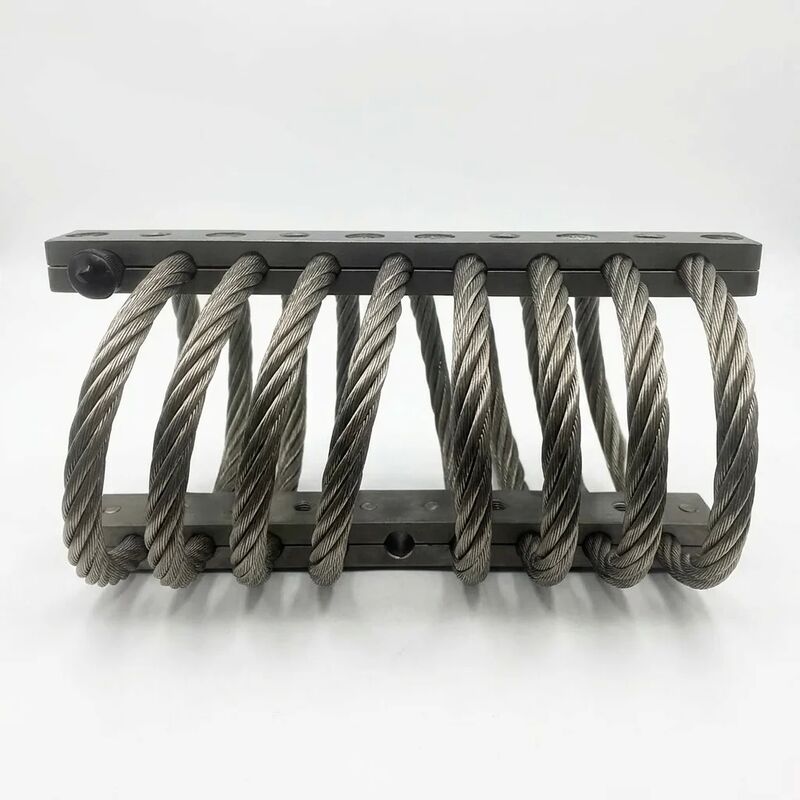

JGX-0958D-138A は、世界で最も要求の厳しい産業環境において信頼性の高い衝撃および振動保護を提供するように設計された頑丈な全金属ワイヤ ロープ防振装置です。直径 9.5 mm のステンレス鋼ワイヤ ロープを 8 つの精密成形コイルに巻き付け、高強度アルミニウム合金クランプ バーで固定したこのアイソレータは、非常にコンパクトな設置面積を維持しながら、マウントごとに最大 138 kg の静的荷重をサポートします。

全金属構造が重要な理由

時間の経過とともに劣化する従来のゴムまたはエラストマー製マウントとは異なり、JGX-0958D-138A には有機材料が含まれていません。撚り線ワイヤロープの螺旋から保持バーに至るまで、すべてのコンポーネントは金属です。これはつまり：

• ゼロクリープまたはエージング:材料疲労、圧縮永久歪み、長年の連続運転による硬化がありません。アイソレータは 1 日目と 10,000 日目で同じように機能します。
• 極端な温度耐性:-70°C ～ +260°C で減衰特性に変化を与えることなく動作します。北極設備、エンジンルーム、鋳造設備、砂漠の太陽光発電所に適しています。
• 化学的免疫:作動油、燃料、潤滑剤、オゾン、紫外線、塩水噴霧、工業用洗浄剤など、ゴムベースのマウントを急速に劣化させる物質の影響を受けません。
• 放射線および真空対応:全金属構造はポリマーがガスを放出したり脆くなる環境に耐えるため、真空チャンバーや高所での用途に適しています。

コンパクトな形状で高い静的耐荷重を実現

単一のコンパクトなユニットでマウントあたり 138 kg の静定格荷重を備えた JGX-0958D-138A は、優れた荷重対サイズ比を実現します。これにより、エンジニアは設置ごとに指定するアイソレータの数が減り、システムの複雑さ、重量、コストが軽減されます。 8 コイルの形状により、圧縮荷重、引張荷重、せん断荷重がワイヤ ロープのストランド全体に均等に分散され、多軸荷重条件下でも一貫した性能が保証されます。

最大 70 kg の動的荷重は、より線ワイヤ ロープに固有の摩擦ベースのエネルギー散逸メカニズムによって効果的に減衰されます。アイソレータがたわむと、個々のより線が互いにこすり合い、流体、ガス、または外部電源を必要とせずに、運動振動エネルギーを無視できる程度の熱に変換します。

過酷な動作条件向けに設計

マウンティングバー構成オプション

JGX-0958D-138A には、さまざまなアプリケーション要件に合わせて 2 つの取り付けバー材料が用意されています。

• ステンレス鋼棒:最大の耐食性と強度。海洋プラットフォーム、船舶、化学処理プラント、および長期間天候にさらされる屋外設置に推奨されます。
• アルミニウム合金棒 (6061-T6):優れた強度対重量比を備えた軽量の代替品。一般工業用途向けの白色アルマイト処理と、表面硬度と摩耗の多い環境での耐摩耗性を向上させる硬質アルマイト処理が可能です。

代表的な産業用途

JGX-0958D-138A は、機器の信頼性が稼働時間に直接影響する重工業環境で優れています。

• HVAC およびコンプレッサー システム:大型ターボ冷凍機、レシプロコンプレッサー、エアハンドリングユニットを建物構造から隔離し、振動の伝達や構造疲労を防ぎます。
• 発電設備：発電機セット、タービン補助システム、開閉装置キャビネットを自己誘発振動や外部地震事象から保護します。
• 重機とプレス:スタンピング プレス、射出成形機、CNC マシニング センターから工場の床や隣接する精密機器に伝わる力を軽減します。
• 採掘および採石設備:研磨粉塵、湿気、振動スクリーン、クラッシャー、コンベア駆動システムへの継続的な衝撃負荷に耐えます。
• 鉄道と交通機関:線路脇の信号キャビネット、車載電子機器の筐体、床下機器をレールによる振動や衝撃から隔離します。
• オフショアおよび海洋システム:商船や海上プラットフォームに搭載されているナビゲーション電子機器、通信ラック、機械システムを波による動きやエンジンの振動から保護します。
• 産業用ポンプステーション:水処理、石油およびガスのパイプライン、化学物質移送用途における大型の遠心ポンプおよび往復ポンプからの振動を減衰します。

エラストマーマウントと比較したパフォーマンス上の利点

• 予測可能な劣化のない寿命:ゴム製マウントは徐々に軟化してから硬化するという劣化曲線に従い、定期的な交換が必要ですが、JGX-0958D-138A は一貫した剛性と減衰係数を無期限に維持します。
• 環境シールは不要:漏れの危険性がある液体で満たされたダンパーや、紫外線や化学薬品に対する保護ブーツが必要なエラストマーとは異なり、全金属製の設計は本質的に環境攻撃の影響を受けません。
• 広い周波数範囲の効果:ワイヤ ロープの非線形剛性特性により、線形弾性マウントと比較して、高周波の構造ノイズの減衰を含め、より広い周波数スペクトルにわたって効果的な絶縁が実現します。
• 耐火性:全金属構造により、ゴム製マウントの燃焼に伴う火災負荷と有害な煙が排除されます。これは、密閉された機械スペースやトンネル用途での重要な安全上の考慮事項です。

ラピッドプロトタイピングとカスタマイズ

異なる定格荷重、コイル数、または取り付け穴パターンを備えたバリエーションが必要ですか?当社の社内エンジニアリング チームは、お客様の仕様に正確に一致するように JGX-0958 シリーズの設計を変更できます。ラピッド プロトタイピング機能により、カスタム構成を 2 ～ 3 週間以内にサンプリングできるため、検証の厳密さを損なうことなくプロジェクトを迅速に完了できます。

品質保証

すべての JGX-0958D-138A ユニットは、出荷前に 100% の寸法検査とサンプル ロットの動的テストを受けます。製造は、ISO 9001:2015 認定の品質管理システムに基づいて行われ、未加工のワイヤ ロープ スプールから完成したアイソレータまでの完全な材料トレーサビリティが保証されています。

防振要件についてご相談いただくか、特定の荷重構成の荷重たわみ曲線を含む技術データシートをリクエストするには、今すぐ当社のアプリケーション エンジニアリング チームにお問い合わせください。
