JGX-0958D-138A ワイヤーロープ振動隔離器 高性能耐腐蝕精密機器 UAVギンバル

JGX-0958D-138A 精密機器やUAVジンバル用耐食性ワイヤロープ防振装置

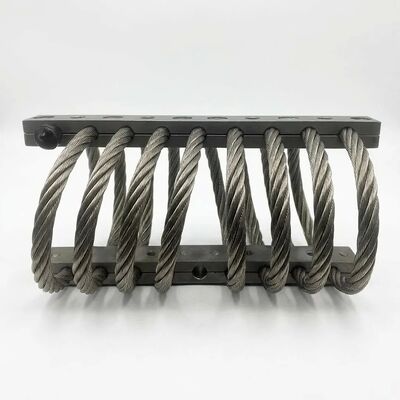

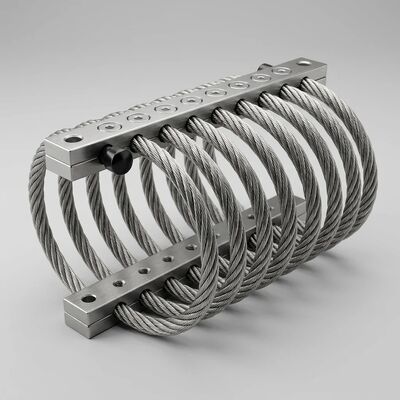

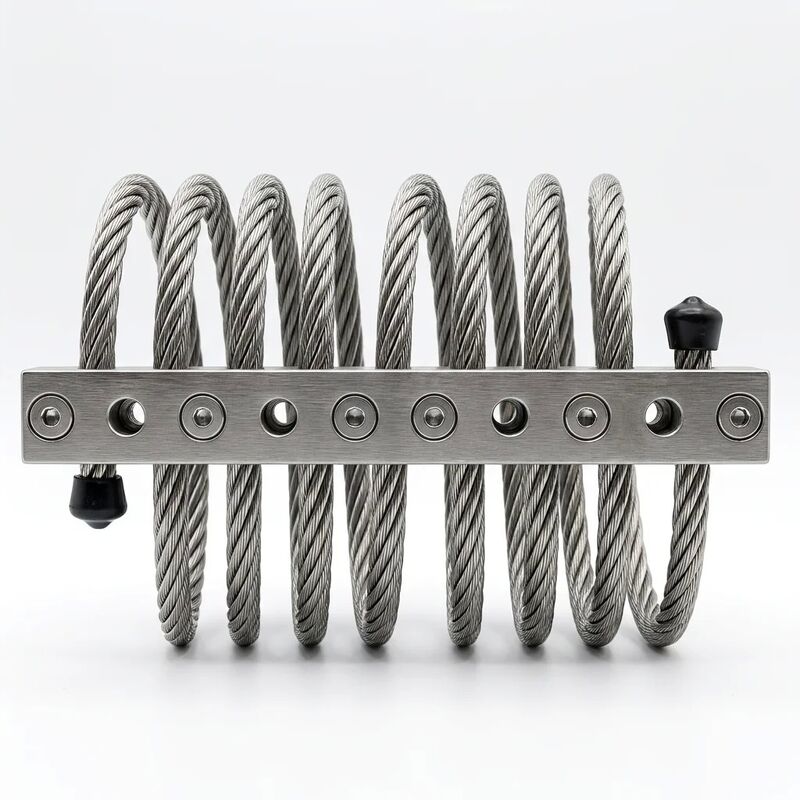

JGX-0958D-138A は、耐食性、長期安定性、および精密な振動制御が譲れない用途向けに設計されたプレミアムグレードのワイヤロープ防振装置です。直径 9.5 mm のマリングレード 316L ステンレス鋼ワイヤ ロープを 8 コイル構成で構成し、最大静荷重定格 138 kg に耐えるこのアイソレータは、塩分を多く含む沿岸大気、高湿度の熱帯環境、および化学的に攻撃的な工業環境でも数十年にわたるメンテナンスフリーのサービスを提供します。

優れた耐食性と耐老化性

JGX-0958D-138A の長寿命の核心は、妥協のない材料選択と表面処理です。

• 316L マリングレードのステンレス鋼ワイヤー ロープ:316 ステンレス鋼の低炭素バージョンは、溶接後または高温暴露後の粒界腐食に対する耐性を強化します。モリブデン含有量 (2 ～ 3%) は、塩化物が豊富な環境で優れた耐孔食性と隙間腐食性を実現します。これは、沿岸および沖合の用途において標準の 304 ステンレス鋼よりも重要な利点です。
• 電解研磨表面仕上げ:各ワイヤ ロープ アセンブリには、表面の欠陥、微小なバリ、埋め込まれた汚染物質を顕微鏡レベルで除去する電気化学的プロセスである電解研磨が施されます。結果として得られる鏡のように滑らかな表面は、腐食の開始部位を最小限に抑え、粒子の捕捉を軽減し、ASTM B117 テストに従って 1000 時間以上の耐塩水噴霧性を達成します。
• ポリマー分解ゼロ:ゴム、エラストマー、プラスチックのコンポーネントを使用していないため、時間の経過とともに亀裂が入ったり、硬化したり、膨潤したり、剥離したりすることがありません。アイソレータの減衰性能は耐用年数全体を通じて一定に保たれるため、従来のマウントで必要とされていた定期的な交換サイクルが不要になります。
• ガルバニック腐食の軽減:アルミニウム合金の取り付けバーが指定されている場合、独自の絶縁バリアがステンレス鋼とアルミニウムの直接接触を防ぎ、電解質（雨水、海しぶき、洗浄液）の存在下での異種金属間の電気腐食のリスクを排除します。

精密機器向けに設計された

精密機器には、それ自身のアーチファクトを生じさせない防振が求められます。 JGX-0958D-138A の非線形剛性曲線と摩擦ベースの減衰機構は、敏感なペイロードに対して明確な利点を提供します。

• 低振幅感度:より線ワイヤ ロープ構造は、ミリメートル未満の変位振幅でも効果的な絶縁を提供し、光学アライメント、レーザー ビーム経路、および干渉測定を微振動外乱から保護します。
• 共振増幅を伴わない広帯域ダンピング:設計外の周波数で振動を増幅する調整質量ダンパーとは異なり、JGX-0958D-138A の摩擦減衰は、二次共振ピークを導入することなく、広い周波数スペクトル (通常は 10 Hz ～ 2000+ Hz) にわたってエネルギーを散逸します。
• 磁気署名なし:完全オーステナイト系 316L ステンレス鋼構造は、焼きなまし状態では非磁性であるため、電子顕微鏡、MRI 補助装置、高精度磁場センサーなどの磁気に敏感な機器との干渉がゼロになります。
• 最小限のガス放出:全金属の潤滑剤不使用の設計により、揮発性有機化合物 (VOC) の排出が排除され、アイソレータは汚染制御が重要なクリーンルーム環境、真空システム、光学機器の筐体に適しています。

UAV ジンバルの安定化のために最適化

航空撮像プラットフォームには、独特の防振課題があります。アイソレーターは、ジンバルの制御権限を維持するのに十分な剛性を維持しながら、高周波モーターとプロペラの振動を減衰する必要があります。 JGX-0958D-138A は、次のようにしてこの問題に対処します。

• 非線形漸進的剛性:通常のジンバル動作 (小さなたわみ) では、ワイヤ ロープは柔らかい初期バネレートを提供し、高周波振動を効果的に分離します。激しい飛行操作や着陸時の衝撃 (大きなたわみ) の間、剛性は徐々に増加してジンバルの偏位を制限し、構造的接触を防ぎます。
• 単一ユニットでの多軸分離:単一の JGX-0958D-138A マウントは、圧縮、引張、せん断/ロール方向の同時絶縁を提供します。これにより、軸ごとに個別のアイソレータを必要とするシステムと比較して、ジンバル取り付けブラケットの設計が簡素化されます。
• 温度安定性性能:UAV の運用は、砂漠の暑さから高地の寒さまで、さまざまな環境に及びます。全金属アイソレーターは -70°C ～ +260°C まで同一の減衰特性を維持しますが、エラストマーマウントは低温では 300 ～ 500% 硬化する可能性があり、ジンバルの手振れ補正の品質を大幅に低下させます。
• 軽量な統合:アルミニウム合金 6061-T6 取り付けバーで構成すると、耐荷重を犠牲にすることなくアイソレーターの重量が最小限に抑えられ、UAV オペレーターがカメラ、センサー、バッテリーのペイロード割り当てを最大化できるようになります。

技術仕様

推奨アプリケーション

• 空撮とドローンジンバル:マルチローターおよび固定翼 UAV プラットフォーム上のシネマ カメラ、熱画像ペイロード、LiDAR スキャナー、マルチスペクトル センサーを安定させます。耐食構造は、沿岸調査作業や熱帯での展開条件に耐えます。
• 光学およびレーザー システム:レーザー干渉計、光学ベンチ、望遠鏡マウント、分光装置を、建物の振動、冷暖房空調設備による騒音、研究室や天文台の設置環境における足音の妨害から隔離します。
• 半導体製造装置：ウェハ検査ステーション、リソグラフィ アライメント システム、ピック アンド プレース ロボットを、ナノスケールの位置決め誤差の原因となる環境振動から保護します。
• 医療診断機器:CT スキャナーのガントリー コンポーネント、超音波トランスデューサー位置決めシステム、振動により測定精度が損なわれる可能性がある研究室分析装置など、高感度のイメージング機器を安定して取り付けます。
• 船舶用電子機器およびナビゲーション:民間船舶の GPS/INS ナビゲーション ユニット、ソナー処理ラック、衛星通信端末、ブリッジ電子機器をエンジンによる振動やウェーブ スラムの衝撃から守ります。
• 沿岸および沖合の監視ステーション:従来のマウントでは数カ月以内に腐食してしまう塩分を多く含む沿岸大気環境において、地震センサー、気象レーダー機器、環境監視機器を保護します。
• 食品および医薬品の加工:全金属で隙間のない電解研磨された表面は、厳しい衛生要件を満たしています。ゴム粒子、可塑剤、コーティングが生産環境を汚染する可能性はなく、振動フィーダー、充填機、打錠機の隔離に最適です。

長期的な価値提案

316L 電解研磨ワイヤ ロープ アイソレータの初期調達コストは、従来のエラストマー マウントの初期調達コストを超える可能性がありますが、総所有コストの計算では、以下を考慮すると全金属ソリューションが非常に有利になります。

• 交換コストの削減:スケジュールされたマウント交換間隔はありません。JGX-0958D-138A は、取り付ければすぐに使えるコンポーネントです。
• ダウンタイムの削減:装置は、マウントの検査や交換のためにシャットダウンすることなく稼働し続けます。これは、連続プロセス産業や遠隔の無人設置にとって重要です。
• 保険とコンプライアンスの特典:全金属耐火構造は、特に密閉された機械スペースにおいて、施設の防火評価や保険料の計算に有利に寄与する可能性があります。
• 一貫した製品品質:安定した機器の取り付けにより、一貫した製造公差が得られ、不良品が減り、長年の生産にわたって予測可能な計測結果が得られます。

カスタマイズとエンジニアリングのサポート

当社のアプリケーション エンジニアリング チームは、お客様の特定のニーズに合わせて JGX-0958 シリーズをカスタマイズできます。一般的なカスタマイズには、変更された荷重範囲に合わせたコイル数の調整、非標準の取り付け穴パターン、統合されたリミットストップ、および極端な化学環境向けの特殊な表面処理が含まれます。実現可能性の評価と迅速なプロトタイプの見積もりについては、要件をお知らせください。

今すぐ技術提案をリクエストしてください。機器の重量、設置面積、振動周波数スペクトル、環境条件を含めて、48 時間以内にカスタマイズされた推奨事項を作成します。
