JGX-1276D-233B ワイヤロープ振動隔離器 低共鳴ピーク 大屈曲ショック保護 233kg

JGX-1276D-233B 電線ロープ振動隔離器:低共鳴ピーク,大きな屈曲ショック保護

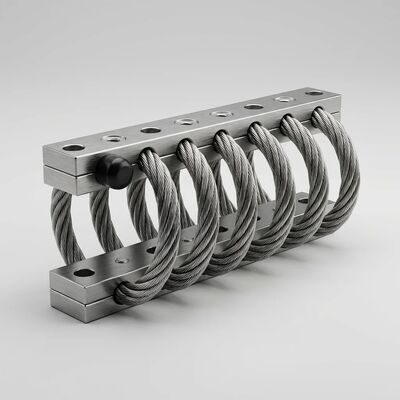

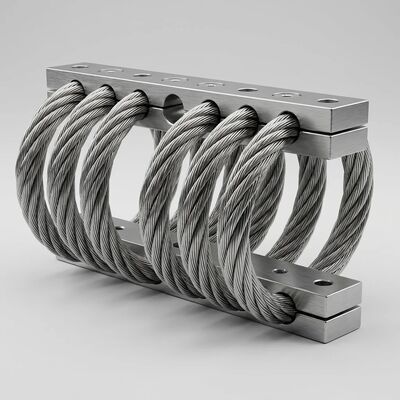

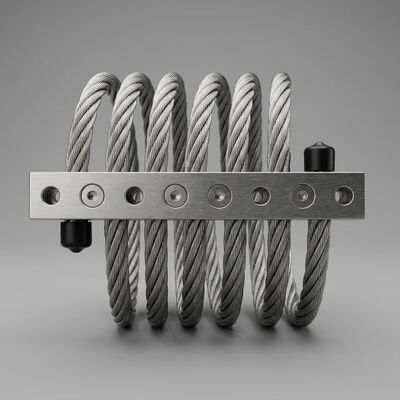

JGX-1276D-233Bは,従来のマウントが同時に達成するのに苦労する2つの重要な性能特性を提供するために設計された重用ワイヤロープ振動隔離器です.衝撃負荷下での異常な低共鳴ピーク増幅と寛大な傾斜能力12.7mm直径のステンレス鋼のワイヤロープで 6つの精密コイルに形作られ,最大静的負荷233kgで,この隔離器は,高衝撃で動作する機器のためのクラス最高の保護を提供します高振動環境では

響き の 頂点 を 理解 する ― なぜ 重要 な の か

すべての振動隔離器は,自然周波数で共鳴する.この周波数で,設計の悪い隔離器は,入力振動を5倍に増幅することができます.18時1軽度の振動源を壊滅的な力に変えて敏感な機器を損傷しますJGX-1276D-233Bの鎖状のワイヤロープ構造は,非線形硬さと摩擦抑制特性によってこの問題を根本的に解決します:

• 響き増幅は3以下1:線形スプリングダムパーシステムとは違ってJGX-1276D-233Bの漸進的な硬さ曲線と鎖間クーロン摩擦が結合して伝達性の曲線を平らにする隔離器の自然周波数では,増幅は3以下に保持されます.1相当負荷の典型的なエラストメリックマウントでは5〜10:1です.
• ブロードバンドエネルギー分散:ワイヤロープが曲がるにつれて 個々の糸は何千もの微小接触点で 互いに擦り合うのですこの分散摩擦メカニズムは,振動の運動エネルギーを広範囲の周波数範囲 (10 Hz から 2000+ Hz) で軽微な熱に変換する調整された質量と粘着性のあるダムパー溶液を悩ます狭帯域の有効性を排除します.
• 高周波では増幅がない隔離周波数以上では 伝播曲線が急落し 減少し続けます 二次共鳴もそして,自然周波数のハーモニックで刺激されたときにコイルスプリングアイソレーターで一般的に発生する高周波のパス・スルー・振動モードはありません..

大きく 傾ける 能力: 予期 さ れ た こと を 乗り越える

設備の保護は 単離装置が極端な条件下でどのように機能するかによって定義されます 定数操作ではなくJGX-1276D-233Bの大きな傾斜能力は 最悪のショックの時に生存を保証します:

• 損傷なく最大40%の傾斜:ワイヤロープの螺旋は 永久的な変形なしに 隔離器の名目高さの40%まで圧縮または拡張することができます.突然の衝撃負荷下で,この寛大な移動距離は,機器のシャーシに急にそれを送信するのではなく,徐々に衝撃エネルギーを吸収します.
• 累進的な負荷傾斜曲線:曲線が大きくなるにつれ ワイヤロープの糸は 徐々に引き締められ 引き締められ 硬化反応が生じ 自然に 最大移動を制限します This inherent snubbing behavior prevents hard bottoming-out that would otherwise transmit a secondary shock pulse to the payload—a critical safety feature for fragile electronics and precision instruments.
• 多方向ショック吸収:片軸ダムパーとは異なり,JGX-1276D-233Bの螺旋型幾何学により,圧縮,張力,シア/ロールで同時に大きな屈曲容量を提供します.一つのマウントは,あらゆる方向から衝撃を扱うシステム設計を簡素化し,必要な隔離装置の総数を削減する.
• 超負荷後,繰り返す性能:ワイヤロープ隔離器は,ラスタメリックマウントを永久に圧縮,撕裂,または脱laminateするショック事件の後,元の幾何学とダムピング特性を回復します.この繰り返し性は,鉄道コップラーによる衝撃から,船上機器の波の衝撃まで,繰り返し衝撃負荷を受けるアプリケーションにとって不可欠です..

テクニカル仕様

固定 棒: 材料 と 表面 処理

JGX-1276D-233Bは,異なるアプリケーション要件に合わせて2つのマウントバー材料で提供されています. マウントバーは,ワイヤロープヘリックスと機器の間のインターフェースです.適切な配置を選択することで 長期的に最適な性能が保証されます.

材料のオプション:

• ステンレス鋼棒:最大の耐腐蝕性と構造強度. 装着棒が気象にさらされる場合,屋外設置,海洋環境,重工業環境で推奨されます.塩噴霧ステンレスバーは,数十年に渡る使用期間において,最も高い固定力を保持します.
• アルミ合金棒 (6061-T6):優れた強度/重量比を備えた軽量な代替品です.重量に敏感なアプリケーションでは,毎キログラムが重要になります.例えば,空中プラットフォーム,移動機器,輸送可能なシステム.

アルミ棒の表面処理の選択:

• 白色アノジス:標準的な表面処理で アルミニウムの硬さを高めながら 金属的な外観を保ちます一般的な工業環境で,通常の湿度と温度条件に適しています.表面の酸化や軽度の磨きから効果的な保護を提供します.
• ハードアノード化:アルミ表面に より厚く 硬く オキシド層を 形成する特殊処理です磨砂粉に晒されている装置では好ましい選択です設備のメンテナンスの作業中に頻繁に操作したり,機械的な接触をする場合

WNRLNワイヤロープ隔離器の主要な特徴

• 使用寿命全体にわたって 変身や老化はありません
• 液体やガスに依存することなく,高い内部減圧
• 非常に広い動作温度範囲 (-70°C~+260°C)
• 装着構成と装着オプションの幅広く
• カスタム仕様のための迅速かつ経済的なプロトタイプ作成
• 耐久性 が 高い 建築
• 一つのユニットで優れた組み合わせた衝撃と振動隔離
• 化学 剤,海水,オゾン,紫外線,工業 溶媒 に 影響 さ れ ない

低共鳴と高傾きを必要とするアプリケーション

• 重要インフラストラクチャの地震隔離:地震 の 危険 性 が ある 地域 で サーバー 棚,通信 室,緊急 電源 システム を 保護 する.大幅な傾斜容量は地震移動に対応し,低共鳴増幅は低周波の地面運動中に機器の損傷を防ぐ.
• 移動式発電機とポンプセット:トレーラーに設置されたディーゼル発電機,水力発電機,移動式ポンプシステムを輸送中に道路による衝撃や振動から隔離する.静止状態での安定したマウントを提供しながら.
• 鉄道信号と線路端機器:敏感な信号リレー,軸カウンター,通信ノードを,列車の通過時の振動,列車の関節への衝撃,および保守車両の衝撃負荷の組み合わせの影響から保護する.
• 重工業機械:大型スタンププレス,鍛造ハンマー,および各作業サイクルが高エネルギーショックパルスを生成する石粉砕機を隔離する.低共鳴増幅は,特定の動作速度で振動増幅器になるために隔離器自身を防止.
• 高層構造物におけるHVACおよび冷却システム:屋根や中階に冷却装置や空気処理装置が設置されている場合,構造物による振動は建物の共鳴を引き起こす可能性があります.JGX-1276D-233Bの広範囲ダムピングは,これを防止し,風による揺れと熱膨張運動に対応します.
• 船舶およびオフショアプラットフォームの設備:ナビゲーション電子機器,レーダーシステム,機械機器を 波の衝撃,プロペラのカビテーション,動作信頼性について,同時に大きな傾きと低い共鳴が交渉できない状態.

性能比較:ワイヤロープと従来の隔離器

品質保証と試験

各JGX-1276D-233Bは,電動振動機テーブルで100%の次元検証とサンプル・ロット動的試験を受けます.伝達性の曲線は設計仕様に対して検証されます.負荷と傾斜の特徴は,定量容量に準拠していることを確認するために複数の圧縮レベルで測定されます.すべての製造はISO 9001:2015認証の品質管理の下で行われ,生鉄線ロープスロープから完成した隔離器まで,完全な材料のロット追跡が可能です.

会社情報

WNRLNは,産業用,商業用,工業用,工業用,工業用,商業用,工業用,工業用,工業用,工業用,工業用,工業用,工業用,工業用,工業用,工業用重型機器の用途製品ラインナップは,ワイヤロープ隔離器,振動マウント,摩擦ダムパー,ショックアブソーサー,および関連部品をカバーします.

自動車,ファン,圧縮機,ポンプ,エレベーター,化学機器,鉄道システム機械機器,大規模建設,発電,そして船舶.当社内のエンジニアリングチームは,特定のプロジェクト要件を満たすために,迅速なプロトタイプ作成とカスタムデザインサービスを提供します.

私たちの振動隔離ソリューションが 機器の信頼性と使用寿命を 向上させる方法について 今すぐご連絡くださいローカライズされた技術サポートと迅速な配達のために,私たちの権限のある代表者の1人と接続.

特殊な衝撃と振動隔離の要件について議論するために,私たちのアプリケーションエンジニアリングチームに連絡してください.調整された勧告と伝播性分析のために衝撃/振動環境.
