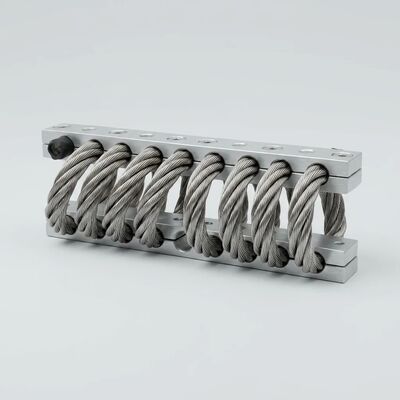

JGX-1278D-310B ワイヤロープ防振装置産業機器用高減衰係数ショックアブソーバ

JGX-1278D-310B — 重要な産業設備向けの高減衰ワイヤロープアイソレータ

機器の振動は単なる迷惑ではなく、摩耗を促進し、コンポーネントの寿命を縮め、動作精度を低下させます。のJGX-1278D-310Bワイヤーロープ防振装置は、これらの課題を発生源で解決します。高い減衰係数制御された内部摩擦によって振動エネルギーを吸収および消散する設計。全金属アーキテクチャにより定期的なメンテナンスの必要がなく、介入なしで毎年一貫した絶縁性能を実現します。

JGX-1278D-310B がいかにして優れた減衰を実現するか

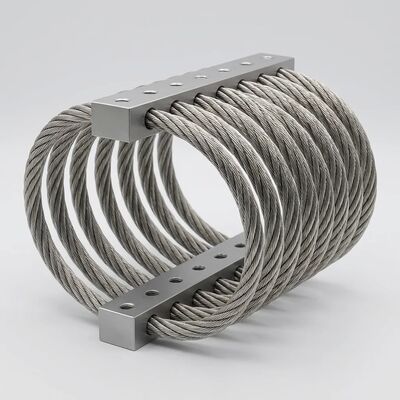

このアイソレータの中心には、らせん状に巻かれた AISI 304 ステンレス鋼ワイヤー ロープ複数の絡み合った糸で構成されています。振動または衝撃エネルギーがシステムに入ると、これらのストランドが顕微鏡レベルで互いにこすり合い、運動エネルギーを無視できる熱に変換します。クーロン（乾式摩擦）減衰。このメカニズムにより、減衰比15%を超える—従来のエラストマーマウントよりも大幅に高い—そして、時間の経過とともに劣化する油圧作動油、シール、または経年劣化に敏感なポリマーを使用せずに実現します。

JGX-1278D-310B の主要なパフォーマンス指標:

• 減衰比:10 ～ 15 Hz の固有周波数範囲全体で >15%
• 最大静荷重:1マウントあたり50kg、安定した荷重たわみ特性
• 振動減衰:効果的な絶縁は、固有振動数の 1.4 倍の低い周波数から始まります。
• ワイヤーロープの構造:直径6.4 mm、8コイル螺旋構成

メンテナンス不要の利点

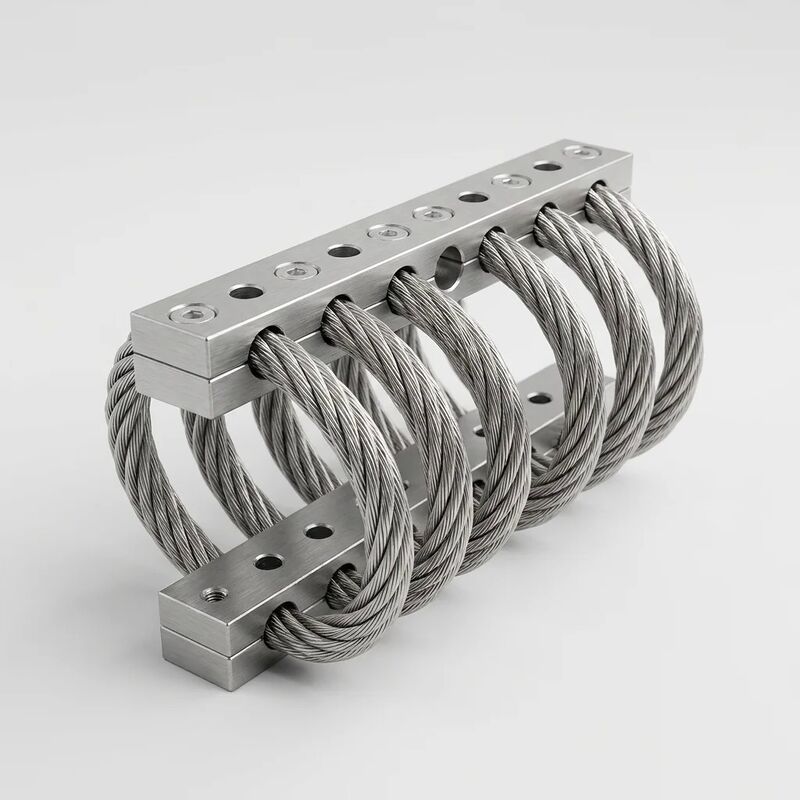

ゴム、シリコン、または作動油に依存する従来の防振装置は必然的に劣化します。ゴムが硬化して亀裂が入ってしまいます。油圧シールが漏れている。 JGX-1278D-310B は、これらすべての障害モードを回避します。独占的に金属構造。 AISI 304 ステンレス鋼ワイヤー ロープと組み合わせます。6061-T6 アルミニウム合金クランプブロック、本質的に以下の影響を受けないシステムを形成します。

• 熱老化:-40°C ～ +200°C で材料特性のドリフトなしで連続動作
• 化学腐食:電解研磨された表面仕上げに加え、油、冷却剤、弱酸に対するステンレス鋼本来の耐性を備えています。
• 紫外線とオゾンによる劣化:ゴムとは異なり、金属ロープは保護コーティングや定期的な交換を必要としません。
• 倦怠感：マルチストランド ロープ設計により、数百本の個々のワイヤに応力が分散され、致命的な単一点故障が防止されます。

沖合プラットフォーム、砂漠のポンプ場、無人変電所など、遠隔地で稼働する施設の場合、このメンテナンス不要の特性は、運用コストの削減アイソレーター交換のためのダウンタイムを排除しました。

環境耐性

実験室テストにより、JGX-1278D-310B は耐久性があることが確認されています。500時間以上の塩水噴霧にさらされるASTM B117 規格に準拠しており、孔食や構造劣化はありません。電解研磨された表面は、汚染物質が蓄積する可能性のある微小な隙間を排除することで清浄度をさらに高め、アイソレータを食品加工、製薬製造、および半導体のクリーンルーム環境に適したものにしています。

統合された技術仕様

JGX-1278D-310B が最大の価値を発揮する場所

• 産業用発電機セット:スキッドフレームからエンジンの振動を遮断し、ラジエーター、排気システム、電気パネルを疲労亀裂から保護します。
• HVAC コンプレッサーおよびポンプ ステーション:商業ビルやデータセンターにおける構造伝播ノイズの伝達を防止します。冷媒暴露によるゴムの劣化なし
• 船舶用エンジンルーム:商船や作業船での塩分を含んだ空気や継続的な低周波ディーゼル エンジンの振動に耐えます。
• 精密計測および実験装置:CMM マシン、レーザー干渉計、電子顕微鏡のサブミクロンの位置決め精度を維持
• 鉄道信号および線路側キャビネット:雨、ほこり、極端な温度に耐え、メンテナンスを必要とせずに何年にもわたる列車の通過振動に耐えます。

今すぐ見積もりやエンジニアリングに関する相談をリクエストしてください。当社は、JGX-1278D-310B を標準構成で提供するだけでなく、お客様の特定の絶縁要件に合わせたカスタム負荷定格および取り付け形状も提供します。
