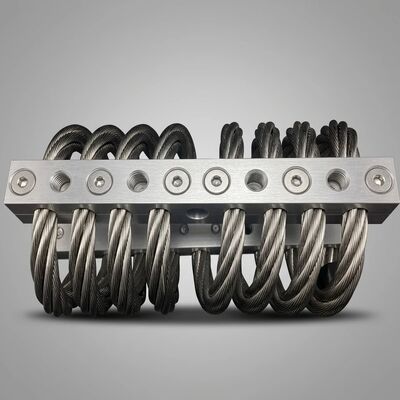

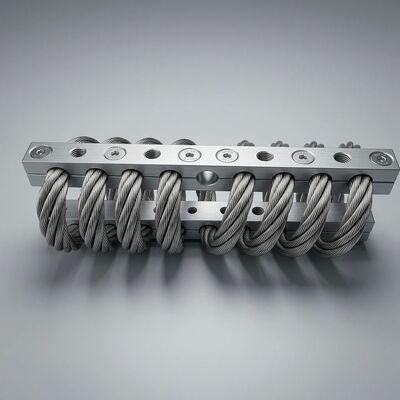

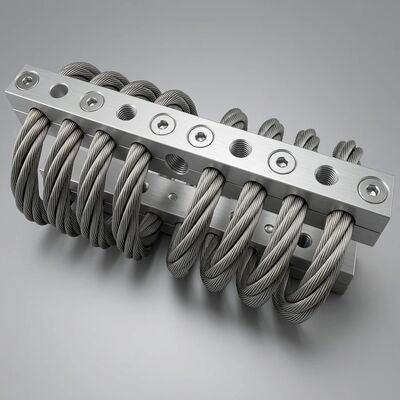

JGX-1598D-557B 全金属ワイヤロープ振動隔離器 厳しい環境のための高減圧共鳴抑制

JGX-1598D-557B — 腐食性、高温、高振動環境での永続的な使用向けに設計

絶縁コンポーネントに障害が発生すると、計画外のダウンタイム、付随的な機器の損傷、安全上の問題、高価な緊急交換など、その影響が連鎖的に発生します。のJGX-1598D-557Bワイヤーロープ防振装置は、これらのリスクを排除します。全金属建築エラストマーや油圧装置のように必然的に劣化することはありません。から構築AISI 304 ステンレス鋼ワイヤー ロープ(直径8.0 mm、6コイル螺旋構成)および6061-T6 アルミニウム合金クランプブロック、このアイソレータのすべての材料は、攻撃的な工業雰囲気下で無期限の耐用年数を実現できるように選択されています。

材料の選択: すべてのコンポーネントが重要な理由

ワイヤー ロープ エレメントに使用されている AISI 304 ステンレス鋼には、組成に 18% のクロムと 8% のニッケルが含まれており、孔食、隙間腐食、および応力腐食割れに抵抗する自己修復クロム酸化物不動態層を形成します。これは、ケミカルタンカー、医薬品処理装置、沿岸インフラなど、材料の破損が絶対に許されない用途に指定されているのと同じ合金ファミリーです。

6061-T6 アルミニウム合金クランプ ブロックは、電気腐食のリスクをゼロにしながら、優れた強度重量比を実現します。各ブロックは次の処理を実行します硫酸陽極酸化機械加工後、15 ～ 25 ミクロンの酸化アルミニウム層を形成し、追加の腐食保護と、取り付けられた機器と支持構造間の電気的絶縁の両方を提供します。この誘電体バリアは、取り付け界面での局所的な腐食を促進する可能性がある漂遊電流経路を防ぎます。

製造後、ステンレス鋼ワイヤロープアセンブリ全体に、電解研磨処理描画プロセスで表面の不純物や微細なバリを除去します。結果として生じる鏡のように滑らかな表面は、汚染物質の付着を最小限に抑え、未処理のワイヤ製品で通常疲労亀裂が発生する微細な応力上昇を排除します。

減衰の物理学: JGX-1598D-557B が摩耗コンポーネントなしでエネルギーをどのように散逸するか

JGX-1598D-557B 内部の減衰機構はクーロン（乾式摩擦）減衰粘性流体のせん断ではなく。ヘリカル ワイヤ ロープ アセンブリが振動によって曲がると、ロープ内の数百本の AISI 304 ストランドが接触点で互いに滑ります。各マイクロスリップ イベントは、界面摩擦を通じて少量の運動エネルギーを無視できるほどの熱に変換します。

このプロセスは、ロープの断面全体にわたって毎秒数千回繰り返され、測定された減衰比は 18% を超えています—非強化エラストマーマウントの典型的な約 5 ～ 10% を大幅に上回ります。重要なことは、減衰は消耗媒体からではなく、固有の材料界面の挙動から生じるため、減衰係数は数十年間の連続運転にわたって安定したままであるということです。

JGX-1598D-557B の性能特性:

• 固有周波数帯域:8 ～ 12 Hz、定格荷重範囲内でサポートされる質量を変えることで調整可能。プリロードを低くすると周波数が下方にシフトし、低周波分離が改善されます。
• 共振時の伝達率:18% を超える減衰比は共振増幅率を制限し、軽く減衰されたシステムが固有周波数を通過する場合に発生する破壊的な拡大を防ぎます。
• 絶縁効率:励起周波数が固有周波数の約 1.4 倍を超えると、透過率は 1 を下回ります。固有振動数の 2 倍により、振動伝達が 90% 以上減少します。
• 耐荷重:マウントあたりの定格静荷重は 80 kg。非線形の剛性曲線により、漸進的な抵抗が保証されます。機器が強く押されるほど、アイソレータの剛性が高まり、衝撃時の激しい金属間の接触が防止されます。

加速寿命試験によりメンテナンス不要の動作が検証済み

JGX-1598D-557B のメンテナンス不要の耐久性の主張を検証するために、生産ユニットは一連の加速劣化テストを受けています。

• ASTM B117 塩水噴霧:35°C で 5% NaCl 霧を連続 500 時間以上。暴露後の検査では、ピッチング、ワイヤロープ断面積の減少、クランプ予圧の変化がないことがわかります。電解研磨仕上げと AISI 304 冶金は設計どおりに機能します。
• 熱サイクル:-40 °C から +200 °C までを 1,000 サイクル、各極限で 30 分間放置。前後で測定された減衰比と剛性は、測定不確かさの範囲内（±2%）の偏差を示します。クランプ予圧の緩和は検出されませんでした。
• 耐久振動:15 Hz、定格負荷の 2 倍で 1,000 万サイクル。テスト後の分解検査では、ワイヤストランドの接触面が研磨されているが、測定可能な摩耗、疲労亀裂、または永久ヘタリはゼロであることが示されています。
• 衝撃過負荷:圧縮軸、引張軸、せん断軸に 3 倍の定格静荷重を 500 回繰り返し適用。ワイヤロープの滑りやクランプブロックの変形がなく、固有振動数の変化もありません。

これらの結果は、全金属設計原則が予測することを裏付けています。JGX-1598D-557B には次の要件が必要です。定期的なメンテナンス、潤滑、調整、定期交換は不要です。機器の動作寿命全体にわたって保護されます。

完全な性能仕様

JGX-1598D-557B がアイソレータ関連のダウンタイムを排除する産業分野

• 石油化学精製所:API 610 ポンプ パッケージと遠心圧縮機スキッドは、クラス I ディビジョン 2 の危険区域で動作します。全金属構造は静電気が蓄積するリスクがなく、時折の炭化水素の飛沫に耐えて膨潤したり軟化したりすることはありません。
• 海中および海洋機器:上部の発電機エンクロージャ、海水リフトポンプモジュール、および緊急消火ポンプパッケージは、継続的に塩分を含んだ海洋大気にさらされています。電解研磨された AISI 304 は、数十年にわたって孔食のない状態で使用できます。
• 採掘作業:一次クラッシャー排出フィーダー、振動スクリーン、SAG ミル駆動装置は、研磨粉塵、水スプレー、24 時間年中無休の稼働によりメンテナンス アクセスが現実的ではない場所で隔離されています。メンテナンス不要の設計により、アイソレータ検査のための計画的なシャットダウンが不要になります。
• 一次金属の生産:電気炉のヒューム抽出ファン、連続鋳造機の振動遮断、および 100°C を超える持続周囲温度での熱間圧延機のチョック遮断。この熱環境に耐えられるエラストマーはありません。
• 脱塩と水処理:塩素添加雰囲気における高圧逆浸透ポンプによる隔離。 AISI 304 冶金は、水処理施設で発生する濃度をはるかに超える濃度の塩化物による応力腐食割れに耐えます。

今すぐエンジニアリング サポートをリクエストしてください詳細な荷重たわみ特性評価、3D 取り付けエンベロープ図、または JGX-1598D-557B の競合見積については、こちらをご覧ください。 OEM 統合プログラムでは、カスタムのコイル数、ロープの直径、クランプ ブロックの形状を使用できます。
