JGX-1598D-557B 多軸ワイヤロープショック隔離器 多種多様な機器プラットフォームに汎用的なマウントを特徴とする

JGX-1598D-557B 1つの隔離プラットフォーム,すべてのマウントチャレンジ,すべての6軸がカバーされています

装置設計者は,常に緊張に直面しています. 機械の設置足跡に適した隔離ソリューションは,次の機械にきれいに適応することはめったにありません.角度のある設置面伝統的に,それぞれの変異は異なる隔離器部品番号を要求する.JGX-1598D-557Bワイヤーロープ振動隔離器でこれを解決します構成可能なマウントプラットフォーム棒から棒へ,棒から板へ, 45°傾き,90°垂直方向性をサポートする検証された6度自由度隔離あらゆる構成で

絶縁性能を損なうことなく,多用性を増やす

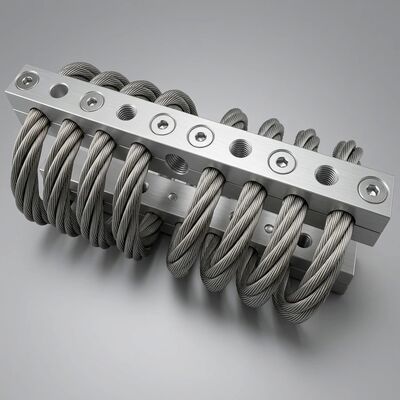

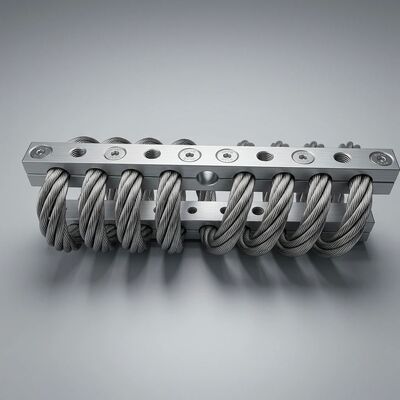

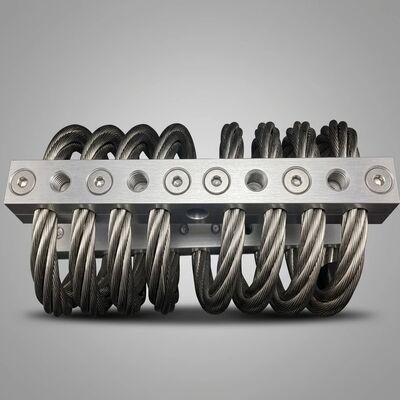

JGX-1598D-557Bは,取り付けインターフェースから隔離機能を分離します.6コイル螺旋線ロープ要素8.0 mm AISI 304 不oxidable steel から作られ,両端に 6061-T6 アルミの固定棒で終了. 固定棒自体は,普遍的な固定アダプターとして機能します:各棒には,複数の角度で向き合う精密加工されたスロットが含まれます.標準のメトリックと帝国式固定装置を受け入れます.

単一の隔離装置のプラットフォームから取り付け可能な装置:

• 標準的なバーからバー:装置の脚は上部の固定棒に直接固定され,下部の固定棒は基礎または支架に固定される.両方の固定面が平行で平坦な新作機械のデフォルト配置.
• 棒からプレートへのアダプター:機械製のベースプレートが下部のクランプバーにボルトを付け,ストッドを搭載したインターフェースを提供します.これは,機器ベースまたは基礎掘削パターンを変更することなく,既存のエラストメリックストッドマウントのためのドロップイン代替に隔離器を変換.
• 45度傾斜の固定:主要興奮が水平の角度に達すると,V型ディーゼルエンジン,傾斜コンベヤー駆動,45° スロット向きは,支配的な振動ベクトルと隔離器の主要な適合軸を並べます.これは垂直式マウントと比較して隔離効率を最大化します.
• 垂直方向90度垂直空間が限られているが,水平空隙がある装置では,固定棒は垂直に固定されます.複数の軸に完全に準拠している間に,設置された総高度を150mm未満に保つこと.

各構成は同じ負荷量 (固定80kg,マウントあたり衝撃120kg) と同じ6DOF隔離特性を維持する.機器OEMは,製品範囲全体で単一の隔離器シリーズに標準化することができます.供給の複雑性を軽減し,一組のパフォーマンスデータを評価し,共通のスペアパーツの在庫を維持する.

検証された多軸性能

JGX-1598D-557Bの性能は,すべての方向に準拠している定量的に特徴づけられた計測装置による多軸試験により,すべての6度自由度において:

• 圧縮 (Z軸):0~80kgの負荷範囲で静的傾斜は4~12mm.傾斜によって硬さは非線形的に増加する.小幅の振動隔離に柔らかい初期反応を備え,大きな振動ショック事件に対して徐々に堅牢な抑制を備える.
• ストレージ (Z軸逆方向):相互にロックされたクランプバー溝プロフィールが機械的にワイヤロープの端を捕獲し,持ち上げ力下で構造的連続性を維持します.従来の固定式設計では,緊張下でロープを引っ張る危険性があります.JGX-1598D-557Bの溝幾何学によりこの障害モードは排除されます.
• 切断 (X軸とY軸):横の適合は,回転不均衡,誤ったアライナメント,および地震的な地面運動による水平刺激成分に対応する.コイル構造は弾性的にブンクし,残余のオフセットなしで中心に戻ります.
• ロール,ピッチ,ヤウ (X,Y,Zについて回転):コイル組全体における差曲線は,角運動に対応し,質量分布が不均等または中心から離れているマウントポイントを持つ機器を扭曲振動伝達から保護する.

すべての軸で,レゾナンス増幅因子は3未満のまま刺激周波数がシステム自然周波数と正確に一致しても 隔離器はインプットを拡大しません変速回転機械では,各開始停止サイクルで共鳴を掃くこの特徴は長期的信頼性にとって不可欠です.

標準化された隔離器プラットフォームのシステムレベルの利点

JGX-1598D-557Bを機器ファミリー全体で採用すると,直接的な性能上の利点に加えて,複合的な運用上の利点が生まれる.

• 部品の簡素化1つの隔離部品番号はポンプ,コンプレッサー,発電機,補助機器に使用されます. メンテナンスストアでは SKUが少なく,フィールド・テクニシャンは 設置手順を"つしか 知らなくてはいけません.
• 予測可能な性能:エンジニアリングチームはJGX-1598D-557Bの負荷偏差と伝達性の特徴を1度評価し,その後検証されたデータを将来のすべての機器設計に適用します.新しい機械は,新しい隔離資格プログラムを必要としません.
• 改装対応性:棒から板へのアダプタオプションにより,JGX-1598D-557Bは,新しい基礎穴を掘ったり,機器ベースを変更することなく,使用中の機器の老朽化したエラストメリックマウントを置き換えることができます.保守 チーム は 構造 改造 を せずに 計画 的 な 停電 の 時 に 隔離 性能 を 向上 さ せる.
• 全世界の供給の一貫性制御された金属工学および尺寸仕様で製造された金属製品として,JGX-1598D-557Bは,生産量や出荷目的地に関係なく,同一の性能を提供します.鋳型ゴム製品で経験したように,バッチからバッチへの固化変化はありません.

総合的な技術データ

JGX-1598D-557Bプラットフォームアプローチが最大限の価値をもたらす場合

• 海上駆動系システム:単一のJGX-1598D-557B構成は,主推進エンジン,減速ギアボックス,および軸軸軸を,船舶クラス全体に隔離する.バール・トゥ・プレートアダプタは,船体改造なしでドライドック期間中に古いマウントをドロップインで交換することができます..
• 分散型発電:50kVAから500kVAまでのディーゼルと天然ガス発電機は同じ隔離プラットフォームを共有する.45度のスロットオプションは,スキッド平面に45度の角度でプライマリ刺激があるVブロックエンジンのための隔離を最適化します.
• 工場自動化セル:ロボットの脚台,ピック・アンド・プレイス・ゲントリベース,ビジョン・システム・マウントは全て同一の隔離器性能仕様から恩恵を受けますメンテナンスのチームは,部品番号を1つ保管し,施設内のすべてのマシンに一貫したインストールトルク値を適用します..
• 機関車と車両:フレームの下に設置された補助電源,HVACコンプレッサーパック, 牽引電子キャビネットは 軌道を誘発した衝撃負荷に何年も耐えられますバルからバーの配置は,ボルトを介して固定バーは,継続的な振動にもかかわらず,プレロードを維持.
• 風と太陽光発電の電子機器:インバーターキャビネットとトランスフォーマーキャビネットは,ナセルと地面に設置された装置では,60°C以上の日々の温度サイクルに直面します.全金属JGX-1598D-557Bは,エラストメリック代替品が悩むような熱漂流なしに,砂漠の昼から真夜中まで一貫した硬さを維持します.

今すぐアプリケーションチームと連絡してくださいJGX-1598D-557Bの最適配置を指定します特定の動作点に対して検証された負荷偏差データを提供する1営業日以内に提供します.
