JGX-0160D-3.2A ワイヤロープ振動隔離器 ブロードバンド周波数減衰 グローバル標準準拠 3DCADサポート

JGX-0160D-3.2A コンパクトワイヤロープ防振装置 – 広帯域減衰解析とデジタル設計統合

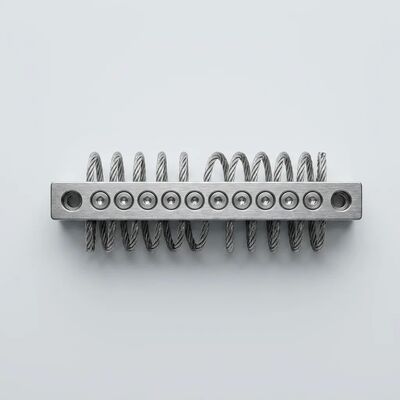

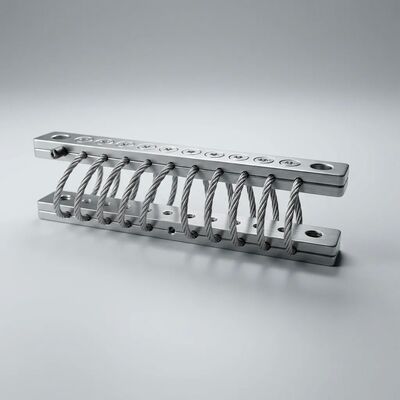

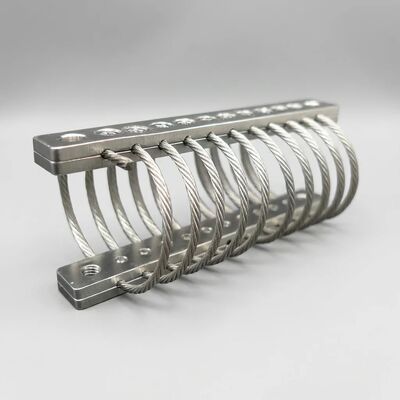

のJGX-0160D-3.2Aは、Xi'an Hoan の JGX-0160 シリーズの高精度コンパクト ワイヤ ロープ防振装置で、直径 1.6 mm のステンレス鋼 304 より線ケーブルを 10 ループ構成に配置し、アルミニウム合金 6061-T6 クランプ バーの間に固定して構築されています。最大静定格荷重が 3.2 kg、ユニット重量が約 0.25 kg のこのアイソレータは、広帯域の振動減衰、認められた規格への準拠、および迅速なデジタル設計の統合が必須の要件である軽量電子アセンブリ、アビオニクス モジュール、光学センサー パッケージ、および精密機器向けに専用設計されています。

ワイヤーロープアイソレーターにおける広帯域周波数減衰について

特定のカットオフ周波数以上でのみ効果的な絶縁を提供する単一自由度のスプリング ダンパー システムとは異なり、ワイヤ ロープ アイソレータは広帯域のエネルギー散逸根本的に異なる物理メカニズム、つまりストランド間のクーロン摩擦減衰によって実現されます。 JGX-0160D-3.2A の 10 個のループにはそれぞれ複数のワイヤストランドが含まれており、動的荷重下で相互にスライドし、乾燥摩擦によって機械振動エネルギーを無視できる熱に変換します。このメカニズムは、次の理由により非常に広い周波数範囲にわたって動作します。

• 非線形剛性プロファイル:ワイヤ ロープの形状は、漸進的な剛性を生み出します。低振幅の高周波絶縁では柔らかい初期応答が得られ、大振幅の低周波イベントではより硬い動作に移行します。これにより、線形アイソレータに特有の共振増幅ピークが防止されます。
• 多軸摩擦アクティベーション:あらゆる方向の振動（圧縮、せん断、ロール、または組み合わせ）により素線間の摩擦が活性化され、複数の個別のアイソレータの向きを必要とせずに真の全軸広帯域減衰が実現します。
• 周波数に依存しないダンピング:クーロン摩擦減衰は、低周波数で減少する粘性減衰とは異なり、本質的に周波数に依存しません。 JGX-0160D-3.2A は、準静的励起から高周波励起まで >15% の減衰比を維持します。
• 振幅依存の応答:励起振幅が大きくなると、より大きなストランド変位と摩擦が生成され、最も必要なときに比例してより強力な減衰が提供されます。

世界的な工業規格に準拠

JGX-0160D-3.2A は、国際的に認められた工業規格および規制規格に準拠したプロトコルに基づいて製造およびテストされており、一貫した品質と予測可能なパフォーマンスを保証します。

• 環境耐久性:塩霧暴露試験 (ASTM B117 に基づく)、UV 耐候性評価 (ASTM G154 に基づく)、および -40°C ～ +200°C の全動作範囲にわたる熱サイクルを通じて検証済み
• 衝撃および振動に関する認定:標準化された機械的衝撃および広帯域振動プロファイルの下でテストされ、制御された実験室条件下で絶縁効果と構造的完全性が検証されています。
• 材料のトレーサビリティ:ステンレス鋼 304 およびアルミニウム合金 6061-T6 材料バッチについては、ご要望に応じて工場試験証明書を含む完全な文書をご利用いただけます
• 品質管理:ISO 9001:2015 認定の品質管理システムに基づいて製造されており、受入検査、工程内検証、最終受け入れテストが文書化されています。

シームレスな設計統合のための、すぐにダウンロードできる 3D CAD モデル

西安 Hoan は、製品開発ワークフローを合理化するための包括的なデジタル エンジニアリング資産を提供します。

• マルチフォーマット CAD ライブラリ:3D モデルは、STEP (.stp)、IGES (.igs)、および SolidWorks、Autodesk Inventor、CATIA、および PTC Creo のネイティブ形式で利用可能で、すべての主要な機械 CAD プラットフォームと互換性があります。
• 構成のバリエーション:各モデル パッケージには、正確な取り付け穴の形状とファスナーのクリアランス ゾーンを備えた、ベース取り付け、サイド取り付け、および 45 度の圧縮方向が含まれています。
• 質量特性:CAD ファイルには、システムレベルの質量予算設定と動的解析のための正確な重量、重心、慣性モーメントのデータが含まれています
• アセンブリの統合:製造ドキュメント用の詳細なモデルとともに、大規模アセンブリのパフォーマンスに利用できる簡略化されたエンベロープ ジオメトリのバリアント
• 部品表:付属の仕様書には、調達および品質文書に必要な完全な材料、仕上げ、寸法データが記載されています。

技術仕様

取り付けバーの材質と表面仕上げのオプション

• アルミニウム合金 6061-T6 白色陽極酸化処理 (標準):自然な金属の外観を維持しながら硬度を高める非導電性表面処理。一般精密機器用途の標準仕様
• 硬質陽極酸化処理を施したアルミニウム合金 6061-T6 (オプション):表面層が深く硬化し、外観が黒くなります。機械的磨耗、頻繁な取り扱い、または過酷な化学物質への曝露を受ける設置場所に選択されます。
• ステンレス鋼棒 (オプション):最大限の耐食性、透磁率制御、または既存のステンレス鋼の取り付け構造との適合が必要な用途向けに、アルミニウムの代替品として利用可能

コア性能特性

• クリープや老化がない:全金属構造により、エラストマーアイソレーターの悩みの種である粘弾性緩和と酸化硬化が排除されます。
• 高い内部減衰:ストランド間の摩擦により、流体の漏れ、シールの劣化、または温度の影響を受けることなく、一貫したエネルギー散逸が実現します。
• 非常に頑丈:7*19 ストランド構造のステンレス鋼ケーブルは、疲労破壊することなく繰り返しの曲げ荷重に耐えます。
• 全軸保護:単一のアイソレータが圧縮、せん断、ロール入力を同時に処理します
• 環境耐性:化学薬品、海水、オゾン、紫外線、湿気、塩霧の影響を受けません。
• コンパクトかつ軽量：ユニット重量は 0.25 kg で、空輸、ポータブル、およびスペースに制約のある設置に最適です

アプリケーション

西安ホアンマイクロウェーブ株式会社について

2005 年に設立され、中国の西安に本社を置く西安 Hoan は、防振およびエネルギー吸収ソリューションの専門メーカーです。同社は、100 名を超える専門家からなる専任のエンジニアリング チームを含む 500 名を超える専門家を雇用しています。 ISO 9001:2015 認証に基づいて運営されている西安 Hoan は、ワイヤー ロープ アイソレーター、振動マウント、摩擦ダンパー、ショックアブソーバー、LC フィルターを含む製品ポートフォリオを 25 か国以上の顧客に提供しています。当社のソリューションは、産業機械、海洋工学、発電、鉄道および輸送システム、精密計装、商業建築サービスにわたって展開されています。

今すぐ当社のエンジニアリングチームにお問い合わせください3D CAD モデル、技術データシート、または JGX-0160D-3.2A を次の設計に統合するためのアプリケーション固有のコンサルティングをリクエストするには。
