JGX-0160D-3.2A クリーンルーム真空用に最適化された固有振動数ゼロアウトガスのワイヤロープ防振装置

JGX-0160D-3.2A 全金属ワイヤロープ振動隔離器 汚染に敏感な環境のための精密周波数マッチング

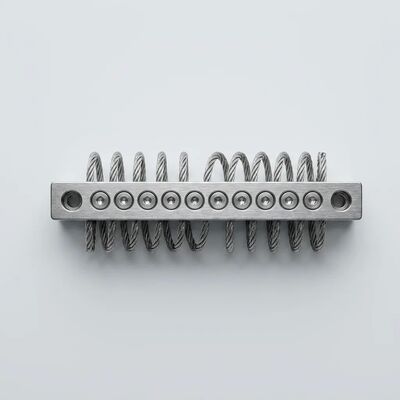

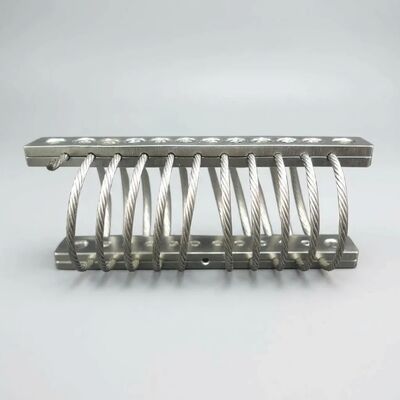

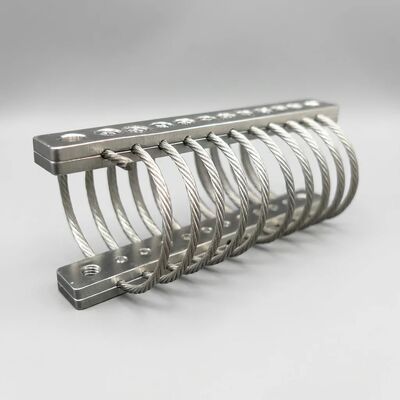

についてJGX-0160D-3.2Aこの10ループのコンパクトワイヤロープ隔離器は,高精度製造と研究における重要な課題を解決します.,1.6mmのステンレススチール304ケーブルとアルミ合金6061-T6のクランプバーから作られ,0.25kgのパッケージで3.2kgの静的負荷を搭載しています.完全に金属製の構造で 排出ガスを排除しますエラストメリックマウントに固有の粒子流出と化学溶解により,クリーンルーム,真空室,半導体,光学アプリケーションの好ましい隔離ソリューションとなっています.シアン・ホアンマイクロ波会社製ISO 9001:2015 品質管理の基準で

自然 の 周波数 最適化 の 科学

効果的な振動隔離は 基本的な関係に依存します隔離器の自然周波数は,望ましい伝播性の減少を達成するために,動作環境の支配的な興奮周波数より十分な範囲で低い位置に置かれなければならない.JGX-0160D-3.2Aについては,Xi'an Hoanがアプリケーションエンジニアリングプロセスの一部として詳細な周波数領域分析を提供します.

• 静的屈曲分析:支えられた質量の下では,隔離器の静的傾斜が垂直自然周波数を決定します.典型的な自然周波数は15〜25Hzです, 約21~35 Hz以上の興奮周波数で隔離効果 (伝達性 < 1) を提供する
• 伝播率曲線予測エンジニアは圧縮,切断,ロール軸の 周波数曲線に対する 完全な力伝達性を計算します設備の全動作速度範囲で隔離目標が達成されていることを確認できるようにする
• モダル分離の検証:システム分析により,隔離器の共鳴領域とサポート機器の構造モードと,設置基地の共鳴周波数の両方の間に十分な周波数分離が確認される.合致する増幅リスクの排除
• 負荷分布モデリング:複数の隔離装置の場合,個々の隔離装置の負荷は,各JGX-0160D-3を確保して,機器の重力中心の偏移を考慮して計算されます.2Aは,予測可能な自然周波数行動のために設計負荷範囲内で動作する
• 減緩貢献:<15%のクーロン減圧比で,自然周波数では共鳴増幅を約3 〜4*に制限し,軽く減圧されたスプリング隔離器では10 〜20*に比べ,響き帯を通過する始動・停止瞬時にさえも堅牢な保護を提供する

ゼロ の 排気 量:全金属 の 建築 に 関心 が ある 理由

クリーンルームの製造や真空システムでは 環境に放出される材料は全て 汚染源となる可能性があります従来の振動固定装置は,材料の組成により重大な危険を伴う.:

• エラストメア排出ガスメカニズム:ゴムとポリウレタン隔離剤は,反応していないモノマー,塑化剤,抗酸化物質,固化剤を含む揮発性有機化合物 (VOC) を継続的に放出します.真空システムでは,これらの揮発性物質は基礎圧力を上昇させる敏感な表面を汚染し,触媒を毒したり,堆積化学を変化させることもあります
• 分子膜堆積:放出された化合物は光学表面に凝縮して 分子膜を形成し 伝達を低下させ 散布を増加させ レーザーシステムや画像センサーの校正を変化させます顕微鏡
• 粒子生成:エラストメアは折りたたみのサイクル中に磨きになり,クリーンルームの粒子数仕様に違反し,半導体ウエファー加工に欠陥を引き起こすことができるマイクロおよびサブマイクロ粒子を放出する

JGX-0160D-3.2Aは,材料の選択によってこれらの障害モードを排除します.

• ステンレススチール304線ロープ:7*19 ストラント構造,固有的に有機物質を含まない,真空では排気しない,オートクラブを含むすべての一般的な滅菌方法 (121°C/134°Cの飽和蒸気) と互換性ガンマ放射線エチレン酸化物,水素過酸化物プラズマ
• アルミ合金6061-T6の固定棒:安定した表面酸化層を持つ鋳造アルミニウム,有機塗装や処理を必要としない,アノイド化オプション (白または硬) は有機残留をゼロにする無機電解プロセスを使用する
• アレッシブも潤滑剤もない鉄線ロープは,機械的に棒の間をクランプされます. 製造のどの段階でも,粘着剤,スレッドロック化合物,または組立潤滑剤は使用されません.

クリーンルームと真空との互換性の検証

無縫なエンジニアリング統合サポート

シアンホアンは,JGX-0160D-3.2Aが特定のアプリケーションで最適なパフォーマンスを確保するために,エンドツーエンド設計統合サービスを提供します.

• 予備設計レビュー:理想的な隔離器の構成と量を推奨するために, 振動環境の特徴化データと隔離性能目標
• CAD モデル アクセス:STEP,IGES,および主要なネイティブCADフォーマット (SolidWorks,Inventor,CATIA,Creo) で提供された詳細な3Dモデル,干渉チェックおよび組立ドキュメントのための正確な幾何学
• マウント設定ライブラリ:ベース・マウント,サイド・マウント,45度の圧縮方向性向けに利用可能なモデル;非標準のマウントインターフェイスのためにカスタムバー幾何学が開発できる
• 性能に関する文書:各アプリケーションは,予測された伝送性曲線,自然周波数分析,静的負荷検証,推奨されるインストールトルク値を含む技術報告書を受け取る.
• プロトタイプとテストサポート:量産コミットメントの前に,適合チェックと現場での性能検証のために利用可能な構成されたプロトタイプユニット

テクニカル仕様

主要な特徴

• 100%金属製の構造:有機物質ゼロ,排出ガスゼロ,粒子の生成ゼロ
• 変身や老化がない機械性能は設備の全使用期間中安定している.
• 周波数独立ダッピング:低ヘルツからキロヘルツの範囲で15%以上のダッピングを維持する
• 全軸隔離:一つのコンパクトユニットから同時に圧縮,切断,ロールに有効
• 環境免疫性化学物質,海水,オゾン,紫外線,湿度,塩噴霧の影響を受けない
• 消毒可能:オートクラブ,ガンマ,EtO,H2O2プラズマの不菌化と互換性
• UHV対応:仮想漏れや汚染リスクのない超高真空環境に適しています
• メンテナンスなし:検査,潤滑,調整,または予定された交換は必要ありません

分野別での応用例

シアン・ホアンマイクロ波株式会社について

2005年に中国西安に設立され,西安ホアンは500人以上の従業員と100人以上のエンジニアリング部門を持つ振動隔離製品の主要なメーカーに成長しました. ISO 9001:2015年に認定された施設は,ワイヤーロープの隔離装置を生産しています半導体製造,精密光学,産業自動化,海洋工学を含む産業にサービスを提供する振動マウント,摩擦ダムパー,ショックアブソーサー,LCフィルター発電25カ国以上の顧客を擁するXi'an Hoanは,製造規模とアプリケーション特有のエンジニアリングサポートを組み合わせて,個別化された隔離ソリューションを提供しています.

今日,私たちのアプリケーションチームと連絡してくださいクリーンルーム,真空,精密機器の隔離の要件を議論したり 3D CADモデルと JGX-0160D-3 の自然周波数分析を依頼したりします2A あなたの特定のアプリケーション.
