JGX-0240D-6.3A ワイヤロープ振動隔離器 高度疲労 寿命 二重モード操作 通過保護 非線形ダッピング

JGX-0240D-6.3A ワイヤロープ防振装置 – 冶金疲労科学を連続使用時の除振に応用

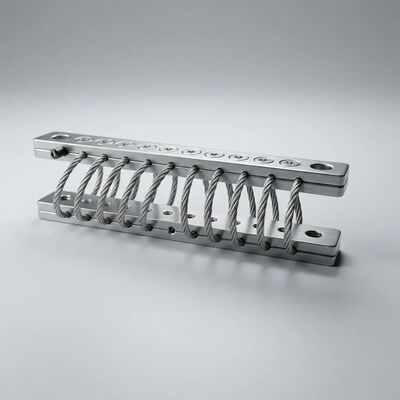

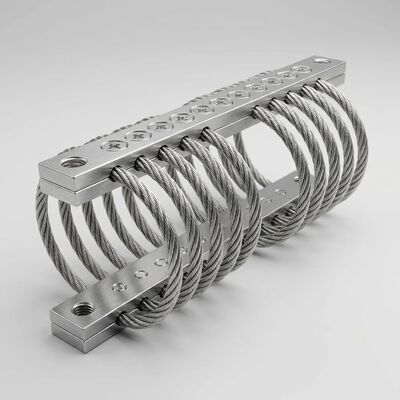

のJGX-0240D-6.3Aは、Xi'an Hoan の JGX-0240 シリーズのミッドレンジ ワイヤ ロープ防振装置を代表し、洗練された 10 ループ形状に配置された直径 2.4 mm のステンレス鋼 304 ケーブルを採用し、ユニットあたりの静荷重定格は 6.3 kg です。コンパクトな自重 0.45 kg のこのアイソレータは、産業機器保護における 3 つの重要な要件に対処するために、第一原理に基づいて設計されています。冶金学的に保証された高い疲労寿命24時間年中無休の連続稼働機械向け、統合されたデュアルモード保護これにより、個別の運用隔離システムと輸送隔離システムが不要になります。非線形漸進減衰これにより、外部スナバやトラベルストップを必要とせずに、過負荷時の機械的な底付きを本質的に防止します。 ISO 9001:2015 認定製造により、バッチ間の一貫性が保証されます。

無限疲労寿命の冶金学

機械部品の疲労破壊は、十分に特徴付けられた原則に従います。つまり、周期応力振幅、平均応力レベル、材料耐久限界、および応力集中要因が集合的に、部品が最終的に故障するか永久に存続するかを決定します。 JGX-0240D-6.3A のワイヤ ロープ設計は、事実上無制限の耐用年数を実現するために次の原則を活用しています。

• 耐久限界を下回る場合:オーステナイト系ステンレス鋼は、真の疲労耐久限界、つまりサイクル数に関係なく、それ以下では疲労破壊が発生しない応力振幅を示します。 7*19 ストランド構造の 133 本の各ワイヤは、定格負荷条件下でこのしきい値を下回る応力レベルで動作します。これは、材料が有限寿命疲労領域に入ることは決してないことを意味します。これは、サイクルごとにポリマー鎖の切断が蓄積し、最終的な故障が確実になるエラストマーマウントとは根本的に異なります。
• 分散ひずみアーキテクチャ:アイソレータがたわむと、曲げ曲率が 10 個のワイヤ ロープ ループすべてに分散されます。各ループ内では、7*19 ストランドの形状により、それぞれ 19 本の個別のワイヤで構成される外側の 7 本のストランド全体に曲げがさらに分散されます。このマルチレベルの荷重分散により、より単純なスプリングまたはエラストマー設計で疲労亀裂を引き起こす応力集中が排除されます。
• 耐フレッティング摩耗性:減衰をもたらす素線間の摩擦も、フレッチングの潜在的な懸念を引き起こします。ただし、ステンレス鋼ワイヤーの表面は、マイクロスリップ条件が繰り返されると、安定した自己制限的な酸化物釉薬を生成します。このトライボロジー層は、効果的な減衰に必要な摩擦係数を維持しながら、適合性の低いスライディングペアで見られる進行性の材料損失を発生させることなく、下にある金属を保護します。
• 環境加速なし:ほとんどのエンジニアリング合金における疲労亀裂の成長は、腐食環境によって加速されます (腐食疲労)。 JGX-0240D-6.3A のステンレス鋼 304 構造は、海洋大気や軽度の化学物質への曝露を含む、すべての通常の産業環境においてこの加速メカニズムの影響を受けません。実験室の空気中で測定された疲労性能は、アイソレータの耐用年数全体にわたる設置された性能を表します。

デュアルモード保護: 転送と動作の妥協を排除

従来の機器の絶縁戦略では、運用上の矛盾が生じることがよくあります。ソフト マウントは動作中の振動絶縁を最適化しますが、輸送中の過度の動きを許容します。一方、硬いマウントは輸送時の衝撃から保護しますが、使用中の振動減衰は不十分です。 JGX-0240D-6.3A は、その固有の機械的特性によってこの問題を解決します。

• 動作モード:通常の振動振幅 (±2 ～ 5 mm) では、ワイヤ ロープ ループは低剛性領域で動作し、ストランド間の摩擦により 15% を超える安定した減衰が得られます。アイソレータの固有周波数 12 ～ 20 Hz (負荷に依存) は、一般的な機械の励起周波数よりも低く、伝達率 <1 を実現し、連続運転中に効果的な絶縁を実現します。
• 交通モード (自動):輸送時の衝撃に典型的な大きな変位 (±8 ～ 15 mm) を受けると、ワイヤ ロープの形状は進行性の剛性領域に移行します。有効バネレートは非線形に増加し、総変位を制限すると同時にクーロン減衰力を増加させます。つまり、大きな動きが比例してより大きな摩擦が発生します。アイソレーターは、ハンドリング時の落下、車両の衝撃、レールの衝撃を底付きすることなく吸収し、手動による構成変更を必要としません。
• シームレスな移行:モード間の個別の切り替えポイントはありません。剛性と減衰特性は変位振幅に応じて連続的に変化し、あらゆる動作条件および輸送条件にわたってスムーズで予測可能な動作を保証します。機器設計者は、動作絶縁システムと輸送絶縁システムを個別に指定する必要がなく、機械設計と設置/試運転ワークフローの両方が簡素化されます。
• インストールの簡素化:JGX-0240D-6.3A は両方のモードで常にアクティブであるため、輸送後にロックダウン ボルトを取り外す必要がなく、輸送用ブラケットを廃棄する必要がなく、輸送時の拘束具を忘れて機器が損傷するリスクもありません。工場で設置されたアイソレータは、出荷、取り扱い、設置、試運転、および動作寿命全体にわたって機器を保護します。

非線形減衰力学: 底付き防止機能を内蔵

線形振動絶縁装置にはよく知られた脆弱性があります。励起が設計振幅を超えると、絶縁装置は機械的限界までたわみ、トラベルストップに衝撃を与え、保護された機器に衝撃パルスを直接伝えます。 JGX-0240D-6.3A は、ジオメトリ主導の非線形性によってこの故障モードを排除します。

• 段階的な幾何学的な強化:ワイヤ ロープのループが最大変位に向かってたわむと、ケーブルの形状が変化し、有効剛性が増加します。ループがきつくなり、曲げ半径が減少し、より線ケーブルを通る荷重経路がより直接的になります。この幾何学的な効果により、力と変位の曲線が滑らかに増加し、機械的な厳しい限界に近づきますが、到達することはありません。
• 振幅比例エネルギー損失:クーロン摩擦力は、滑り面間の垂直抗力に比例します。ワイヤロープの張力がたわみとともに増加すると、ストランド間の接触圧力が増加し、摩擦力が増加し、したがってサイクルごとに消費されるエネルギーが増加します。極端な衝撃条件下では、瞬間的な減衰比が 25% を超える場合がありますが、通常の振動振幅では公称値が 15% を超える場合があります。
• セルフセンタリング弾性回復:何らかのたわみが発生した後、ワイヤ ロープの弾性ひずみエネルギーによってアイソレータは正確に中立位置に戻ります。永久的なセットやラチェットドリフトはなく、衝撃後に手動で再センタリングする必要もありません。この自己調心動作は、ケーブルの金属バネ特性に固有のものです。

JGX-0240D-6.3A 技術仕様

クランプバーの表面処理オプション

• 白色アルマイト処理（標準）：電解酸化アルミニウム層、厚さ 5 ～ 15 μm、非導電性、自然な金属の外観。屋内の産業用および一般機器の用途に最適
• 硬質陽極酸化処理 (オプション):厚さ 25 ～ 50 μm の深い酸化層により、表面硬度が大幅に向上しました (400 ～ 500 HV)。摩耗環境、屋外設置、または取り付けインターフェースの機械的耐久性の向上が必要な用途に選択されます。
• ステンレス鋼クランプバー (オプション):海洋飛沫ゾーン、化学プラントの雰囲気、または食品グレードの洗浄環境向けの完全なステンレス構造。 ASTM A967に準拠した不動態化処理済み

パフォーマンス特性の概要

• 冶金学的に無限の疲労寿命 – 定格条件下で材料の耐久限界以下で動作します
• 常にアクティブなデュアルモード保護 - モード切り替え、ロックダウンハードウェア、交通機関固有の手順は不要
• 非線形プログレッシブダンピング – 外部スナバーやトラベルストップを必要としない内蔵過負荷保護
• ゼロクリープおよびゼロ老化 - 粘弾性緩和、酸化硬化がなく、永久に安定した特性
• 全軸絶縁 - 単一のコンパクトなユニットが圧縮、せん断、ロール入力を同時に処理します
• 環境に優しい構造 - 化学薬品、海水、オゾン、紫外線、湿気、塩水噴霧の影響を受けません。
• 幅広い温度機能 – ディレーティングなしで−40°C ～ +200°C のフルパフォーマンスを実現
• メンテナンスフリーの操作 - 検査スケジュール、潤滑剤、部品交換は不要です。

業界での応用例

西安ホアンマイクロウェーブ株式会社について

中国の西安に本社を置き、2005 年から操業している西安 Hoan は、防振およびエネルギー吸収製品の専門メーカーとしての地位を確立しています。同社の ISO 9001:2015 認定施設には、振動分析、材料工学、製品開発に重点を置いた 100 名を超える専門家からなるエンジニアリング部門を含む、500 名を超えるスタッフが勤務しています。西安ホアンの製品範囲には、ワイヤー ロープ アイソレーター、振動マウント、摩擦ダンパー、ショックアブソーバー、LC フィルターが含まれており、世界 25 か国以上でファクトリー オートメーション、海洋工学、発電、鉄道システム、建築サービス、精密計器の顧客にサービスを提供しています。

今すぐ当社のエンジニアリング部門にご連絡ください連続使用の防振アプリケーションについて話し合ったり、疲労性能に関する資料を請求したり、特定の動作条件下での JGX-0240D-6.3A のプロトタイプ評価を手配したりできます。
