JGX-0240D-6.3A 電線ロープ振動隔離器 非磁気低透気設計 環境に優しい RoHS REACH 準拠

JGX-0240D-6.3A ワイヤロープ防振装置 – EMI に敏感な環境規制された設置のための非磁性材料エンジニアリング

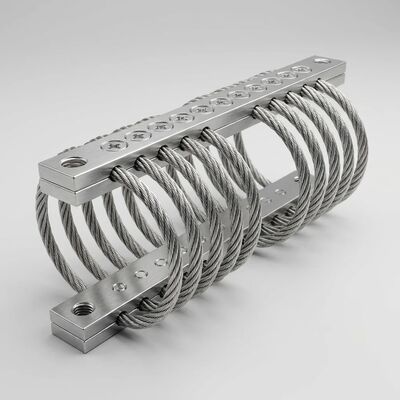

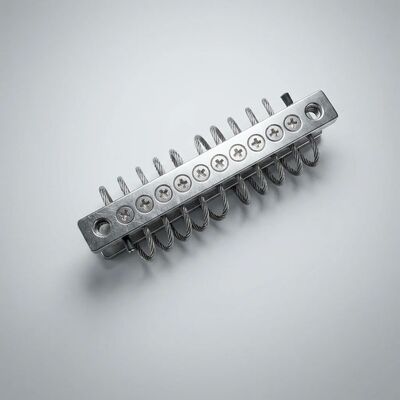

のJGX-0240D-6.3Aは、JGX-0240 シリーズのミッドレンジ ワイヤ ロープ防振装置で、静荷重定格 6.3 kg の 10 ループ アーキテクチャの直径 2.4 mm ステンレス鋼ケーブルを備えています。この構成の特徴は、次の機能が利用できることです。完全に非磁性、低透磁率の材料を選択そして検証されましたRoHS および REACH 環境規制への準拠– 磁気共鳴画像装置、粒子線計測装置、精密電磁測定装置、および厳しい環境物質制限が適用される施設の近くに設置する場合に適切な選択となります。すべての構成は、西安ホアンの ISO 9001:2015 認定品質管理システムに基づいて製造されています。

透磁率とその精密機器への影響を理解する

透磁率 (μr) は、材料が外部磁場にどのように反応するかを定量化します。 μr が 1 より大幅に大きい材料は磁束線を集中させ、その付近の磁場を歪めます。精密な科学機器や医療機器の場合、近くの構造ハードウェアからの小さな磁場の歪みであっても、許容できない測定誤差が生じる可能性があります。

• MRI 画像アーティファクト:MRI ボア近くの強磁性アイソレータ コンポーネントは、磁化率アーチファクト、つまり再構成された画像に局所的な信号ボイドや幾何学的歪みを生成します。これらのアーティファクトは病理を覆い隠したり、偽陽性の兆候を生み出したりして、診断の精度を損なう可能性があります。非磁性アイソレータ ハードウェアにより、このアーティファクトの発生源を完全に排除します
• 電子顕微鏡のビーム偏向:走査型および透過型電子顕微鏡は、電磁レンズを使用して電子ビームを照射します。近くの鉄製ハードウェアからの漂遊磁場によりビームが偏向され、解像度が低下し、非点収差が生じ、カラムの位置合わせ手順が複雑になります。非磁性アイソレータ材料がビーム経路の完全性を維持
• 質量分析計の質量精度:磁気セクターおよびイオン サイクロトロン共鳴質量分析計は、質量精度を得るために正確な磁場の均一性に依存します。強磁性材料が近づくと磁場が歪み、質量校正が変化し、分解能が低下します。低透過性アイソレータはこの干渉を回避します

制御された磁気署名のための材料オプション

材料認証:ASTM A240/A276 に基づく化学組成および ASTM A342 に基づく透磁率測定を文書化したミルテスト証明書を各生産バッチに提供することができ、規制環境での設置適格性をサポートします。

環境規制への準拠: RoHS および REACH

欧州およびその他の規制市場へのアクセスでは、物質制限規制への文書化された遵守がますます求められています。 JGX-0240D-6.3A は、次の 2 つの最も世界的に重要なフレームワークに対して検証されています。

• RoHS (有害物質の制限、修正 2015/863 を含む指令 2011/65/EU):実験室分析により、すべての構成材料が、鉛、水銀、カドミウム、六価クロム、ポリ臭化ビフェニル (PBB)、ポリ臭化ジフェニルエーテル (PBDE)、フタル酸ビス(2-エチルヘキシル) (DEHP)、フタル酸ブチルベンジル (BBP)、フタル酸ジブチル (DBP) の 10 種類の制限物質の最大濃度閾値を下回っていることが確認されています。フタル酸ジイソブチル（DIBP）。全金属構造には、エラストマーベースの防振製品に一般的に含まれるフタル酸系可塑剤や臭素系難燃剤が本質的に含まれていません。
• REACH (化学物質の登録、評価、認可および制限、規則 EC 1907/2006):包括的な物質インベントリにより、JGX-0240D-6.3A の製造に使用される材料やプロセス化学物質には、重量比 0.1% を超える濃度の高懸念物質 (SVHC) が含まれていないことが確認されています。これには、附属書 XIV (認可リスト) および附属書 XVII (制限リスト) にリストされている物質が完全に存在しないことが含まれます。完全な材料開示文書が維持され、サプライチェーンのデューデリジェンス提出に利用可能です
• 耐用年数が終了したマテリアルの回収:ステンレス鋼のワイヤー ロープとアルミニウム合金のクランプ バーはどちらも、確立された金属回収ストリームを通じて 100% リサイクル可能です。この材料にはプラスのスクラップ価値があり、分解や有害廃棄物の処理を行わずに処理できます。これにより、電気電子機器廃棄物 (WEEE) 指令および同様の拡大生産者責任フレームワークへの準拠が世界中でサポートされます。
• 紛争鉱物報告:サプライチェーンのデューデリジェンスにより、JGX-0240D-6.3A に使用されているスズ、タンタル、タングステン、金 (3TG) (存在する場合) が OECD デューデリジェンス ガイダンスに準拠した製錬所から供給されていることを確認します。 SEC 規則 13p-1 (ドッド・フランク セクション 1502) 準拠レポートに利用可能なドキュメント

規制された環境における連続勤務疲労性能

医療、科学、環境モニタリング用途の機器は頻繁に継続的に動作するため、アイソレータの信頼性が患者の安全性とデータの完全性を考慮します。全金属製の JGX-0240D-6.3A は、エラストマー アイソレータの寿命を制限する劣化メカニズムがなく、安定したパフォーマンスを提供します。

• 滅菌サイクルの生存率:医療機器や研究機器は繰り返し滅菌されます。 JGX-0240D-6.3A は、機械的特性や寸法安定性を変えることなく、オートクレーブ滅菌 (121°C または 134°C の飽和蒸気)、ガンマ線照射 (標準 25 kGy 線量、反復可能)、エチレン酸化ガス曝露、および過酸化水素蒸気/プラズマ低温滅菌に耐えます。エラストマーアイソレータはガンマ線滅菌や熱滅菌によって劣化し、通常は交換が必要になるまで 20 サイクル未満しか寿命を持ちません。
• 化学洗浄の互換性:70% イソプロピル アルコール、次亜塩素酸ナトリウム溶液 (最大 10%)、第 4 級アンモニウム化合物、過酸化水素溶液、過酢酸製剤などの一般的な実験室および臨床用消毒剤は、ステンレス鋼や陽極酸化アルミニウムには影響を及ぼしません。膨張、ひび割れ、軟化が起こらない - 化学薬品にさらされるとゴム製アイソレーターが急速に劣化する特性
• 敏感な環境でのガス放出:100% 金属構造により、揮発性有機化合物の排出が完全に排除されます。近くの材料からのガス放出によりバックグラウンドスペクトルが上昇する質量分析研究所、分子膜の堆積によりミラーやレンズの性能が低下する光学研究所、および空気中の分子汚染が歩留まりに影響を与える半導体クリーンルームでは、JGX-0240D-6.3A は動作環境の汚染ゼロに貢献します。

技術仕様

主な特徴

• 非磁性材料オプション – 316L 構成でμr < 1.02、ASTM A342 に従って検証
• 完全な RoHS 準拠 - 10 種類の制限物質すべてが MCV 閾値を下回っています
• REACH 完全準拠 – 0.1% w/w を超える SVHC ゼロ、完全な材料開示が可能
• 耐用年数終了時に 100% リサイクル可能 – 標準的な金属リサイクルによるステンレス鋼とアルミニウムの回収
• 滅菌対応 - オートクレーブ、ガンマ、EtO、H₂O₂ プラズマでの分解なし
• 化学洗浄に耐性 – 一般的な実験室用消毒剤や工業用洗浄剤は効果がありません
• ガス放出ゼロ – 揮発性有機化合物、分子膜の堆積、粒子の脱落がありません
• クリープや経年劣化がない - 装置の全寿命にわたって冶金学的に安定した特性
• 広い温度範囲 - −40°C ～ +200°C で機械的特性の変化なし
• メンテナンスフリー – 定期的な検査、注油、交換は必要ありません。

分野別の応用例

西安ホアンマイクロウェーブ株式会社について

2005 年に設立され、中国の西安に本社を置く Xi'an Hoan Microwave Co. Ltd. は、防振およびエネルギー吸収製品の専門メーカーです。同社は、振動解析、材料科学、品質保証の専門家 100 名以上からなるエンジニアリング部門を含む、500 名を超える専門家を雇用しています。 ISO 9001:2015 認定の製造施設では、ワイヤー ロープ アイソレーター、振動マウント、摩擦ダンパー、ショックアブソーバー、LC フィルターを製造しています。西安ホアンは、医療画像、分析機器、半導体製造、科学研究、環境モニタリング、精密工学分野にわたって 25 か国以上の顧客にサービスを提供しています。同社は、世界中の規制市場における顧客の認定要件をサポートするために、包括的な材料認証と規制遵守文書を維持しています。

今すぐテクニカルコンプライアンスチームにご連絡くださいRoHS/REACH 宣言、透磁率試験証明書、または EMI に敏感なアプリケーションまたは環境規制のアプリケーションにおける非磁性 JGX-0240D-6.3A 構成の材料仕様に関するコンサルティングをリクエストするには。
