JGX-0320D-17A ワイヤロープ防振装置 高荷重対重量比 コンパクト設計 全方向取付

JGX-0320D-17A ワイヤロープ防振装置 ― コンパクトで高性能な制振ソリューション

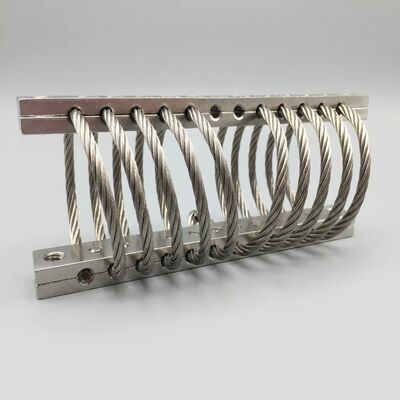

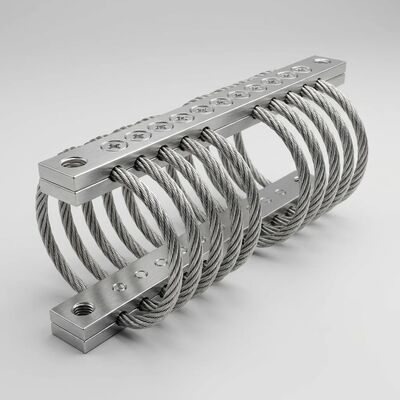

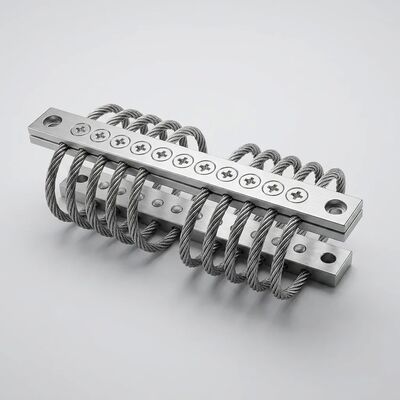

のJGX-0320D-17Aは、妥協のない衝撃減衰が要求されるスペースに制約のある設置向けに特別に設計された、精密に構成されたワイヤロープ防振装置です。 6 つのループを中心に構築ステンレス304線径 3.2 mm のケーブルコアを使用したこのアイソレータは、マウントあたりの耐荷重は 0.5 ～ 15 kgエンベロープの体積を最小限に抑えながら、コイル巻線の形状とクランプの間隔を最適化し、単位質量あたりの減衰効率を最大化した直接的な結果です。

コンパクトなスペースでも高い荷重対重量比を実現

従来のエラストマーマウントとコイルスプリングアイソレーターは、定格荷重と物理的サイズの間でトレードオフがあり、サポートする重量が大きくなるほど、サイズも大きくなります。 JGX-0320D-17A はこの制約を打ち破ります。そのワイヤーロープ構造は、減衰比 ≥15%3 つの並進軸すべてを同時に横断し、8 ～ 15 Hz の固有周波数範囲、すべてが 200 グラム未満のコンポーネント内に収まります。この性能密度により、アビオニクス ベイ、UAV ジンバル アセンブリ、高精度医療機器、コンパクトな産業用コントローラーなど、あらゆる隙間や積載量の 1 グラムが重要となる用途に、フルスペクトルの振動保護を組み込むことが可能になります。

破壊試験で実証済み

JGX-0320D-17A のすべての製造バッチは、次の方法で検証されています。加速破壊試験プロトコルそれはアイソレーターを究極の機械的限界まで押し上げます。テストには次のものが含まれます。

• 究極の引張破壊荷重ワイヤロープの芯に、定格容量をはるかに超える安全マージンを確認
• 繰り返し疲労試験最大定格変位時の荷重反転が 10⁶ を超え、サイクル寿命全体を通じて減衰係数の劣化が 5% 未満と測定される
• ショックパルスの生存可能性半正弦波および鋸歯状の入力波形の下で、高重力イベントが繰り返された後でも、ピーク伝達加速度が設計閾値を下回っていることを検証
• 塩水噴霧耐食性ISO 9227 中性塩水噴霧 (NSS) テストによると、電解研磨されたステンレス鋼 304 仕上げが 96 時間以上の暴露後も構造的完全性を維持することが確認されています。

リクエストに応じてサードパーティのテストレポートを入手でき、原材料の熱数値から最終的な受け入れテストまでの完全なトレーサビリティを提供します。

全方向性および方向に依存しない取り付け

対称的な 6 ループのヘリカル ワイヤ ロープの形状は、本質的に全方向性。 1 つの軸のみを保護する単軸ダンパーとは異なり、JGX-0320D-17A は、入力方向 (垂直、横、縦、または任意の組み合わせ) に関係なく、振動エネルギーを均等に減衰します。取り付けフランジは、M6通しボルトまた、アイソレータの動的応答曲線を変えることなく、任意の角度 (0°、45°、90°、反転) で取り付けることができます。この向きの独立性により、補助的な位置合わせツールの必要性がなくなり、取り付けの労力が軽減され、正確な取り付け向きが保証できない現場導入機器でも一貫した保護が保証されます。

技術仕様の概要

代表的な用途

• 航空宇宙航空電子機器エンクロージャおよびフライト データ レコーダー
• UAV カメラ ジンバルとペイロード安定化プラットフォーム
• 医療診断および画像機器の輸送ケース
• 産業用CNCコントローラーおよび精密計測機器
• 船舶用電子機器および船舶用ナビゲーション ディスプレイ
• 鉄道信号および線路側通信キャビネット

WNRLN からソースを提供する理由

WNRLN は以下に基づいて運営されますISO 9001:2015完全な材料ロットのトレーサビリティを備えた認定された品質管理。すべての JGX-0320D-17A には、主要な動的パフォーマンス メトリックを要約したバッチ テスト証明書が付属しています。当社のエンジニアリング チームは、無料のアプリケーション レビューを提供します。機器の質量、エンベロープ制約、振動環境プロファイルをお送りください。最適なアイソレーター構成を無料で推奨します。今すぐお問い合わせくださいサンプルをリクエストしたり、特定の隔離要件について話し合ったりすることができます。
