| ブランド名: | Hoan |
| モデル番号: | JGX-0480D-61A |
| MOQ: | 10個 |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |

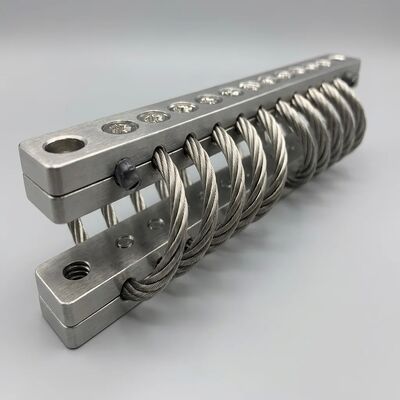

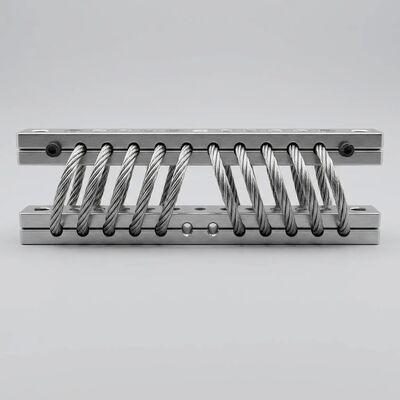

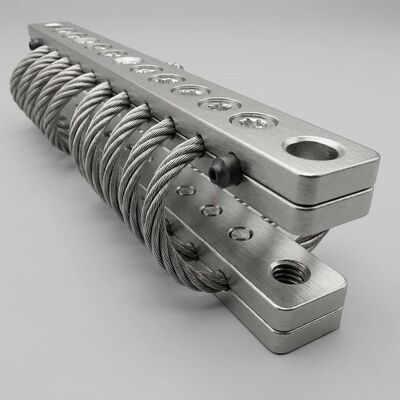

動作中に機器の負荷が変化した場合（コンプレッサーの上昇、ポンプの流れの過渡現象、コンベアの変動する積載量など）、JGX-0480D-61A の漸進的な剛性曲線は最適な隔離を維持するために自動調整されます。また、そのコンパクトなフォームファクタにより、設置面積の大きな機械向けのスケーラブルなマルチポイント アレイ構成も可能になります。
従来の線形アイソレータ (コイル スプリング、ゴム パッド、エア ベローズ) は、単一の「設計点」荷重を中心に設計されています。その狭い枠の外に出ると、絶縁性能が急速に低下します。 JGX-0480D-61A は、根本的に異なるアプローチを採用しています。非線形硬化剛性特性。
ワイヤ ロープのらせんは、たわみが小さい場合は軟化するバネとして動作し (モーターのベアリング ノイズなどの小振幅、高周波の外乱から高い分離を実現します)、たわみが大きくなると硬化するバネに移行します (衝撃や過負荷による過度の変位を防止します)。このデュアルレジーム応答はジオメトリに固有のものであり、外部コントローラー、センサー、アクチュエーターは必要ありません。
設計エンジニア向けに、JGX-0480D-61A には完全な機能が付属しています。荷重たわみ特性評価レポート3 つの取り付け方向 (垂直圧縮、45° 傾斜、横方向せん断) をカバーし、調達前に完全な絶縁システムの正確な有限要素モデリングを可能にします。
大型の機器パッケージ (HVAC チラー、産業用エア ハンドラー、変圧器キャビネット、ポンプ スキッド) が 1 つのアイソレーター上に配置されることはほとんどありません。 JGX-0480D-61A は、次の目的のためにゼロから設計されています。マルチポイントアレイ展開、4 ～ 24 以上のユニットが連携して多軸の振動を管理し、機器のアライメントを維持します。
| 構成 | 一般的な配列サイズ | 最適な用途 |
|---|---|---|
| 4隅（対称） | 4台 | 四角いベースの機械、バランスのとれた重心 |
| 外周（長方形） | 6～8台 | エッジローディングを備えたロングベース装置 |
| グリッド (分散) | 9～16ユニット | 大表面積の機械、メザニン設備 |
| イナーシャブロック（高質量） | 12 ～ 24 ユニット以上 | コンクリート慣性ベース、耐震設備 |
のためにN-総質量のユニットアレイサポート機器M重心オフセットありe、各マウントの負荷私位置 (xᵢ、yᵢ） は：
Fᵢ = (M * g / N) + (M * g * eₓ * yᵢ / Σyⱼ²) + (M * g * eᵧ * xᵢ / Σxⱼ²)
アレイ内の各マウントは次の間で動作する必要があります。定格静荷重の 30% および 80%これにより、ワイヤ ロープが微小摩擦係合に十分な予荷重を維持しながら、動的な可動範囲を確保できるようになります。負荷が低い（定格 20% 未満）プリロードされたマウントは、低い振幅で減衰効果が低下する可能性があります。
JGX-0480D-61A ユニットは 3 つの主な方向で設置でき、アレイの位置ごとに個別に選択できます。
標準荷重範囲外のアプリケーションの場合は、複数ユニットの並列取り付けまたはカスタムのワイヤ ロープ直径が利用可能です。機器の質量、設置面積、主励起周波数については、当社のエンジニアリング チームにお問い合わせください。
| パラメータ | 価値 |
|---|---|
| モデル | JGX-0480D-61A |
| ワイヤーロープ径 | 4.8mm |
| ストランド構造 | 7*19 |
| 材質のオプション | AISI 304 / AISI 316L |
| 荷重範囲（圧縮） | マウントあたり 0.45 ～ 61 kg |
| 荷重範囲(45°傾斜) | マウントあたり 0.30 ～ 45 kg |
| 固有振動数（定格荷重） | 6～8Hz |
| 減衰比 | 0.10～0.20（等価粘度） |
| 温度範囲 | -70℃～+260℃ |
| 20Hzでの絶縁 | 90%以上 |
| マウント重量 | 0.35～0.50kg |
| ファスナーのサイズ | M6 / M8 |
当社のアプリケーションエンジニアは、カスタム荷重たわみ解析特定の機器構成に合わせて、多点アレイの最適化、方向の推奨事項、予測伝達率曲線などを提供します。標準リードタイム: 在庫構成の場合は 3 ～ 7 営業日、生産量の場合は 15 ～ 25 営業日。
今すぐ機器の仕様を提出して、無料の絶縁システムのレビューを受けてください。
