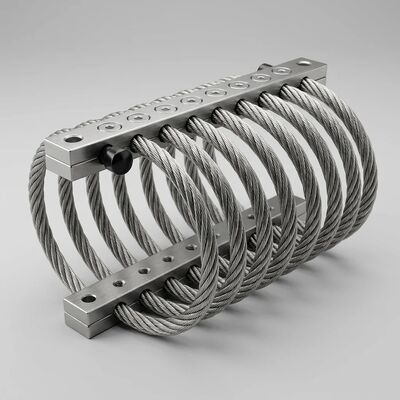

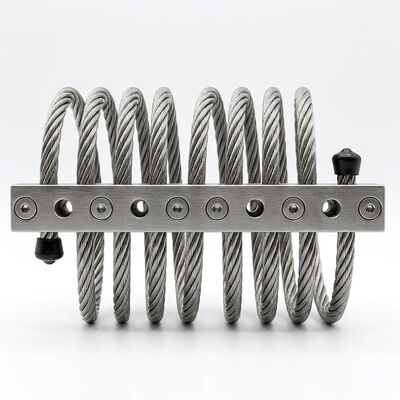

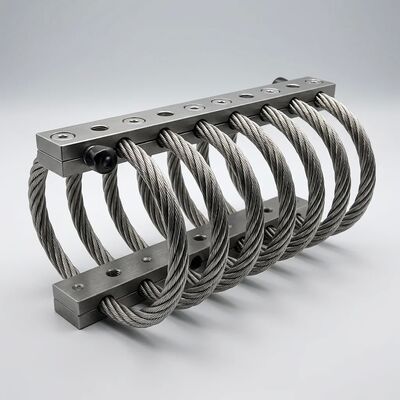

JGX-0958D-108A ワイヤーロープ防振装置 100% リサイクル可能な設計 安全なサプライチェーン LTA サポート

JGX-0958D-108A ワイヤーロープ防振装置: 供給継続を保証した持続可能な産業用振動制御装置

防振コンポーネントの選択において持続可能性が重要な理由

産業調達は根本的な変化を迎えています。環境コンプライアンスは、かつては仕様プロセスの最後にチェックを入れる項目でしたが、現在では、企業の ESG (環境、社会、ガバナンス) 報告義務、EU および新興市場における拡大生産者責任 (EPR) 規制、高炭素含有製品にペナルティを与える炭素境界調整メカニズムという 3 つの力が合わさって推進されるフロントエンドの選択基準となっています。地味な防振装置は単価だけで選択されることが多いコンポーネントですが、目に見えない環境コストがかかり、機械の 20 年間の動作寿命にわたって交換サイクルごとに蓄積されます。

JGX-0958D-108A は、材料レベルでこれに対処します。その構造のシンプルさ—2 つの材料、2 つのリサイクル ストリーム−加硫接着剤でゴムとスチールを接着するマルチマテリアルエラストマーマウントに固有の、耐用年数終了後の廃棄コストと環境負荷を排除し、リサイクルのために経済的に分離できない複合材料を作成します。

材料構成とリサイクル可能性: コンポーネントレベルの分析

ステンレス鋼 304 ワイヤーロープ (7*19 構造、Ø6.4 mm)

• ユニットあたりの重量:約0.52kg（本体総質量の61％）
• 合金組成:Fe-18Cr-8Ni-0.08C (最大)、完全オーステナイト微細構造
• リサイクル経路:ステンレス鋼スクラップ グレード 304、世界中のすべての鉄および非鉄金属リサイクル業者に受け入れられています
• スクラップ価値:通常、LME ニッケル + クロム調整ステンレス鋼スクラップ指数の 50 ～ 65%
• エネルギーのリサイクル：一次生産エネルギーの約30％（電気炉ルート）
• リサイクルによる劣化:なし - SS304 は合金の特性を損なうことなく無限にリサイクルできます。

6061-T6 アルミニウム合金クランプブロック (硬質アルマイト処理)

• ユニットあたりの重量:約0.30kg（ユニット総質量の35％、ブロック2個）
• 合金組成:Al-1.0Mg-0.6Si-0.28Cu-0.2Cr、T6 焼戻しまで析出硬化
• リサイクル経路:簡単な磁気分離によりステンレス鋼から分離された鍛造アルミニウムスクラップグレード
• スクラップ価値:通常、LME の一次アルミニウム価格の 60 ～ 75% (高品位の鍛造スクラップ プレミアム)
• エネルギーのリサイクル：アルミニウムの一次生産エネルギーの約 5% (ホール・エルー製錬と比較して 95% のエネルギー節約)
• 硬質陽極酸化処理の適合性:陽極酸化層 (<50 μm Al2O3) は、アルミニウムの再溶解中に溶融物を汚染することなく溶融塩フラックスに溶解します。

耐用年数を経た分解手順 (ユニットあたり 60 秒未満)

1. 標準の 17 mm ソケット レンチを使用して、4 本の M10 * 1.5 mm A2-70 ステンレス鋼ボルトを取り外します。
2. 2 つのアルミニウム製クランプ ブロックをワイヤ ロープ コイルから分離します。
3. ボルトとワイヤ ロープ コイルは鉄/ステンレス鋼のリサイクル箱に廃棄してください。
4. アルミニウム製クランプ ブロックはアルミニウム製リサイクル箱に廃棄してください。
5. PE袋と段ボール箱の包装を、標準的な紙/プラスチック廃棄物の流れを通してリサイクルします。

結果: 埋め立てられる量はゼロキログラム。有害廃棄物分類ゼロ。廃棄コストゼロ。現在の商品価格では、1 ユニットあたり約 0.30 ～ 0.50 米ドルのスクラップ金属回収価値が見込まれます。

安全なサプライ チェーン: 生産中断ゼロのための 3 層アーキテクチャ

通常、防振装置は機械の部品表コストの 1% 未満に相当しますが、防振装置がないと組立ライン全体が停止する可能性があります。この非対称性（低い単価、壊滅的な不足の影響）により、サプライチェーンの回復力がコンポーネントの選択において最も過小評価されている属性となっています。 JGX-0958D-108A サプライ チェーンは 3 層の冗長性を中心に構築されており、単一のイベントによって配送が中断されることはありません。

Tier 1: 垂直統合製造 (単一施設、完全なプロセス制御)

• ワイヤーロープ成形:閉ループ張力制御を備えた 6 軸 CNC ワイヤ曲げ機 (巻線プリロード精度 ±2%)。工具を変更することなく、コイル数を 6 ～ 12 ループ、直径を 4.8 mm ～ 9.5 mm にプログラム可能
• クランプブロックの加工：インプロセスプロービング機能を備えた 5 軸 CNC ミーリングセンター (Renishaw OMP40)。各部品の自動寸法検査: ボルト穴の直径 (M10 +0.2/-0 mm)、中心間距離 (120 ± 0.1 mm * 80 ± 0.1 mm)、および均一なクランプ圧力分布を確保するためのロープ溝半径
• 組み立てとテスト:37.5 ± 2.5 N・m までの空気トルク制御による締め付け。統計的プロセス制御のためのデータログを使用した、108 kg 圧縮時の 100% 静的荷重たわみ検証

Tier 2: 地理的に離れた二重調達原料

• SS304線材(5.5mm)：異なる州に 2 つの ISO 9001 認定工場があり、それぞれが独立した溶解、圧延、伸線の機能を備えています。引張試験 (UTS ≥ 515 MPa、YS ≥ 205 MPa、伸び ≥ 35%) および金属組織学的粒度検証 (ASTM E112 粒度 6 ～ 8) による四半期監査
• 6061-T6 アルミニウム板 (厚さ 25 mm):別々のビレット鋳造作業を行う 2 つの押出成形サプライヤー。 T6 焼き戻しを確認するための導電率検証 (IACS 最小 40 ～ 45%) により ASTM B209 に認定されています。
• 安全在庫:顧客の注文残とは関係なく、90 日間の原材料在庫が維持されます。加工作業オーダーがリリースされるまで、原材料は特定の顧客オーダーに割り当てられません。

Tier 3: 長期契約 (LTA) プログラムの構造

• 価格設定:基本価格は 12 か月固定で、加重指数に対して毎年調整されます: LME アルミニウム 40% (3 か月売り)、LME ニッケル 30% (3 か月売り)、中国 CPI 15%、固定 15%。年間調整の上限は±8%です。価格の完全な透明性 - 指数値と計算は四半期ごとのビジネスレビューで公開されます。
• 容量の割り当て:保証された生産スロットは、暦四半期ごとの個数で測定されます。 120 日間のローリング予測は毎月更新されます。予測ウィンドウ内の確定注文はスポット注文より優先されます
• 配送スケジュール:LTA に対するスケジュールされたリリース注文により、生産リズムに合わせて毎週または隔週で出荷できます。 EDI（電子データ交換）機能により、カンバン方式の自動補充が可能
• 迅速な提供:LTA の顧客は、緊急要求に備えて 90 日間の安全在庫バッファーに優先的にアクセスでき、迅速なリクエストから出荷まで 48 時間処理されます。
• 四半期事業レビュー (QBR):納期厳守（目標 98% 以上）、品質適合性（欠陥なし目標 99.5% 以下）、コスト削減の取り組み、12 か月の需要予測の共同レビュー

総所有コストの分析: 10 年間にわたるワイヤー ロープとエラストマー アイソレータの比較

単価の比較のみに基づいて購入を決定すると、産業用機器の防振にかかる実際のコストが組織的に過小評価されてしまいます。以下の表は、10 年間の動作寿命にわたる 50 個のアイソレータ設置 (中型ポンプ スキッド、コンプレッサー パッケージ、または HVAC チラー アレイの一般的な数) をモデル化しています。

注: ダウンタイム コストは主要な変数であり、最もアプリケーション固有のものです。上記の範囲は、低から中程度のダウンタイム コストのシナリオを想定しています。連続プロセス産業 (化学プラント、発電、半導体工場) では、ダウンタイムのコストが 1 時間あたり 10,000 米ドルを超える場合があり、アイソレータを 1 台設置した場合でも、ワイヤ ロープ アイソレータの経済的メリットは圧倒的です。

JGX-0958D-108A 技術仕様

アプリケーション分野とユースケース

産業用オートメーションおよび工作機械

CNC ターニング センター、5 軸マシニング センター、および研削盤は、スピンドルの回転 (通常 6,000 ～ 20,000 RPM、基本周波数 100 ～ 333 Hz に相当)、工具とワークピースの相互作用、および軸の加減速によって広帯域の振動を生成します。 JGX-0958D-108A の圧縮時の固有振動数 9.5 ～ 12.5 Hz は、これらの励振周波数よりも快適に絶縁領域を配置し、30 Hz を超えるスピンドル周波数で 88 ～ 92% の振動低減を達成します。全金属構造は、水混和性の切削液、オイルミスト、切り粉に継続的にさらされても劣化することなく耐えられます。

HVAC および建築サービス

ターボ冷凍機 (通常、冷却能力 300 ～ 1,500 kW)、スクリュー コンプレッサー、冷却塔のファン モーター アセンブリは、商業および産業用建物の主な振動源です。 JGX-0958D-108A の振幅依存の減衰特性は、HVAC アプリケーションに特に適しています。通常の定常状態動作に典型的な低い振動振幅で低い減衰 (したがって高い分離効率) を実現し、同時にコンプレッサーの起動および停止の高振幅過渡現象中にエネルギー散逸を自動的に増加させます。

エネルギーと発電

石油・ガス、石油化学、電力会社の用途におけるレシプロ エンジン、ガス タービン発電機セット、遠心ポンプ スキッド、コンプレッサー パッケージは、振動絶縁装置を連続的な広帯域励起、炭化水素への曝露、および広い周囲温度の変動という過酷な組み合わせにさらします。 JGX-0958D-108A の SS304 ワイヤ ロープは、沿岸および沖合の施設におけるサワーガス (H₂S)、炭化水素凝縮物、塩分雰囲気による腐食に耐性があります。最も腐食性の高い環境では、モリブデンで耐孔食性を強化した SS316 ワイヤ ロープ オプションを特注でご利用いただけます。

輸送およびモバイル機器

鉄道車両の台枠機器 (ブレーキ抵抗器グリッド、主力変換器、補助電源)、機関車のエンジン発電機セット、および大型商用車の寝台キャブの絶縁などは、すべて防振装置が定常状態のエンジン振動だけでなく、線路の凹凸、ポットホール、カップリングの衝撃による過渡的な衝撃入力も吸収する必要がある用途です。 JGX-0958D-108A は、30 g / 11 ms 半正弦波で 50% 以上の衝撃減衰を実現し、雨、道路の塩水噴霧、石の衝撃に耐える全金属構造と組み合わせることで、台枠に 2 ～ 3 年さらされると硬化して亀裂が生じるエラストマー マウントの直接の代替品となります。

よくある質問

JGX-0958D-108Aの最小注文数量はいくらですか?評価注文は 10 個から始まります。生産プログラムの場合、LTA 契約は最小出荷数量のない計画的リリースをサポートし、ジャストインタイム (JIT) およびカンバン補充モデルを可能にします。標準リードタイムは、完成品在庫から 5 ～ 7 営業日、在庫レベルを超える製造オーダーの場合は 15 ～ 25 営業日です。

リサイクル可能性の主張を確認するにはどうすればよいですか?材料組成証明書 (EN 10204 3.1) はすべての製造バッチで利用でき、SS304 ワイヤー ロープと 6061-T6 アルミニウム ブロックの正確な合金グレードを文書化しています。これらの証明書を廃棄物管理プロバイダーまたは持続可能性監査人に提出して、両方の材料が標準的な金属リサイクルの流れの受け入れ基準を満たしていることを確認できます。写真の手順が記載された分解手順シートがすべての発送品に同梱されています。

金属商品の価格が大幅に変化した場合、LTAはどうなりますか?LTA の価格設定メカニズムは、透明性と制限された調整を目的として設計されています。年間価格改定は、商品指数の変動に関わらず±8%が上限となります。 LME アルミニウムが 2 倍になり、指数計算で +25% の調整が生じる場合、上限により増加分は +8% に抑えられ、サプライヤーがその差を吸収します。対称的に、商品価格が暴落した場合、-8% の上限によりサプライヤーは持続不可能な価格下落から保護されます。この構造により、客観的な公開価格ベンチマークへのリンクを維持しながら、両当事者に計画の確実性が与えられます。

JGX-0958D-108A には海洋環境用の SS316 ワイヤ ロープが付属していますか?はい。 SS316 バリアント (UNS S31600、塩化物孔食耐性を強化するために 2 ～ 3% のモリブデン含有量) は、最小注文数量 100 個で入手可能です。この構成は、塩水から 5 km 以内の海岸設置、海上プラットフォーム、および塩分雰囲気と高温の組み合わせにより標準 SS304 の孔食が促進される船舶のエンジン ルーム用途に推奨されます。
