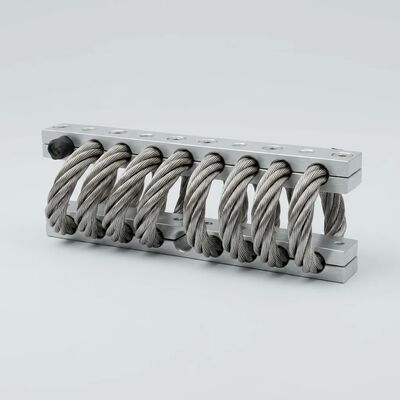

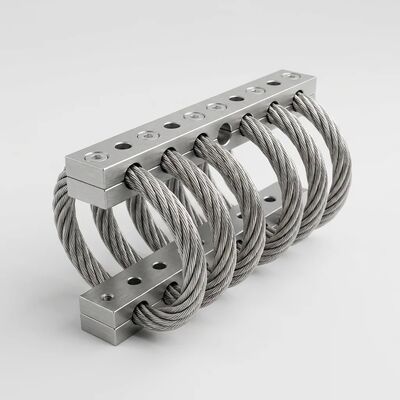

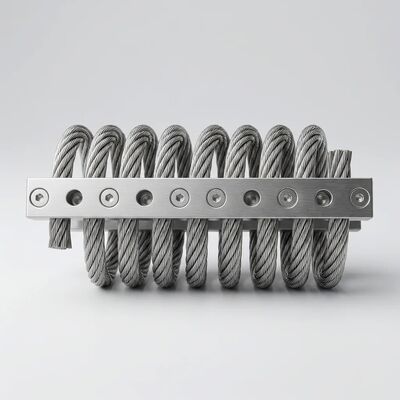

についてJGX-1278D-292Bこれは,金属製のワイヤロープの振動隔離器で,3次元 (3D) 多方向ショックと振動減衰標準的な単軸の固定装置が性能限界に達する工業環境では292N 最大垂直静的負荷この隔離器は8ループ,12ループを使用します.7mm直径のスレッド 304ステンレス鋼ケーブルで,クーロン (スレッド間摩擦) 減圧によってオムニ方向エネルギー散布を可能にします精密な計測装置,データセンターインフラストラクチャ,電気通信設備自動生産システムです
リアルワールド の 機械 的 な 振動 は めった に 一つの 方向 から 届か ない.下 の 床 に ある ポンプ は 建物 の 構造 を 通し て 垂直 の 振動 を 伝達 し ます.近くの 輸送 機 は 横向き の 振動 を 発生 さ せる.パイプワークの熱膨張は,角移動を課します通過するフォークリフトは,鋭い多ベクトル衝突をもたらします.これらの干渉源はそれぞれ異なる空間軸に沿って作用し,単軸隔離器はそれらのうちの1つのみを効果的に対処することができます.
JGX-1278D-292Bは,この基本的な制限を形8の螺旋ケーブルの幾何学断層構造は 単一のステンレス鋼線の間に何千もの微小な接触点を作り出しますこれらの接触インターフェイスは相対的なマイクロ移動を経験します固体摩擦によって運動エネルギーを軽微な熱に変換する現象クーロンまたはヒステリックダッピング粘着性減圧 (速度と流体特性に依存する) と異なり,クーロン減圧は移動に依存し,すべての6度自由度で効果的に動作します.,Y,Z) と3回転 (ピッチ,ロール,ヤイ)
下の表は,すべての3つの主要な負荷方向性について,完全に特徴づけられた負荷傾斜と硬さデータを提示しています.これらの値は,MIL-STD-810と同等の方法に従ってII型試験から得られたものです.商用工業用には:
| 負荷方向 | 最大静的負荷 | 最大変形 | 振動による硬さ | ショック 硬直 |
|---|---|---|---|---|
| 垂直 圧縮 | 292 N | 43.2mm | 613 KN/m | 278 KN/m |
| 45° 角 圧縮と切断の組み合わせ | 208.8 N | 61.0 mm | 349 KN/m | 138 KN/m |
| 側側 切断/ロール | 158.9 N | 45.2mm | 173 KN/m | 173 KN/m |
JGX-1278D-292Bにはエラストーマーゼロ,粘着剤ゼロ,液体液体ゼロ,結合接合剤ゼロ7*19の線付き304ステンレス鋼ケーブルから精密加工された6061-T6アルミまたは304ステンレス鋼の支架棒まで,すべての部品は金属です.この材料戦略は 耐久性だけでなく弾性隔離器の使用寿命を制限する 既知の分解経路をすべて排除します
| 失敗するメカニズム | エラストメア (ゴム) のマウント | JGX-1278D-292B (全金属) |
|---|---|---|
| オゾン攻撃 | 表面の裂け目が露天露天から18~36ヶ月以内に始まり,5年以内に機能不全へと広がります | 効果なし 无機不酸化鋼はオゾンに対して化学的に不活性である |
| 紫外線 (UV) | ポリマー チェーン の 分裂 は 表面 の 漸進 的 な 硬化 を 引き起こし, 3 年 間 の 直接 日光 に 晒された 後に 25-40% の 硬さ が 増加 する | 効果なし 金属結合はUV光子エネルギーに影響を受けない |
| 熱循環 (-40°Cから+80°C) | ゴムと金属の結合線における差異的な熱膨張は,接面ストレスを引き起こし,最終的に結合分離 | 分離する結合インターフェースなし; 304 SS CTE: 17.2 μm/m·°C; 6061-T6 CTE: 23.6 μm/m·°C |
| クリープ/圧縮セット | 23°C の静的負荷下で2年後に15-25%の永続的な高さ低下;高温で加速 | 測定可能なクレイプゼロ ステンレス鋼は,定位負荷で屈強点以下で動作する |
| 石油と炭化水素の接触 | 容積の腫れは20~60% (エラストーマー型によって異なります) 負荷容量と寸法安定性の喪失 | 吸着がない 304 SS は,すべての炭化水素,溶媒,工業用液体に浸透しない |
| 周期的な負荷による疲労 | ヒステリック熱は内部温度上昇を引き起こし 徐々に軟化し 最終的に壊滅的な裂け目 | 摩擦減圧は自己制限である. エネルギー消耗は軽微な散布温度上昇を生成する.設計負荷では疲労制限の懸念はない. |
| 塩噴霧による腐食 | 鋼ゴム結合縁の電磁腐蝕; 腐蝕のジャックが結合インターフェースを脱層する | 304 SS 消極的なクロム酸化層は自己治癒耐腐蝕性を提供します. ガス電池を作成するための異なった金属結合はありません. |
| パラメータ | 仕様 | 注記 |
|---|---|---|
| モデル | JGX-1278D-292B | JGX = キャベルの隔離器,1278 = 12.7mmケーブル,8ループ D = 標準バー 292 = 定数負荷 (N) B = バータイプコード |
| 総高さ (H) | 89mm ±3.30mm | 下のバーの下から上部のバー上まで,無荷物で測定 |
| 総幅 (W) | 105mm | 棒長 (端から端まで) |
| 単位重量 | 2.00kg | アルミニウム製の支架棒で;不?? 鋼の棒のオプションには~35%を加える |
| キャベルの仕様 | 12.7mm直径,7*19の鎖構造 | 1本のケーブルに7本の線, 1本のケーブルに19本の線, 304型ステンレス鋼 |
| ループ数 | 8 | 図8 上部と下部の固定棒の間の螺旋巻き |
| マウントホール | φ9.0mm (+0.13 / -0.38) 穴を通る | M8ボルトに適したフリーランス; 90°を含む角度まで反沈 |
| 糸 | M8 * 1.25 メトリック粗い | 固定棒にタップ;穴を通るバーオプションも利用可能 (オプションC,D配置) |
| マウント 構成 | A,B,C,D,E,S | 6つの標準構成: 針状/穴抜き,上/下のバーの組み合わせ |
| 産業 | 設備 は 保護 さ れ て いる | 主要な隔離要件 | JGX-1278D-292B 利点 |
|---|---|---|---|
| データセンター | サーバーラック,ストレージマレイ,UPSモジュール,CRACユニット | 震災防止 + 扇風機・モーターの連続振動隔離 | 全金属 = 空気流路の排出はゼロ; 防火; 多階層地震漂流のための3D隔離 |
| 電気通信 | 4G/5Gベースバンドユニット,マイクロ波回線ラジオ,ファイバー配送フレーム | 屋外での耐久性 + 塔の振動による低周波構造振動 | 防護器具は必要ありません.現場でのメンテナンスの訪問なしで20年以上のフィールド寿命 |
| 半導体製造 | リトグラフィーステップパー,ウエファープロンバー,計量器具,振動隔離型光学テーブル | クラス1〜100のクリーンルームにおける微小未満の振動制御 | 粒子の流出がない. 消毒可能. 真空環境でのダッピングを維持する (放出ガスがない) |
| 産業自動化 | CNC機械制御機,ロボット基板,レーザー切断機のフレーム,自動検査セル | マクロンレベルでの位置設定の繰り返しが保持されるための多軸安定性 | 同時圧縮 + 切断 + ロール隔離; 時間とともに漂流がない |
| 石油・ガス 加工業 | ガスタービン制御室,圧縮装置のSCADAキャビネット,保全装置の計測パネル | 機械の連続的な振動 + 時折の圧力の急上昇 | 炭化水素抵抗性;危険地帯対応性 (全金属 = 静電荷蓄積なし) |
| 発電 | 発電機セットの制御室,興奮パネル,タービン監視機器 | タービンハウスの高温接近 + 連続回転機械の振動 | +300°Cまで安定し,油/燃料の噴霧耐性があり,燃えない |
| 海上船 商用船 | ブリッジ・ナビゲーション・コンソール,ダイナミック・ポジショニング・システム,衛星通信端末 | エンジンの振動+海状態による船の動き+塩の空気 | 塩霧耐性 304 SS;多軸でピッチ+ロール+振動を同時に処理する;ブリッジ装置にコンパクト |
| 鉄道インフラ | 軌道のシグナル装置,軸カウンターキャビネット,プラットフォームの乗客情報システム,トンネル通信ノード | 列車の通過による地面振動 + 天候のあらゆる条件で屋外での露出 | ゼロメンテナンスのリモートデプロイ 20 Hz 以下の低周波隔離効果 |
| 医学と生命科学 | MRI冷気冷却機,CTゲンター支架システム,実験室の遠心分離機ベンチ,クリーンルームのロボットワークセル | 厳格な汚染管理による無菌/制御環境における振動隔離 | 自動分断可能,EtOおよびガンマ消毒可能.排出ガスなし,エラストーマー粒子の流出なし |
| オプション | 材料 | 表面処理 | 推奨された環境 |
|---|---|---|---|
| A について | アルミ合金6061-T6 | 白色アノード化 (10-15 μm) | 室内産業;データセンター;気候制御室;外見に敏感な設備 |
| B について | アルミ合金6061-T6 | ハードアノード化 (25-50 μm,350-500 HV) | 室外,磨き気味のある環境,高振動の場所 |
| C について | ステンレス鋼 304 | 無 (受動性酸化層) | 海上,沿岸 (<5km),化学工場,食品・医薬品,重量より耐腐蝕性を優先する設備 |
| モデル | 垂直負荷 (N) | H (mm) | W (mm) | 体重 (kg) | 最良の為 |
|---|---|---|---|---|---|
| JGX-1278D-370B | 370 | 76 | 92 | 1.81 | 最も重いコンパクト機器 |
| JGX-1278D-310B | 310 | 83 | 102 | 1.91 | 重工業機械 |
| ★JGX-1278D-292B | 292 | 89 | 105 | 2.00 | 精密機器,データセンター |
| JGX-1278D-235B | 235 | 95 | 121 | 2.22 | 中重量ポンプと圧縮機 |
| JGX-1278D-199B | 199 | 108 | 133 | 2.40 | 一般的な工業機器 |
| JGX-1278D-176B | 176 | 124 | 144 | 2.70 | 軽い機械,扇風機組 |
| JGX-1278D-154B | 154 | 137 | 156 | 2.90 | エレクトロニク・キャビネット,小型パネル |
| JGX-1278D-122B | 122 | 155 | 180 | 3.09 | 敏感な軽量機器 |
JGX-1278D-292BはISO 9001 規格:2015認証された品質管理システム.製造制御には以下のものがある.
2005年に設立され,中国の山西に本社を置く,シアンホアンは,振動隔離,衝撃吸収,世界各地の商業・産業市場向けに工場や工場,工場,工場,工場,工場,工場,工場,工場,工場,工場,工場,工場,工場,エンジニアリング・調達業者信頼性と保守チームと 設備の改装専門員
私たちの製品ポートフォリオには,ワイヤロープ隔離機 (JGX,GR,GRYシリーズ),ゴム金属複合材のマウント,コイルスプリング隔離機,摩擦ダッマー,特殊用途に合わせた隔離装置我々は,先進的なダムピング材料,非線形構造動力学, 有限要素ベースの隔離器性能最適化に関する 活発な研究開発プログラムを維持しています.
料金請求または技術相談を予定する装備の仕様 サポートされる重量,マウントフットプリントの寸法,操作環境条件そして私たちのアプリケーションエンジニアリングチームは,1日以内にJGX-1278シリーズに合わせた勧告で応答します補償的な負荷分配の検証は,すべてのオート要求に含まれています.
