| ブランド名: | Hoan |
| モデル番号: | JGX-1278D-235B |
| MOQ: | 10個 |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |

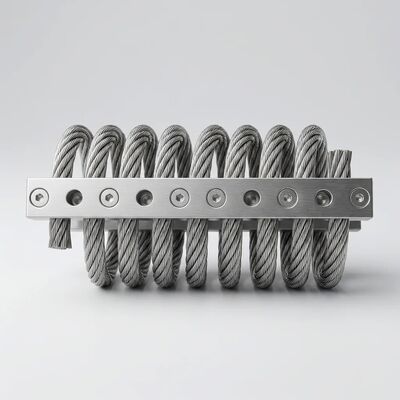

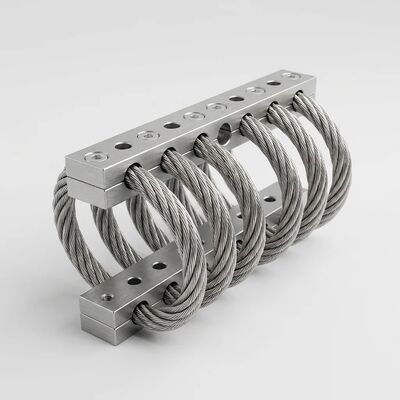

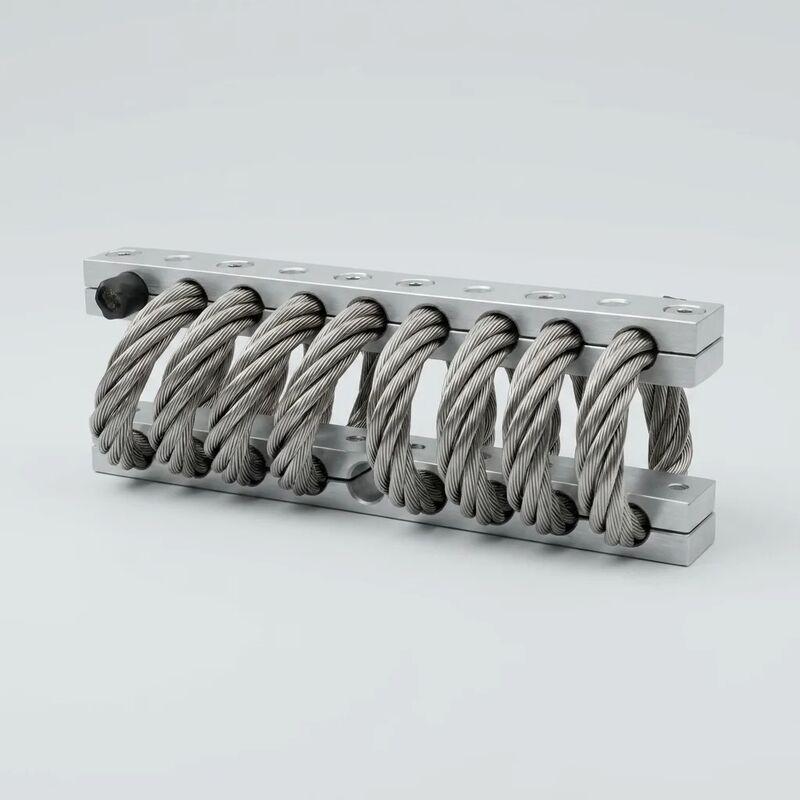

についてJGX-1278D-235B産業用振動隔離で根本的に異なる価値提案を提示します一度インストールすれば,永遠に忘れます完全に受動的な金属構造と 双作用ショックと振動制御を組み合わせることでこの235N評価のワイヤロープ隔離器は, 繰り返される所有コストのすべてのカテゴリを排除します検査と交換のための労働, サービスのための生産停止時間, 部品の在庫, 劣化した弾性体廃棄物の処分.そして質量は2.22kg,JGX-1278D-235Bは標準的な産業用マウント足跡に適合し,同時に25年以上の使用寿命が予測される通常の操作条件では,通常,保護する機器よりも長持ちします.
単位の購入コストだけで 隔離剤を評価する 調達チームは 体系的に高価な間違いを犯します隔離装置はインフラストラクチャの部品であり,消費品ではなく,その実際のコストはライフサイクルで測定されます.次の分析では,典型的な24点の産業施設を10年間の運用期間で比較しています.
| コスト要素 (10年) | エラストメリックマウント | JGX-1278D-235B ワイヤロープ・アイソレーター |
|---|---|---|
| 初期購入 (24 ユニット * ユニットコスト) | $X 低単位価格 | $1.5-2.0X 高い単位価格,一度の費用 |
| 4年度の予定の交換 | 24 ユニット * 単位コスト + 交換のための労働力 + 生産停止時間 (8-24 時間) | 予定された交換間隔がない |
| 8年度の予定の交換 | 24 ユニット * ユニットコスト + 労働力 + ダウンタイム (繰り返す) | ない |
| 四半期検査労働 (10年*4回の検査) | 40回の検査 * 1.0時間 * 技術者の割合 (測定の斜め,チェックの裂け目,文書) | 40回検査 * 0.15時間 * 技術者の割合 (視力検査のみ,測定なし) |
| 部品の在庫の経費 | 6-12 備品 倉庫 備品管理 オーバーコスト | 代替品を備える必要がない |
| 緊急呼び出しリスク (計画外の故障) | 中程度の 壊滅的なゴム撕裂は警告なしに起こり得る | 機能障害になる前に数ヶ月間の視覚的な警告を提供します. |
| 処分コスト | 結合されたゴム金属廃棄物流;一部の司法管轄で特別な処理が必要 | 100%リサイクル可能なステンレス鋼とアルミニウム 標準廃棄物流 |
| 初期購入の10年TCO倍数推定 | 3.0−5.0* 単位取得コスト | 1.0-1.2* 単位取得コスト |
従来の隔離戦略では,振動と衝撃は別々の問題として扱われ,別々のハードウェアが必要です. 継続的な振動のための柔らかいマウント,偶発的な衝撃のための硬いスナブバー.JGX-1278D-235Bは2つの問題を解決しますストラント対ストラント接触インターフェイスにおけるクーロン摩擦複数のワイヤのステンレス鋼ケーブルヘリックス内に
常動の装置の動作では,定速で動いているポンプ,循環する圧縮機,安定した電力を生産する発電機が低振幅で発電します.比較的高周波の振動この振動は,ケーブルを構成する7本の糸のそれぞれ内の個々のステンレス鋼線の間に微小の移動 (通常は5〜50μm) を引き起こします.これらの接触点では,固体摩擦は,運動エネルギーを軽微な熱に変換します.装置の振動が強くなるほど ワイヤー対ワイヤの接触インターフェイスが 活発になり 調整も調整も外力源も不要で 自律するダッピング効果が生成されます
ポンプ水ハンマー事件,コンプレッサーのスラグ,材料処理中の構造衝突,ケーブルはマクロスケールで幾何学的な再構成を受けます単一のスレッドは,複数のワイヤのバンドル内に滑って位置を変え,摩擦 (スレッドレベル) と弾性変形 (ヘリックスレベル) の組み合わせによってインパルスエネルギーを吸収します.形状8の巻き込み幾何学は,変形が増加するにつれて漸進的な硬さの増加を提供します機械的なハードストップなしで固有の過負荷保護を提供します.一時的なイベントが終了すると,ケーブルは恒久的なセットなしで元の幾何学に戻ります.
すべての負荷評価はII型特徴化試験に基づいています.値は,環境温度の23°Cでアルミニウム保持棒による隔離器の名値性能を表します.
| 負荷方向 | 最大静的負荷 | 最大変形 | 振動による硬さ | ショック 硬直 | 硬さ比 (振動/衝撃) |
|---|---|---|---|---|---|
| 垂直 圧縮 | 235 N | 48.8mm | 457 KN/m | 196 KN/m | 2.33* |
| 45° 角 組み合わせた | 165.7 N | 68.6mm | 259 KN/m | 98 KN/m | 2.64* |
| 側側 切断/ロール | 122.6 N | 50.8mm | 121 KN/m | 121 KN/m | 1.00* |
| パラメータ | 価値 | 詳細 |
|---|---|---|
| モデル指定 | JGX-1278D-235B | 1278 = 12.7mmケーブル, 8ループ; 235 = ニュートンで定数垂直負荷 |
| 高さ (H) | 95mm ±3.30mm | 無荷の自由高さ |
| 幅 (W) | 121mm | 端から端までの長さ |
| 質量 | 2.22kg | アルミ棒で,約3.0kg (304SS棒オプションで) |
| ケーブル直径 | 12.7mm | 7本*1本あたり19本のワイヤー 304SSタイプ |
| ループ数 | 8 | 図8 螺旋回転パターン |
| マウントホール | φ9.0mm (+0.13/-0.38) | 穴を抜いて 90°で反沈 |
| 糸 | M8 * 125 | ISO メトリック粗い;バーでタップ |
| マウント 構成 | A,B,C,D,E,S | 6つの標準バージョンで,すべての一般的な設置ジオメトリをカバーする |
| 環境 | 常規のマウント障害モード | JGX-1278D-235B 全金属溶液 |
|---|---|---|
| 遠隔の砂漠のポンプステーション (50°C日 / 5°C夜; UV指数 11+; サービス訪問 = 8時間のドライブ) |
24ヶ月以内にオゾン+UVによるゴム表面の裂け目;熱循環は結合ラインの疲労を加速させる;交換のために2人の乗組員を送信するコストは,マウント自体よりも高い | 紫外線/オゾン分解がゼロ; 304 SS と 6061-T6 アルミの両方が,プロパティ変更なしに45°Cの昼間熱振動に対応します. サービス訪問は必要ありません. |
| 北極の監視機器 (冬の環境 -55°C ヘリコプターでのアクセス 11月から4月まで) |
エラストーマーガラスの移行温度は約-40°Cから-50°Cに達し,マウントが硬くなって,機器の保護が最も重要なときに,すべてのダムリング能力を失います | 304 SSは -180°Cまで完全な柔らかさと弾性モジュールを保持し,冷凍温度では,帯間摩擦係数が増加したため,減圧性能が実際に向上します. |
| 海上プラットフォーム 商用船舶 (年間365日塩霧,すべてのメンテナンスのためのヘリコプター物流,制限されたスペースでの作業許可が必要) |
ゴムと金属の結合のインターフェースで塩噴霧による腐食は,漸進的な脱層を引き起こす. 交換にはヘリコプター乗組員移転,許可の作業,機器のシャットダウンの調整が必要 | 腐食する結合インターフェースがない. 304 SS 消極性酸化層は,傷ついたときに自己消極化する.歩道からの視覚検査は,閉じ込められた空間への入口は必要ない. |
| 地下下下下水道リフトステーションのセールフ (100%RH,H2S大気,物理的なアクセスには閉鎖空間への入場許可が必要です) |
硫化水素 は ゴム 化合物 に 攻撃 し,湿度 は 結合 線 の 腐食 を 加速 し,各 検査 や 交換 に は,ガス 監視,換気,帯,準備 人 が 必要 です | 304 SSは環境温度のH2S耐性です.分解するゴムはありません.セーフの入り口のハッチから年次視覚検査は不要です. |
| 食品・飲料加工ライン (80°Cで毎日カウスティック洗浄;FDA/USDA衛生要件;すべての機器接触材料の監査履歴) |
ゴム製のマウントは,クリーニング化学物質を吸収し,膨らみ,エラストーマー粒子を生産環境に放出します.汚染のリスクがあります.予防保守プログラムの一環として,マウントを2〜3年ごとに交換する. | 304 SSはCIP (clean-in-place) で,食品産業の標準的な清掃システムと互換性があり,粒子の排出はゼロで,完全に追跡可能な材料認証が可能である.バクテリアを宿す隙間のない清潔な設計 |
| 化学加工工場 (溶媒が多く入った大気,偶発的な流出接触,潜在的に危険な大気に対するATEX/IECExゾーニング) |
溶媒蒸気吸収によりゴム体積が20~60%膨らむ. 設置後数週間でマウント負荷評価は予測不能になる. 頻繁な交換は唯一のリスク管理戦略である | 304 SS は,すべての一般的な工業溶媒に透かさず,全使用寿命にわたって負荷評価が安定し予測可能である.全金属構造は静電積蓄のリスクを排除する |
| 設定する | 材料 | 終わって | 硬さ | 耐腐食性 | 体重 | 最良の応用 |
|---|---|---|---|---|---|---|
| A 標準 | 6061-T6 アルミニウム | 白色 アノジス 10-15μm | 適度 | いい (屋内) | 最も軽い | データセンター,屋内工場,気候制御室 |
| B 硬い | 6061-T6 アルミニウム | ハード アノジス 25〜50μm | 高さ (350〜500 HV) | いい (屋外) | ライト | 室外設備,磨き環境,高圧容量 |
| C 海洋 | 304 ステンレス | 存在しない (Cr2O3 層) | 高い | 素晴らしい (オフショア) | 最も重い (約35%以上) | 沿岸,オフショア,化学,食品,医薬品の環境は,腐食リスクが他のすべての考慮事項を支配する環境 |
| モデル | 垂直負荷 (N) | H (mm) | W (mm) | 質量 (kg) | 設備の最大重量範囲 (kg) * |
|---|---|---|---|---|---|
| JGX-1278D-370B | 370 | 76 | 92 | 1.81 | 1頭あたり15〜26kg |
| JGX-1278D-310B | 310 | 83 | 102 | 1.91 | 1頭あたり13〜22kg |
| JGX-1278D-292B | 292 | 89 | 105 | 2.00 | 12〜21kg/マウント |
| ★JGX-1278D-235B | 235 | 95 | 121 | 2.22 | 1頭あたり10~17kg |
| JGX-1278D-199B | 199 | 108 | 133 | 2.40 | 1頭あたり8〜14kg |
| JGX-1278D-176B | 176 | 124 | 144 | 2.70 | 1頭あたり7〜12kg |
| JGX-1278D-154B | 154 | 137 | 156 | 2.90 | 1頭あたり6〜11kg |
| JGX-1278D-122B | 122 | 155 | 180 | 3.09 | 1本あたり5~9kg |
*最大ダムピング性能のために,名付け負荷の40〜70%で計算された最適な範囲.実際の選択は,複数のマウントポイント,動作中の動的負荷,装置の重心部に不均衡がある場合.
| 産業 | 設備 | 振動源 | JGX-1278D-235B 値 |
|---|---|---|---|
| 水と排水 | 遠心ポンプ,空気吹き機,化学用ドーザリングスキー | 推進器の不均衡,流体の乱流,パイプの共鳴 | 湿った環境で24/7耐久性;H2S耐性;無人ステーションのメンテナンスゼロ |
| エフ・キャッシング&冷蔵庫 | 冷却機,冷却塔,空気処理機,冷却扇 | コンプレッサーのパルス,扇風機の不均衡,構造トランスミッション | 屋根の天気防護; 季節の温度サイクルに対する免疫; 保護カバーは必要ありません |
| 圧縮空気 | 回転螺旋式・回転式圧縮機,乾燥機,受容タンク | ピストン慣性力,スクリューパルス,圧力容器共鳴 | 一つの装置内で起動トルクショックと連続運転の振動を処理する |
| 分散された力 | ディーゼル・ガス発電機セット,コゲネレーションモジュール,マイクロタービン | エンジンの発射パルス,ローターの不均衡,負荷ステップトランジエント | 高温接近耐性;燃料/油噴霧耐性;燃えない構造 |
| 鉱業と石材 | 粉砕装置,スクリーンフレーム,コンベヤーギアモーター,スラムポンプ | 衝撃負荷,ベルトの不均衡,スラムのパルス | 耐磨性; 滑滑点が塞ぐことはなく,外壁の鉱山露出場での評価 |
| オイル&ガス 中流 | パイプラインブースターポンプ,メータースキー,バルブアクチュエータパネル | 流量誘発振動,圧力パルス,ポンプカビテーション | 完全に炭化水素に浸透する許容量;危険地域との相容性 |
| パルプ&紙 | 精製機モーター,カレンダー駆動,乾燥機軸承,巻き機 | ロール不均衡,駆動装置の振動,蒸気システムトランジエント | 高温での高湿度耐性; 漂白剤に耐性 |
| 海洋と港湾 | クレーン制御機,船から岸へのゲンター駆動機,コンベヤーモーターベース | 容器処理による衝撃負荷,近隣の機械からの構造振動 | 塩気圏に抵抗性があり,コンテナ処理サイクルによる多方向の衝撃を処理する |
JGX-1278D-235B隔離器は,以下で製造されています.ISO 9001 規格:2015品質管理は,以下の生産制御によるものとする.
2005年に設立されて以来,Xi'an Hoanは 振動隔離,衝撃吸収,エネルギー消耗ソリューションの 国際的に認められた専門家になりました.シャンシ の 本部 から 活動 し て いる中国では,我々の500人以上のチーム― 100人以上のエンジニア,製造,品質の専門家を含む― 35カ国以上の顧客に 産業機械,商業用 HVAC,電気通信発電,鉄道輸送,船舶システム,医療機器の分野.
機械加工センター,自動ケーブル巻き込みステーション,水力製のクリッピングセル,気候制御環境で動作するコンピュータ制御生産ライン研修プログラムが活発で 進歩した減圧材料,非線形構造動的モデリング,標準的な製品注文と,顧客独自の要求に完全にカスタマイズされた隔離ソリューションの両方をサポートすることを可能にします.
価格表や技術相談を依頼する:装備の仕様 サポートされる重量 設置面積 操作環境そして私たちのアプリケーションエンジニアリングチームは,補償的な負荷分布検証を伴うJGX-1278シリーズに調整された推奨を提供します通常は1営業日以内に
