非線形剛性曲線ワイヤロープアイソレータ JGX-2228D-665B 環境に優しい産業機器用オールメタルマウント

JGX-2228D-665B 非線形剛性ワイヤーロープ防振アイソレータ — 製品概要

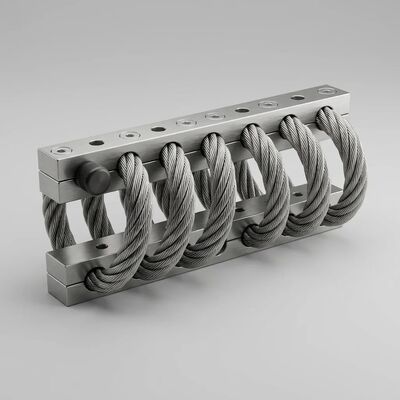

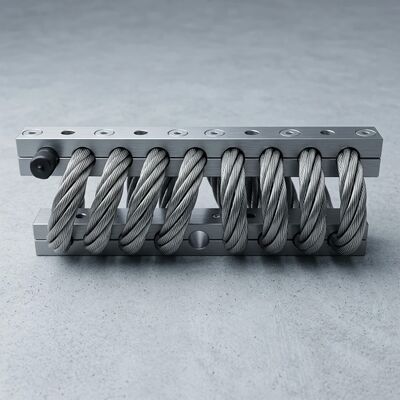

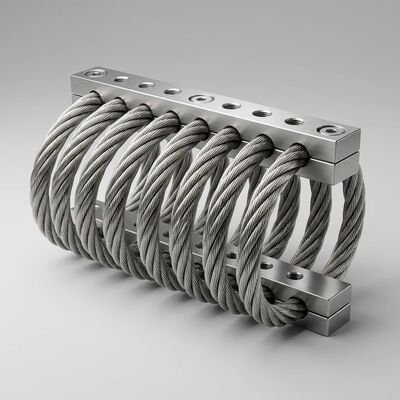

JGX-2228D-665B ワイヤーロープ防振アイソレータは、産業用振動制御および衝撃隔離のための高度な非線形剛性エンジニアリングを提供します。このモデルはJGX-2228シリーズに属し、直径22.2mmのステンレス鋼304撚り線を使用し、精密機械加工されたアルミニウム合金6061-T6保持バーを通して通され、8ループのヘリカルアイソレーションアセンブリを形成し、圧縮で665kgの最大静荷重に対応します。

ばね機能は、ヘリカルループに予成形されたケーブルの屈曲に固有の弾性によって作成されます。アイソレータが荷重下でたわむと、ケーブルの形状は徐々に剛性が高まる応答を生み出します — 低振幅では柔らかくコンプライアンスが高く、優れた振動隔離を実現し、たわみが増加するにつれてよりしっかりしたレートに移行し、衝撃イベント中の構造的なボトムアウトを防ぎます。減衰機能は、ケーブルの個々のワイヤー撚り線間の相対的な摩擦の結果です。動的荷重下では、数百の撚り線間接触点でのマイクロすべりが運動エネルギーを低級熱散逸に変換し、油圧作動油、エラストマー要素、またはアクティブ制御システムを必要とせずに、速度に比例した減衰を提供します。

ステンレス鋼AISI 304製のケーブルは、優れた防水性、卓越した耐食性、およびサービス寿命全体にわたる安定した機械的性能を発揮します。耐食性のオールメタル構造により、Xi'an Hoanのワイヤーロープ防振アイソレータは、環境的に安定した高性能デバイスであり、極端な温度、化学薬品、油、オゾン、紫外線、研磨材の影響を受けません。

非線形剛性曲線技術

JGX-2228D-665B の決定的なエンジニアリング上の利点は、その非線形プログレッシブ剛性曲線です。従来の線形レートアイソレータは、設計上の妥協を強います。低振幅の隔離には十分柔らかく、過負荷保護には十分な剛性が必要です。JGX-2228D-665B は、たわみ範囲全体で連続的に変化するばねレートを生み出すケーブル形状によってこれを解決します。

この動作を生み出すために3つのメカニズムが相互作用します:

• 幾何学的剛性化: 予成形されたヘリカルケーブルループがたわむと、曲げモーメントアームを変更する有効曲率半径が減少します。これにより、変位の各ミリメートルに追加される力の増加が段階的に発生し、外部スナバーやトラベルストップなしで組み込みの過負荷保護メカニズムが作成されます。
• 撚り線圧縮: 圧縮荷重が増加すると、7*19 ケーブル構造内の個々のワイヤー撚り線が再編成および圧縮され、追加の撚り線間接触点がかみ合います。これにより、荷重 magnitude の関数として有効断面積の曲げ剛性が増加します。
• 摩擦活性化振幅依存減衰: 個々のワイヤー撚り線間のクーロン摩擦は、入力振幅に合わせて自然にスケールします。小さな振動は効率的な高周波隔離のために低摩擦に遭遇します。大きな衝撃イベントは、迅速なエネルギー散逸のために最大摩擦にかみ合います。減衰比は、低振幅で 0.15 から衝撃荷重下で 0.25 の範囲です。

結果として得られる剛性特性は、低レートの隔離ゾーン（8〜50Hzの範囲の定常状態振動に最適化）から、高レートの保護ゾーン（20g/11ms 半サインで定格された過渡衝撃イベント中の過度の変位を防ぐ）へとスムーズに移行します。このデュアルモード動作により、個別の隔離ステージの必要性がなくなり、システムの複雑さと設置フットプリントが削減されます。

グリーン & 環境配慮型コンプライアンス — 持続可能な振動制御

環境への配慮は、JGX-2228D-665B の設計に不可欠です。このアイソレータには、ゴム、エラストマー、合成ポリマーは一切含まれていません。これらの材料は時間とともに劣化し、マイクロプラスチック粒子を放出し、経済的にリサイクルできません。

• 完全な材料リサイクル性: AISI 304 ステンレス鋼ケーブル（質量比約60%）とアルミニウム合金6061-T6バー（質量比約40%）は、どちらも確立された産業用金属回収チャネルを通じて、品質を低下させることなく無限にリサイクル可能です。サービス寿命の終わりに、2つの材料は簡単に分離され、標準的なリサイクルストリームで処理され、循環経済目標をサポートします。
• VOC 排出ゼロ: 製造、設置、または操作中に揮発性有機化合物は一切放出されません。オールメタル構造は、エラストマーアイソレータに一般的に見られる溶剤、可塑剤、硬化剤を本質的に含んでいません。
• RoHS 準拠: 指令 2011/65/EU に基づき、鉛、水銀、カドミウム、六価クロム、ポリ臭化ビフェニル（PBB）、ポリ臭化ジフェニルエーテル（PBDE）を含まないことが認証されています。
• クリープまたは経年劣化なし: 硬化、ひび割れ、定期的な交換が必要なゴムマウントとは異なり、金属構造は機械的特性を無期限に一貫して維持します。典型的なサービス寿命は、保護される機器の寿命の 3〜5 倍* を超え、交換頻度と関連する材料廃棄物を削減します。
• 低エネルギー製造: ケーブル成形およびバー加工プロセスは、主に冷間加工技術を採用しており、エラストマー代替品に使用される鋳造、射出成形、または加硫プロセスと比較して、エネルギー入力が比較的低いです。
• クリーンルーム対応: 操作中に粒子排出を一切発生させません。いかなる種類のガス放出もなく、JGX-2228D-665B は、空気の質が規制されている密閉環境、実験室、および HVAC プナムに適しています。
• 潤滑不要: 撚り線間摩擦減衰メカニズムはドライでメンテナンスフリーです。製品ライフサイクルのどの段階でもグリース、油、潤滑剤は必要なく、潜在的な環境汚染の別の原因を排除します。

技術仕様

取り付けバー — 材質選択 & 表面処理

取り付けバーの材質: ステンレス鋼またはアルミニウムは、用途の要件に応じて選択できます。アルミニウム合金6061-T6は、優れた強度対重量比と自然な耐食性により、ほとんどの産業用途で標準的に推奨されます。ステンレス鋼304は、オフショアプラットフォームや化学処理施設を含む高度に腐食性の環境に推奨されます。

アルミニウム取り付けバーの表面処理選択:

• ホワイトアルマイト: アルミニウム表面をそれ自体よりも硬くする表面処理。白色アルマイト処理されたアルミニウム取り付けバーの色は、アルミニウム自体の色と同じです。アルミニウム取り付けバーの通常の表面処理であり、屋内用途および一般的な産業用途に適しています。
• ハードアルマイト: 白色アルマイト処理よりもアルミニウム取り付けバーをはるかに硬くする表面処理。ハードアルマイト処理されたアルミニウム取り付けバーの色は、白色アルマイト処理よりも暗いです。表面硬度 60 HRC を超える高密度の酸化物層を生成します。屋外暴露、高摩耗設置、および取り付け面間の電気的絶縁が必要な用途を含む、複雑または特別な作業条件のワイヤーロープアイソレータに特別に使用されます。

Xi'an Hoan の防振アイソレータの主な特徴

• クリープや経年劣化なし — サービス寿命全体で一貫した機械的特性
• 高い内部減衰 — 撚り線間クーロン摩擦により、振幅依存のエネルギー散逸を提供
• 非常に広い温度範囲 — 剛性のドリフトなしで -40℃〜+120℃で信頼性の高い動作
• 幅広いフィッティングが可能 — 複数のバー材質、表面処理、取り付け構成
• 迅速かつ経済的なプロトタイピング — 短納期でカスタム構成が可能
• 非常に堅牢な構造と長寿命 — オールメタル設計により物理的損傷に強い
• 優れた衝撃と振動の組み合わせ隔離 — 単一デバイスで慢性的な負荷と過渡的な負荷の両方に対応
• 化学薬品、海水、オゾン、紫外線の影響を受けない — 最も過酷な環境に適しています
• 非線形プログレッシブ剛性曲線 — 可変荷重条件に動的に適応
• 完全な RoHS 準拠と材料リサイクル性 — 環境に配慮した設計
• メンテナンスフリー操作 — 潤滑不要、調整不要、定期サービス不要

応用分野 — ワイヤーロープ防振アイソレータの使用

よくある質問 — JGX-2228D-665B ワイヤーロープアイソレータ

Q: JGX-2228D-665B の剛性曲線が「非線形」である理由は何ですか？
A: 一定の力対たわみ比を生み出す従来のばねまたはゴムマウントとは異なり、JGX-2228D-665B のケーブル形状は自然に段階的な剛性化効果を生み出します。小さなたわみでは、アイソレータは優れた振動隔離のためにコンプライアンスが高く、たわみが増加すると、衝撃荷重下でのボトムアウトを防ぐために剛性が高まります。これは、荷重増加時のケーブルループの曲率の変化と撚り線間圧縮によって達成されます — 追加のメカニズムは不要です。

Q: JGX-2228D-665B は本当に環境に優しくリサイクル可能ですか？
A: はい。ステンレス鋼ケーブルとアルミニウム合金バーの両方とも、標準的な産業用金属回収プロセスを通じて 100% リサイクル可能です。ユニットには、ゴム、プラスチック、合成ポリマーは一切含まれていません。VOC 排出物やマイクロプラスチック粒子を発生させず、潤滑剤も必要としません。製造プロセスは、主に冷間加工技術を採用しており、エネルギー入力は比較的低いです。

Q: ホワイトアルマイトとハードアルマイトの違いは何ですか？
A: ホワイトアルマイトは、自然なアルミニウム色を維持しながら、適度な表面硬化を提供します。ハードアルマイトは、はるかに厚く、より高密度の酸化物層（表面硬度 60+ HRC）を生成し、より暗い灰色の外観になります。ハードアルマイトは、屋外暴露、高摩耗設置、および電気絶縁が必要な用途に推奨されます。どちらの処理も優れた耐食性を提供します。

Q: JGX-2228D-665B は屋外または海洋環境で使用できますか？
A: はい。オールステンレス鋼ケーブルとハードアルマイト処理されたアルミニウムバーの構造は、塩水噴霧、湿度、紫外線、極端な温度に対して高い耐性があります。最も過酷な海洋環境では、オプションのステンレス鋼304バー材質が追加の耐食性マージンを提供します。

Q: 正しい取り付け方向をどのように選択しますか？
A: JGX-2228D-665B は、圧縮（垂直荷重）、せん断/ロール（水平荷重）、および 45 度圧縮（複合荷重）の取り付け方向をサポートします。当社のアプリケーションエンジニアは、機器の重量、重心、予想される振動スペクトル、および利用可能な取り付けフットプリントに基づいて最適な構成を推奨できます。詳細な推奨事項については、機器の仕様をお知らせください。

会社情報 — Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. は、防振アイソレータおよびマウントの専門メーカーであり、さまざまな商業、産業、および重工業分野に最高品質のエネルギー吸収および振動隔離ソリューションを提供しています。

当社の製品は、ワイヤーロープ防振アイソレータ、エラストマー衝撃マウント、摩擦ダンパー、ショックアブソーバー、および LC フィルターやマイクロ波通信コンポーネントなど、幅広い範囲をカバーしています。2005 年に設立され、20 年以上にわたる急速な発展を経て、100 人以上のエンジニアリングおよび技術専門家を含む 500 人以上の従業員に成長しました。本社は中国陝西省西安ハイテクゾーンにあり、800 平方メートルの専用生産および研究開発施設を運営しています。

現在、中国 31 以上の省と約 25 の海外諸国の顧客にサービスを提供しており、モーター駆動装置、ファンシステム、パンチプレス、エレベーター、コンプレッサー、化学処理装置、鉄道および地下鉄システム、橋梁工学、機械設備、大規模建設、レコーディングスタジオ、劇場、車両、船舶、あらゆる種類の産業機械に振動隔離ソリューションを提供しています。

当社の製品がお客様の特定の機器アプリケーションのニーズにどのように役立つかについては、今すぐお問い合わせください。または、多くの担当者のいずれかにご連絡いただければ、製品要件を満たすお手伝いをいたします。当社のエンジニアリングチームは、荷重-たわみ計算、振動伝達率予測、カスタム取り付け構成設計を含む包括的なアプリケーション分析を提供します。

認証 & 品質保証

• ISO 9001:2015 品質マネジメントシステム — 認証取得
• RoHS 指令 2011/65/EU — 準拠
• EN 10204 3.1 に準拠した材料証明書 — ご要望に応じて入手可能
• CE マーキング — ご要望に応じて入手可能
• カスタムテスト & 検証レポート — 入手可能
