EMC 対応非磁性ワイヤ ロープ アイソレータ JGX-2228D-665B 精密電子機器用過渡衝撃吸収マウント

JGX-2228D-665B EMCセーフ非磁性ワイヤーロープ防振アイソレーター — 製品概要

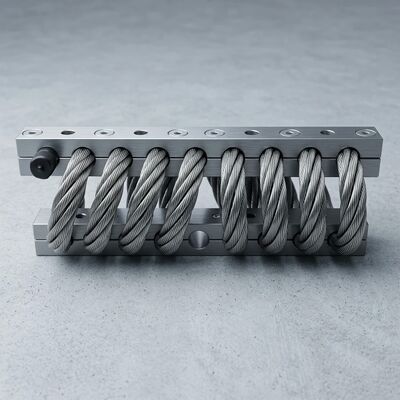

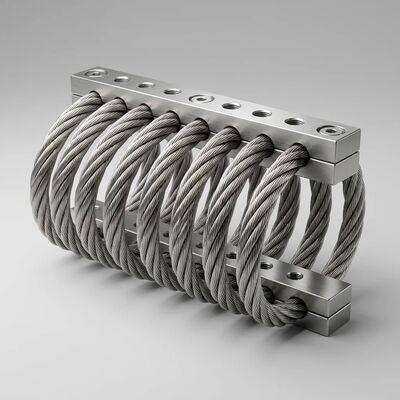

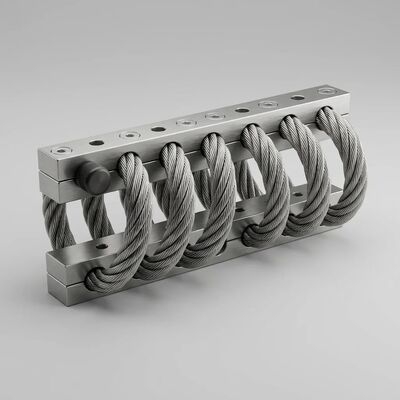

JGX-2228D-665Bワイヤーロープ防振アイソレーターは、電磁両立性（EMC）および磁場クリーンネスが重要な運用要件となる用途向けに特別に設計されています。JGX-2228シリーズのこのモデルは、直径22.2mmのステンレス鋼AISI 304撚り線（完全に焼きなましされ、非磁性状態）を使用し、アルミニウム合金6061-T6保持バーに通して8ループのヘリカルアイソレーションアセンブリを形成し、圧縮時の最大静荷重定格は665kgです。

ばね機能は、ヘリカルループに成形されたケーブルの屈曲に固有の弾性によって生成されます。各ケーブルループは非線形ばね要素として機能し、防振のための柔軟な初期応答を提供し、荷重が増加するにつれて徐々に硬化して、衝撃イベント中の過度の変位を防ぎます。減衰機能は、ケーブルの個々のワイヤー間の相対的な摩擦の結果です。7*19撚り線構造は、クーロン摩擦が動的な機械エネルギーを分散された低級熱放散に変換する数百のワイヤー間接触点を生成します — 純粋に受動的でメンテナンスフリーのエネルギー管理メカニズムです。

焼きなまし状態のステンレス鋼AISI 304製のケーブルは、優れた防水性、卓越した耐食性、および安定した予測可能な機械的性能を発揮します。耐食性のオールメタル構造により、Xi'an Hoanのワイヤーロープ防振アイソレーターは、環境的に安定した高性能デバイスであり、極端な温度、化学薬品、油、オゾン、UV放射、および研磨性媒体の影響を受けません。

EMCセーフ＆非磁性設計 — 電磁フットプリントゼロ

従来の防振アイソレーターは、しばしば鉄合金、磁性ステンレス鋼グレード、または埋め込み鋼部品を含み、これらは局所的な磁場を歪ませたり、時間変化する磁場に渦電流を発生させたり、RF環境で受動的相互変調（PIM）歪みを導入したりする可能性があります。JGX-2228D-665Bは、意図的なアプリケーション駆動型の材料選択により、これらのリスクを排除します。

• 非磁性ケーブル材料: AISI 304ステンレス鋼ケーブルは、磁気透磁率（μr）が1.02未満であることが検証された完全に焼きなましされた状態で供給されます。このレベルでは、材料は非磁性として分類され、MRIスイート（1.5T-7T）、電子顕微鏡、および精密磁力計設置で使用されるものを含む、診断磁場に測定可能な歪みを生成しません。
• 非磁性バー材料: アルミニウム合金6061-T6は本質的に非磁性であり、透磁率は実質的に1.0（自由空間と同じ）です。鉄分なし、誘導磁化なし、強力な外部磁場への暴露後の残留磁気署名なし。
• 受動デバイス — エミッションゼロ: JGX-2228D-665Bには、電子部品、モーター、センサー、またはアクティブ要素は一切含まれていません。いかなる周波数帯でも電磁干渉を生成または放射しません。アクティブな振動キャンセルシステムとは異なり、電源、コントローラー、フィードバックループを必要とせず、スイッチングノイズや高調波エミッションを生成しません。
• グラウンドループ形成なし: 硬質アルマイト処理されたアルミニウムバー（電気絶縁性の酸化アルミニウム表面層を形成）とオプションの非導電性ブッシングインサートを指定すると、JGX-2228D-665Bは、アイソレートされた機器とその取り付け構造との間に完全なガルバニック絶縁を提供します。これにより、高感度測定システムで一般的な50/60Hzのハムノイズの原因となるグラウンドループの形成を防ぎます。
• RF透明: オールメタル構造は、高周波磁場と相互作用しない非鉄材料を使用しています。ケーブルループの開いたヘリカル形状は、アンテナ近傍場での固体金属構造で発生する可能性のある意図しないRF反射または空洞共鳴効果の可能性を最小限に抑えます。

過渡衝撃波散逸技術

防振における最も困難なシナリオの1つは、過渡衝撃パルスの管理です — 短時間で高振幅の機械的インパルスであり、従来のダンパーが応答する前にそれを圧倒する可能性があります。JGX-2228D-665Bは、波面到着後マイクロ秒以内に作動する、固有の多段階衝撃エネルギー散逸カスケードを通じてこれを処理します:

• 波面インピーダンス不整合: 取り付け構造を伝播する衝撃パルスは、急激な機械的インピーダンス変化としてケーブルループ形状に遭遇します。湾曲した多線ケーブルは複雑な境界を形成し、入射応力波の部分的な反射とモード変換を引き起こします — 圧縮モードはせん断に、せん断は曲げに変換され、各モード変換はアイソレートされたペイロードに伝達されるエネルギーを低減します。
• 多経路伝播散乱: 7*19ケーブルストランドバンドル内では、衝撃波面は個々のワイヤーを伝播する複数の経路に分割されます。外側と内側のストランド間の経路長の差は時間分散を引き起こします — シャープで高振幅のパルスは、低振幅で長時間の波形に広がり、高感度機器へのダメージがはるかに少なくなります。
• ストランド間クーロン摩擦減衰: 個々のワイヤーが衝撃誘発変位中に相対的なマイクロモーションを起こすと、すべてのストランド間接触界面での摩擦が運動エネルギーを熱に変換します。このメカニズムは瞬時であり、粘性流体を必要とせず、入力振幅に応じて自然にスケールします — より大きな衝撃はより多くの接触点を関与させ、比例してより大きなエネルギー散逸を生成します。
• 非線形剛性硬化: ケーブルループが非線形ばね特性の高い剛性領域に偏向すると、増加する抵抗が最大トラベルを制限し、機械的なボトムアウトを防ぎます。低レートアイソレーションゾーンから高レート保護ゾーンへの移行は、機械的スナバーの特徴である突然の力不連続なしに、段階的に発生します。
• 全方向保護: 8ループヘリカル構成は、圧縮、せん断、ロール軸で同時にエネルギー散逸を提供します。衝撃パルスの入射方向に関係なく、複数のケーブルループが最適な向きで入射エネルギーを捕捉・散逸し、単一の受動デバイスで真の多軸過渡保護を提供します。

技術仕様

取り付けバー — 材料選択と表面処理

取り付けバーの材質: ステンレス鋼またはアルミニウムを選択できます。アルミニウム合金6061-T6は、本質的に非磁性（μr = 1.0）であり、硬質アルマイト表面層による電気絶縁を提供するため、EMCに敏感な用途に標準で推奨されます。焼きなまし状態のステンレス鋼304は、鋼の追加強度が必要な高腐食性環境のオプションとして利用可能です — 焼きなまし304は非磁性分類（μr< 1.02）を維持することに注意してください。

アルミニウム取り付けバーの表面処理選択:

• 白アルマイト:アルミニウム表面をそれ自体よりも硬くする表面処理。白アルマイト処理されたアルミニウム取り付けバーの色は、アルミニウム自体の色と同じです。これはアルミニウム取り付けバーの通常の表面処理であり、一般的な屋内用途に適しています。注：白アルマイト表面は、いくらかの導電性を保持する場合があります。
• 硬質アルマイト:白アルマイト処理よりもアルミニウム取り付けバーをはるかに硬くする表面処理。硬質アルマイト処理されたアルミニウム取り付けバーの色は、白アルマイト処理方法よりも暗くなります。より厚い酸化物層は、取り付けバーと機器シャーシとの間に効果的な電気絶縁を提供し、グラウンドループの形成を防ぎます。ワイヤーロープアイソレーターの複雑または特別な作業条件、EMCに敏感な設置、屋外暴露、および高摩耗用途を含む特別な用途向けです。

Xi'an Hoanの防振アイソレーターの主な特徴

• クリープや経年劣化なし — 数十年にわたるサービス寿命全体で一貫した機械的特性
• 高い内部減衰 — ストランド間クーロン摩擦は、流体やエラストマーなしで振幅依存のエネルギー散逸を提供します
• 非常に広い温度範囲 — -40℃から+120℃まで性能ドリフトなしで信頼性の高い動作
• 幅広いフィッティングが可能 — 複数のバー材、表面処理、ブッシングオプション、取り付け構成
• 迅速かつ経済的なプロトタイピング — カスタムEMC検証済み構成が短納期で利用可能
• 非常に堅牢な構造と長寿命 — オールメタル設計は物理的な乱用や過酷な環境に耐えます
• 優れた衝撃と振動の複合アイソレーション — 単一デバイスで慢性的な振動と急性過渡衝撃に対応
• 化学薬品、海水、オゾン、UV線に影響されない — 最も要求の厳しい動作環境に適しています
• EMCセーフ受動設計 — 電磁エミッションゼロ、磁気署名ゼロ、電源不要
• 全体に非磁性材料 — MRI、磁力計、電子顕微鏡環境と互換性があります
• 過渡衝撃波散逸 — 多経路エネルギーカスケードがマイクロ秒応答の衝撃保護を提供します
• メンテナンスフリー動作 — 潤滑不要、調整不要、定期的なサービス不要

応用分野 — EMCセーフ防振

よくある質問 — JGX-2228D-665B EMCセーフアイソレーター

Q: JGX-2228D-665Bは本当に非磁性ですか？MRIスキャナーの近くで使用できますか？
A: はい。AISI 304ステンレス鋼ケーブル（焼きなまし状態、μr< 1.02）とアルミニウム合金6061-T6バー（μr = 1.0）の両方が非磁性材料として分類されています。アイソレーターは測定可能な磁場歪みを生成せず、MRIスイートの機器室での補助機器設置に指定されています。要求に応じて磁気透磁率を文書化した材料証明書を提供します。

Q: 過渡衝撃波散逸は通常の振動減衰とどのように異なりますか？
A: 通常の振動減衰は、連続的で低振幅の振動に対処します。過渡衝撃散逸は、短時間で高強度の機械的インパルスを対象とします。JGX-2228D-665Bは、異なるメカニズムを通じて両方を処理します。ケーブルループの弾性は定常状態の振動をアイソレートし、多経路ストランド間クーロン摩擦カスケードは波面到着後マイクロ秒以内に衝撃エネルギーを散逸させます。非線形剛性曲線は、通常の振動レベルでのアイソレーションを犠牲にすることなく、衝撃下のボトムアウトを防ぐために徐々に増加する抵抗を提供します。

Q: JGX-2228D-665Bは電気的接地またはシールドが必要ですか？
A: いいえ。JGX-2228D-665Bは完全に受動的な機械デバイスです。電気的電源、接地接続、またはシールドは必要ありません。アルミニウムバーの硬質アルマイト表面処理は、実際には機器と取り付け面との間に電気絶縁を提供し、高感度測定システムで一般的なノイズ源であるグラウンドループの形成を防ぎます。

Q: JGX-2228D-665Bは特定のEMC要件に合わせてカスタマイズできますか？
A: はい。当社のエンジニアリングチームは、バー材、表面処理、ブッシング材、および取り付け穴パターンを構成して、お客様固有のEMC、磁場クリーンネス、および機械的要件を満たすことができます。医療画像OEM、半導体機器メーカー、科学機器メーカー向けにカスタム構成を定期的に供給しています。技術コンサルテーションについては、仕様をお知らせください。

Q: EMC/MRIコンプライアンス検証のためにどのようなドキュメントが利用可能ですか？
A: EN 10204 3.1（磁気透磁率試験データを含む）の材料証明書、ISO 9001:2015品質システム認証、RoHS準拠ドキュメント、および該当する場合はCEマーキングを提供します。OEM認定プログラムのために、特定の材料特性に関するカスタム試験レポートを手配できます。

会社情報 — Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd.は、防振アイソレーターおよびマウントの専門メーカーであり、さまざまな商業、産業、および重工業分野に最高品質のエネルギー吸収および防振ソリューションを提供しています。

当社の製品は、ワイヤーロープ防振アイソレーター、エラストマーショックマウント、摩擦ダンパー、ショックアブソーバー、およびLCフィルターとマイクロ波通信コンポーネントを含む幅広い範囲をカバーしています。2005年に設立され、20年以上にわたる急速な発展を経て、100人以上のエンジニアリングおよび技術専門家を含む500人以上の従業員に成長しました。本社は中国陝西省西安ハイテクゾーンにあり、800平方メートルの専用生産および研究開発施設を運営しています。

現在、中国の31以上の省と約25の海外諸国の顧客にサービスを提供しており、モーター駆動、ファンシステム、パンチマシン、エレベーター、コンプレッサー、化学処理装置、鉄道および地下鉄システム、橋梁工学、機械設備、大規模建設、録音スタジオ、劇場、車両、船舶、およびあらゆる種類の産業機械に防振ソリューションを提供しています。

当社の製品がお客様固有の機器アプリケーションのニーズにどのように役立つかについては、今すぐお問い合わせください。または、多くの担当者のいずれかに連絡して、製品要件を満たすことができます。特に医療、科学、通信環境向けのEMC互換および磁場クリーンな設置に関する専門知識を持ち、アプリケーション固有のアイソレーション設計を専門としています。

認証および品質保証

• ISO 9001:2015品質マネジメントシステム — 認証取得済
• RoHS指令 2011/65/EU — 準拠
• EN 10204 3.1の材料証明書 — 利用可能（磁気透磁率データを含む）
• CEマーキング — 要求に応じて利用可能
• カスタムEMC/MRI互換性ドキュメント — OEM認定用に利用可能
