| ブランド名: | Hoan |
| モデル番号: | JGX-0240D-4.5A |
| MOQ: | 10個 |
| 支払い条件: | L/C、D/A、D/P、T/T |

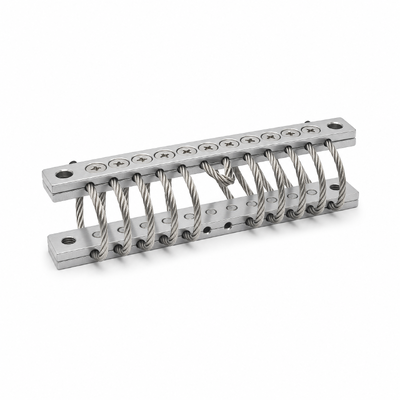

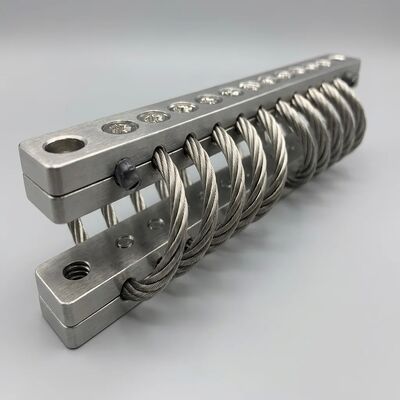

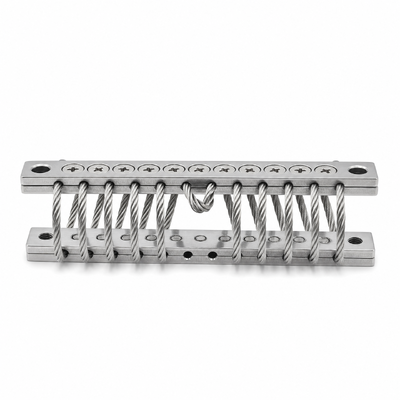

JGX-0240D-4.5A は、精密に設計されたワイヤーロープ防振アイソレーターで、マルチアキシャル大振幅吸収と周波数非依存ダンピング性能を提供します。8連のステンレス鋼304ワイヤーロープ構造とアルミニウム合金6061-T6マウンティングブロックを組み合わせたこのアイソレーターは、圧縮、せん断、ロール軸の動的なたわみを同時に処理し、産業用オートメーション、重量物輸送、エネルギー生成、精密製造環境における機器保護の信頼性の高い選択肢となります。
| パラメータ | 測定値 | 試験方法 |
|---|---|---|
| 減衰比 | 15%以上 | 半値幅法 |
| 固有振動数範囲 | 5-15 Hz | スイープサイン励振 |
| 共振時のアイソレーション効率 | 85%以上 | 伝達率測定 |
| 動作温度 | -70℃～+200℃ | 恒温槽サイクル |
| 疲労寿命 | 定格負荷で10の7乗サイクル以上 | 加速サイン波試験 |
| 10の6乗サイクル後のドリフト | 3%未満 | 連続監視 |
各製造バッチは、ISO 10816およびISO 1940ガイドラインに従ってランダムサンプリング検証を受けます。伝達率曲線と減衰係数は文書化されており、ご要望に応じて入手可能です。
CNC工作機械、ロボットワークセル、自動検査ステーションは、高速動作サイクル中の位置決め精度を維持するマルチアキシャル防振から恩恵を受けます。
トラック、鉄道車両、マテリアルハンドリング車両の車載電子機器、テレメトリユニット、監視機器は、道路誘発衝撃や連続的な低周波振動に対する堅牢な防振が必要です。
回転機械の近くに設置された発電機セット計装、タービン監視モジュール、電源コンディショニングユニットは、周波数非依存のアイソレーションを必要とする広帯域振動にさらされます。
分析天秤、レーザー干渉計、光学測定システムは、周囲の建物の振動や近くの機器の干渉から分離されることで、より高い測定繰り返し精度を達成します。
| パラメータ | 仕様 |
|---|---|
| モデル番号 | JGX-0240D-4.5A |
| ワイヤーロープ径 | 4.5 mm |
| コイル数 | 8 |
| 耐荷重（圧縮） | 0.5-2.5 kg |
| 耐荷重（せん断） | 0.3-1.8 kg |
| ワイヤーロープ材質 | ステンレス鋼304 |
| マウンティングブロック材質 | アルミニウム合金6061-T6 |
| 減衰比 | 15%以上 |
| 固有振動数範囲 | 5-15 Hz |
| アイソレーション効率 | 共振時85%以上 |
| 取り付けねじ | M5 |
| 単位重量 | 約35 g |
| 表面処理 | 電解研磨 |
| 準拠 | ISO 10816, ISO 1940 |
ワイヤーロープアイソレーターは、個々のワイヤー素線間の乾式摩擦ダンピングを使用しており、本質的に周波数非依存で温度安定性があります。ゴム製アイソレーターは、周波数および温度に依存した剛性変化を示します。金属スプリングアイソレーターは、固有の減衰がほとんどなく、通常は外部ダンパーが必要です。ワイヤーロープは、構造サポートとダンピングを単一のパッシブエレメントに組み合わせています。
実験室試験では、定格負荷で1000万サイクルを超える疲労寿命を示し、性能ドリフトは3%未満です。通常の産業運転条件下では、交換が推奨される前に通常8～12年の耐用年数が期待できます。
はい。SS304ワイヤーロープと電解研磨された表面処理は、ほとんどの屋外産業環境に対して十分な耐食性を提供します。沿岸部や化学的に攻撃的な雰囲気の場合は、316Lステンレス鋼構造を特徴とする当社のマリングレードバリアントを参照してください。
