ホアン100301 モジュール式ゴム 振動隔離パッド タイル式抗振動ワッフルマット
激しい 機械 的 振動 や 構造 的 な 騒音 汚染 を 排除 する
現代の商業建築や重工業施設では,構造物からの騒音は持続的で高価な技術的課題です.高周波のモーターの鳴き声,低周波のポンプのパルス,圧縮機による衝撃が直接コンクリート床にこのエネルギーは 固体から生じた音波として 建物の柱を通り抜けて 震動させ 騒音を発生させ 管の関節を緩め 高精度機器を乱します
患者さんには
構造騒音伝播:機械機器の部屋から床板を通ってオフィスや居住スペースに広がる低周波の鳴き声とハム.
HVACパイプ関節ストレス:水ポンプや冷却装置の激しい振動によりパイプが疲労し,流体漏れや溶接割れを引き起こす.
器具の校正損失: 床の振動を記録する繊細な実験用バランスや光学センサーにより,信頼性の低い読み取り結果が得られます.
ホアン100301モジュール式ゴム振動隔離パッドは 最高級のプロの解離ソリューションですこの重用"ワッフル"パッドシリーズは,アティレイブルを使用します構造のエネルギーを吸収し,静かな機械操作を実現する.
製品ギャラリー
100301シリーズは,滑り込みを防止し,動的傾斜を増加させ,負荷の均等な分布を保証する設計の双面ワッフルを持っています.
1ホアン100301 モジュール式ゴム振動パッド (標準構成)

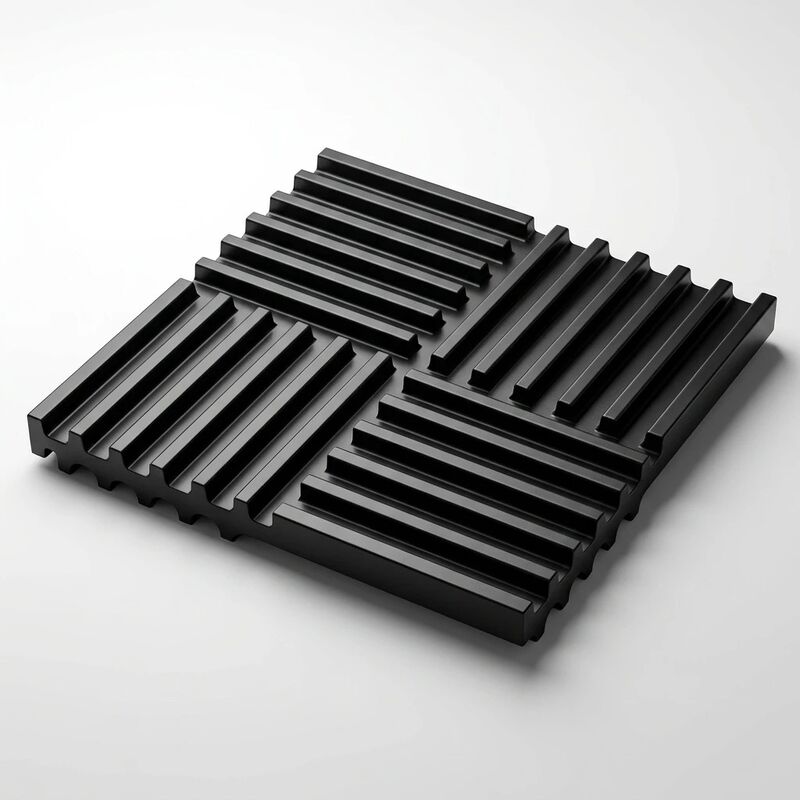

このパッドは多方向の真空ポケットを作り出す高性能のワッフル構造で,静的摩擦と衝撃隔離に耐えることができます.(図1:ホーン100301 ワッフル 抗振動ゴムパッド 柔軟なサイズ化のためのモジュール式接続関節を備えた精密型天然ゴム)
2格子表面と材料の質の詳細

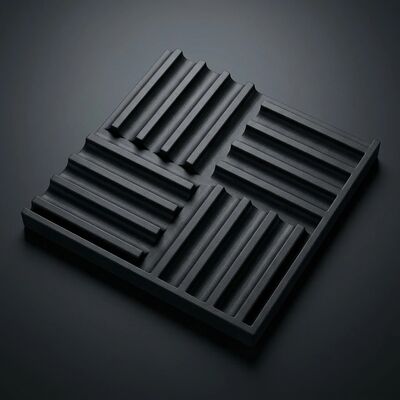

高品質の vulkanised elastomerを強調する近距離写真で 壁の厚さも高さも一致し 要求の高い構造環境のために設計された高耐性です(図2:表面プロフィール詳細-Thedense ワッフルグリッドは,最適な切断特性を確保し,パッドの下の水分や油の蓄積を防止します.)
主要 な 特徴 益
モジュラル・インターロック・タイル式設計:標準単一ブロックの足跡は 85mm x 85mm x 20mm です個々のブロックは,より大きなマットにシームレスに接続され,あらゆる機器ベースにマッチしたり,刃の安定性や負荷評価を失うことなく,サイト上でユーティリティナイフで切ることができます..
積み重ねられる多層性能 (1〜4層):振動隔離を簡単にスケーリングします.100301は,高さ4層まで (総高さ:20mm,43mm,66mm,89mm) の積み重ねた設置をサポートします.圧縮負荷を分散するために層の間に3mmの電磁鋼板を挿入することによって低周波保護を最大限にするために,このシステムは自然周波数を5.3 Hzに低下させます.
高圧縮性天然ゴム製剤:NR (天然ゴム),ネオプレン,またはEPDMが 特別に混ぜられていて 優れたエネルギー消耗を可能にします 高周波マイクロショックの 99%まで吸収します工業用冷却機類名表/部分番号システム:
第1桁 (硬さ):6 は 60 ショア A (標準) を表す.オプションのソフト 4 (40 ショア A) または超硬 8 (80 ショア A) はカスタマイズできます.
第2桁 (ブロック):フットプリントの構成を定義します (1 = 1ブロック,2 = 2ブロック,4 = 4ブロック,6 = 6ブロック,8 = 8ブロック).
文字列の後に3桁 (層):積み重ねた層の数 (1〜4層,3mmの負荷分布プレートで隔たれている) を指定します.
化学的環境に対する耐性が高い紫外線,オゾン,モスに耐えるように作製された油や工業用油脂に適度に曝され,厳しい環境で10年以上以上のメンテナンスのない使用寿命が保証されます.
詳細な仕様 (ホアン100301シリーズ - 60ショアA硬さ)
下の表は標準の 40, 60, 80 Shore Aproduct ファミリーの完全な技術仕様 (ベースラインとして 60 Shore A を使用) を詳細に示しています.これらのパラメータは,信頼性の高い機械計算を保証するために完全に認証されています.:
| モデル |
仕様
|
面積 ((cm2) |
究極の負荷 (kg)
|
層数
|
対応する負荷下での変形 (mm)
|
対応する自然周波数 ((Hz)
|
|
L×W×H
|
||||||
|
100301-61-1
|
85×85×20
|
72
|
144-230 年
|
1
|
2.0-4 だった0
|
13.2-10 だった6
|
|
100301-62-1
|
85×85×43
|
72
|
144-230 年
|
2
|
2.5-4 だった0
|
9.3-7.5
|
|
100301-63-1
|
85×85×66
|
72
|
144-230 年
|
3
|
7.5-12 だった0
|
7.6 - 61
|
|
100301-64-1
|
85×85×89
|
72
|
144-230 年
|
4
|
10.0〜160
|
6.6-53
|
|
100301-61-2
|
170×85×20
|
145
|
220〜474
|
1
|
2.5-4 だった0
|
13.2-10 だった6
|
|
100301-62-2
|
170×85×43
|
145
|
220〜474
|
2
|
50.0-8 だった0
|
9.3-7.5
|
|
100301-63-2
|
170×85×66
|
145
|
220〜474
|
3
|
7.5-12 だった0
|
7.6 - 61
|
|
100301-64-2
|
170×85×89
|
145
|
220〜474
|
4
|
10.0〜160
|
6.6-53
|
|
100301-61-4
|
170×170×20
|
290
|
456~970年
|
1
|
2.5-4 だった0
|
13.2-10 だった6
|
|
100301-62-4
|
170×170×43
|
290
|
456~970年
|
2
|
50.0-8 だった0
|
9.3-7.5
|
|
100301-63-4
|
170×170×66
|
290
|
456~970年
|
3
|
7.5-12 だった0
|
7.6 - 61
|
|
100301-64-4
|
170×170×89
|
290
|
456~970年
|
4
|
10.0〜160
|
6.6-53
|
|
100301-61-6
|
255×170×20
|
433
|
934~1328年
|
1
|
2.0-4 だった0
|
13.2-10 だった6
|
|
100301-62-6
|
255×170×43
|
433
|
934~1328年
|
2
|
50.0-8 だった0
|
9.3-7.5
|
|
100301-63-6
|
255×170×66
|
433
|
934~1328年
|
3
|
7.5-12 だった0
|
7.6 - 61
|
|
100301-64−6
|
255×170×89
|
433
|
934~1328年
|
4
|
10.0〜160
|
6.6-53
|
|
100301-61-8
|
340×170×20
|
578
|
1260年から1940年
|
1
|
2.5-4 だった0
|
13.2-10 だった6
|
|
100301-62-8
|
340×170×43
|
578
|
1260年から1940年
|
2
|
5.8-80
|
9.3-7.5
|
|
100301-63-8
|
340×170×66
|
578
|
1260年から1940年
|
3
|
7.5-12 だった0
|
7.6 - 61
|
|
100301-64-8
|
340×170×89
|
578
|
1260年から1940年
|
4
|
10.0〜160
|
6.6-53
|
技術的な応用
Hoan 100301モジュール式振動パッドは,高周波の機械ノイズと低周波の重力衝突の両方を隔離するために,世界中の音響コンサルタント,MEP契約者,機械メーカーによって信頼されています.
HVACシステムの冷却塔:コンクリート構造物を通る振動の共鳴を防ぐために屋根に設置された空気処理装置 (AHU),冷却装置,蒸発コンデンサを設置するのに最適です.重流体水ポンプとファン:離縁式大容量循環水ポンプと遠心機構造パイプを疲労による破裂から守る.
換気圧縮機:高エネルギーの垂直と水平の不均衡力を吸収し,固い床固定なしで圧縮機の滑り方を安定させます.
繊細な研究室 基礎ベッド:高増幅電子顕微鏡,座標測定機 (CMM),光学テーブルを環境の床の振動から保護します.
建築物 浮き床 音響室劇場の床,ホテルの発電室,録音スタジオ,機械工場の部屋の建設で頻繁に使用され,高効率の音響分離を確立します.
