カスタマイズされた製品 効果的ノイズと振動制御のための双面波紋設計のゴム振動隔離パッド

工業技術要約

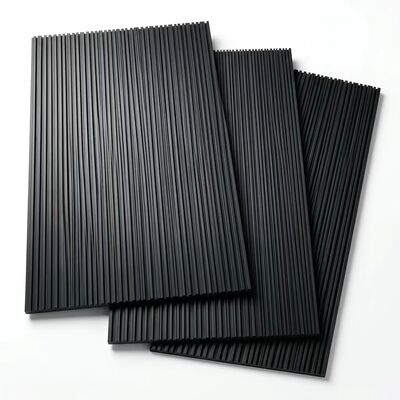

RP1は高性能で プロの質のゴム振動隔離パッドで 広範囲のノイズ削減と 機械的なダムリングのために 特別に設計されています高密度純ゴム, RP1モデルには独特の双面波紋設計があります.このユニークなアーキテクチャは多軸性ダムリング効果を提供します.床や支柱構造から機器を効果的に分離する.

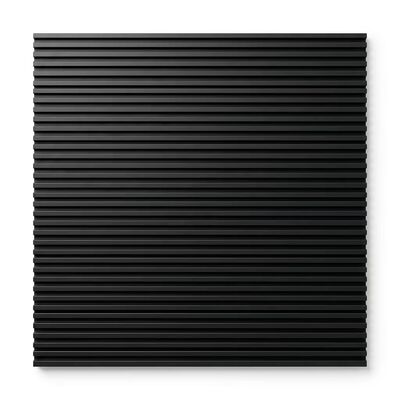

RP1は1000mm×300mmの標準工場シートサイズと10mmの厚さで,高度に汎用性があります.フルサイズの床隔離マットとして利用したり,より小さなカスタムパッド (例えば,RP1のパッド) にカットしたりできます.g4"x4"または6"x6") が施工現場に設置され,特定の設備の脚座に適しています.高周波の振動や構造からの騒音を排除しなければならない住宅用機器.

エンジニアリング の 主要 な 利点

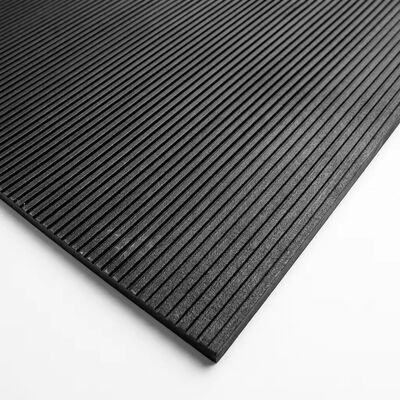

   シンメトリック・ダブルサイド・リボング:上部と下部の両方の表面に深層の波紋割れがあり,機械の"歩行"を防止し,音響隔離を強化するための物理的な空気隙間を提供します.
   高密度弾性化合物:圧縮セット,オイル,化学物質,環境老化に耐えるように作られ,重荷下で長期的構造的整合性を保証します.
   フィールドカット 汎用性:大幅な 1000×300mm のシートフォーマットにより,技術者は機器の正確な要求に合わせてパッドを切断し,ペイプすることができます.
   優れた防滑性能:波紋状の表面は,スムーズなコンクリートと鋼の表面の両方に例外的なグリップを提供し,多くのアプリケーションで機械的な固定を必要としません.
   広範囲のアプリケーション互換性-55°Cから+125°Cの温度に最適化され,室内機械室と屋上HVAC設備の両方に適しています.

総合的な技術データシート

機能的アーキテクチャーとダッピング論理
RP1は高密度ゴム肋骨の 機械的なスプリング効果を利用します 機器の重さで 肋骨は制御された変形を受けます機械振動エネルギーを軽微な熱エネルギーに変換する.

   低周波抑制:10mmの厚さは,中低周波構造振動を抑制するのに十分な質量を提供します.
   アコースティック・デカップリング:双面のリブリングは,機器と床の間には"エアポケット"層を作り,高周波の騒音とハムリングの伝達を大幅に軽減します.
   負荷分布:1000ミリメートルのシートを切断し 拼接することで エンジニアはパッドの表面面積を 機器の重力中心部と 正確に一致させ 負荷の均等な分布を保証できます

設置と工事現場のSOP
最大の振動隔離を達成し,機器の安全を確保するために,設置者は次のガイドラインを遵守しなければならない.

サイズ と 配置
 切る:1000x300mm のシートを四角に切るには,重用ナイフまたは帯状サーを使用します.より大きな面積が必要であれば,シームレスなスペイシングを可能にするように,切断エッジが真っ直ぐであることを確認してください.
  オリエンテーション:最良の結果のために,すべての機器の足の下に肋骨の方向が一致するようにパッドを配置します.
エッジアライナメント:パッドは,負荷の均等な分布のために,機器足のエッジを超えて約1/2インチ (12mm) 伸びなければならない.

表面の準備
床面 が 清潔 で,油 や 汚れ が 余り に ない こと を 確認 し て ください.RP1 は 滑らか ない 状態 で ある の で も,清潔 な 表面 は 波紋 型 肋骨 の 摩擦 結合 を 最大 に する の です.
フローティングフロア: 音響型フローティングフロアアプリケーションでは,縁シームに標準的なゴム対ゴム接着剤を使用して複数のシートを結合します.
