ホアン 100611 重用機械工具 ゴムショック吸収パッドQ235 鋼筋強化抗振動パッド

ホアン 100611 重用機械工具 ゴムショック吸収パッドQ235 鋼筋強化抗振動パッド

破壊 的 な 床 衝撃,機械 漂流,コンクリート の 疲労 を 源 から 防ぐ

高出力製造施設では 液圧プレス,CNCセンター,スタンププレス,鍛造ハンマーなどの重労働機械は 巨大な運動エネルギーを生成しますこの巨大な衝撃波は 固体による振動として 施設のコンクリート基盤に直接伝わります時間が経つにつれて 構造上の破裂や 高価な機械部品の急速な磨き 道具の精度が急激に低下し 産業安全基準に違反する 耳鳴る音が聞こえます
施設は高リスクの 運用リスクに直面していますか?
コンクリート と 建物 の 損傷:繰り返し発生した微小衝撃により 混凝土の床板が粉々にされ 周囲の構造柱が損傷し 床に固定されたボルトが緩みました
ツールの精度の損失:高周波の振動が道具の振動を引き起こし,表面の仕上げが不良,CNCの座標経路が間違って,作業部品が拒絶される.
重度の音響共鳴低周波の衝撃波が床を通り,空気中の音として再発し,高デシベル環境と操作者の疲労を引き起こす.
マシンウォーキングと移動:固定されていない重装備が 指定された場所からゆっくりと漂流し 操作者の安全を脅かし 供給線を切断します
Hoan 100611型重用機械ツールのゴムショック吸収パッドは,妥協のないプロフェッショナル解離ソリューションを提供します.このシリーズは,高級の vulkanised天然ゴムの高弾性と,組み込まれたQ235構造鋼板の極端な負荷耐久性とを組み合わせています.

製品ギャラリー

ホアン100611シリーズは,巨大な静的負荷と激しい動力的な衝撃に対応するように設計されており,最大限の安定性と脱結合性能を提供するためにユニークな双面構造で設計されています.

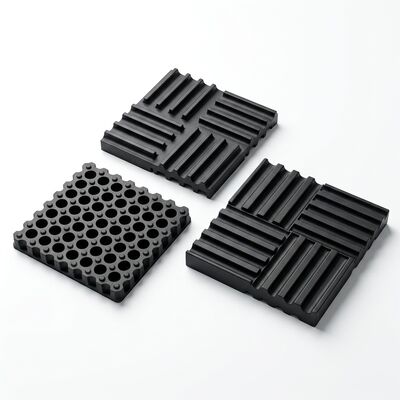

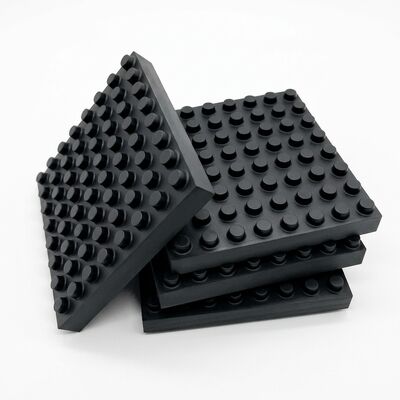

1Hoan 100611 重用ショック吸収パッド (標準配置)

上面は,機械の脚の重量を均一で硬いインターフェースで分配し,局所的なストレスの集中を防止し,完璧なアライナメントを保証します.(図1: ALJ48 重用機械 ツール ゴム ショック吸収パッド 内部構造の鋼筋補強付き重用用 vulkanized 天然ゴム)

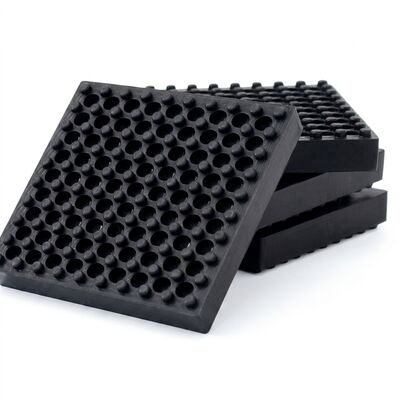

2. 高性能の下部プロフィール 実用的なインストールビュー
高度な設計で設計された底部プロフィールを強調する近距離写真で 深穴型気圧室マトリックス,防滑突出物重い機械や設備の設置に適した.(図2:設計された底プロフィール - 多点深孔真空カップと突出物により,最大横接力を提供しながら,減圧効率を倍にするために,空気ポケットを閉じ込めます.)

主要 な 特徴 益

Q235構造鋼板内蔵:大半の固形ゴムパッドは 重い機械の足台の下での重度の局所的なストレス,突起,切断に苦しんでいます.ホアン100611シリーズは,重用ゴムパッドを統合しています.中核内に砂吹き Q235鋼板この構造の挿入物は負荷バランサーとして機能し,巨大な垂直力をエラストーマー体全体に均等に分散させ,切断障害を防止し,機械が完全に平坦に保たれます.
先進的な深洞突出底底面は深層,円筒形のリリエールフの穴のマトリックスで 周囲は高まった同心突出物で囲まれています.この幾何学は2つの重要なエンジニアリング機能を果たしています.
a. 形状因子の最適化:ゴムが体積でほぼ圧縮不可能なため (Powson's ratio o ≈ 0.5),膨張するには空間が必要である.深い穴は内部膨張体積を提供し,動的傾斜を最適化する.
b. パネウマティックショック減衰:深い空洞の中に閉じ込められた空気は,二次的な空気噴出として作用します.突然の衝撃で,空気は空気圧で圧縮されます.高振幅の衝撃波を吸収し 固体による音の伝播を阻害する.
c. 高摩擦握り:周囲の突出物は 重量の吸い込みの境界として機能します機械の漂流を防ぐために,静的摩擦と混凝土の床との機械的な結合を増やし,攻撃的な化学粘着剤を使わない.
極端な負荷に適性 (30kgから6000kg):5つの異なるモデルをカバーするホアン100611シリーズは,信じられないほど幅広い用途を提供しています.物理的な寸法と定数容量は 完璧なスケールで 特定のエンジニアリング要件に適合します.
工業用エラストーマー:高級の硫黄火熱化天然ゴム (NR) 化合物から作られ,このパッドは優れた弾性と低いスリップを提供します.湿度も継続的な負荷下で10年以上以上の使用寿命を保証します.

詳細な仕様

下の表は,ホアン100611製品ファミリーの正確なエンジニアリングパラメータを示しています.これらの値は,プロの構造計算と機械の設置計画をサポートするために証明されています.:

4 プロ の 設置 方法

異なる機械設計,床タイプ,および動的力ベクトルに対応するために,ホアン100611シリーズは4つの異なる,現場でテストされたインストール構成をサポートします:
方法1:直接足下に置く
適用範囲:極小の横向き力と硬い機械的な固定の必要性のないCNCターン,磨き機,商業用走行台,補助設備に最適です.
処置
a. コンクリート 床 の 表面 を 徹底 的 に 清掃 し て,砂粒 や 水,切断 油 が 含ま ない よう に する.
(b) 機械の脚を重用用液圧ジャックまたはゲンターを使用して上げます.
c. ホアン100611パッドを,機械の平準化マウントまたはサポート脚の真ん中の直下に滑らせ,機械をゆっくりと下ろす.パッドの平らな上部に正方位に座っていることを確認し,.

メソッド2:ボルト付きフロアアンカー固定

適用範囲:適度な横向力を持つ機械,例えば高トルク産業ミキサー,扇風機,回転ポンプのために設計されている.
処置
a. Hoan 100611パッドを機械の脚の下に置き,コンクリートの床の中央点をマーク.b.パッドを脇に移動し,コンクリートにパイロットホールを掘り,そして,重用拡張床アンカーボルトを挿入.
c. ホアン100611パッドをアンカーボルトの上に再調整する.
d. 機械のマウントフレンズの上部に柔らかい高性能ゴム洗面具/隔離カラーを設置し,金属と金属との直接接触を防止する ("音響橋").
e. 構造ボルトを機械の固定穴とゴム洗浄機を通し,それを床拡張アンカーにスロープします.柔軟な振動から隔離された結合を確立するために仕様に固める.

メソッド3:多層連続堆積
適用範囲:高度に敏感な科学または医療試験装置,高解像度の光学テーブル,極端な静的曲線と非常に低い自然周波数 (低周波の微小地震振動を隔離するために) を要求する機器.
処置
a. 最初のホアン100611パッドをコンクリート板に直接配置する.
b.最初のパッドの上に3mmから5mm厚の熱浸し電熱鋼板 (パッドの正確なLxW足跡に一致するように切断) を置く.この板は構造的分割器として機能する.c.鋼の分割シートの上に第二のホアン100611パッドを置く.d. 必要に応じて繰り返す (最大3つの積み重ね層まで). 中間鋼板は圧縮ストレスを分散し,エラストメアの折り合いを防止し,大きな負荷下で組成物を回転的に安定させます.

メソッド4: 境界線制限付きの床アンカー
適用範囲:高速で横向きに重力,横軸に大きな切力がある機械 (スタンププレス,高速スタンプ切機,水力鍛造機械など) に対して必須です.
処置
Hoan 100611パッドは,巨大な垂直静的および動的圧縮を処理するために,メソッド1に従って,メインマシンベースフレームの下に直接設置します.
機械ベースフレームの4つの角をまっすぐ囲むコンクリートフロアに独立した硬い鋼の制限器や"ストップ"を設置する.
c. これらの周辺制限を重用機械的なアンカーボルトで床に固定する.d.高耐久性ゴムパッディングの層を挿入し,または縦ホアン100611パッド 鋼の周縁境界とマシンフレームの間にこの装置は,ストロークの逆転時に巨大な横向きの慣性力を吸収し,機械がジャンプしたり,歩いたり,傾いたりするのを防ぐ.

普遍的な応用

Hoan100611シリーズは,高密度産業,商業,構造工学プロジェクトで世界中で信頼されています:
精密なCNC加工センター:ターン,フレーシングマシン,掘削工場,電気放電機械 (EDM) は微小の次元安定性が必要です.
高速スタンプリングパンシングプレス:巨大なサイクリック・ダイナミック・ショック・ウェーブを隔離し プラント・プレートを保護し 周囲のオフィスへの振動の伝播を防ぎます
重力液圧プレス鍛造機械:高振幅の垂直負荷ピークを吸収し 疲労による破裂から基礎を保護します
商業用体育館のトレードミール:足の重複的な衝撃を隔離し,重度の構造ドラムが住宅や近隣のオフィスに伝わるのを防ぎます.
シェーリングの曲線装置:メタルプレートの破裂や高トルク曲線で発生する突然の機械的なスプリングバック力を吸収します.
重い HVAC プラント室:多トン重の水冷却機,工業冷却塔,重回転式空気圧縮機を分離する
