JGX-1276D-278B 広い負荷周波数範囲の過酷な環境向けの全方向絶縁ワイヤロープ防振装置

JGX-1276D-278B ワイヤロープ防振装置 — 広帯域周波数応答を備えた多軸絶縁

製品概要

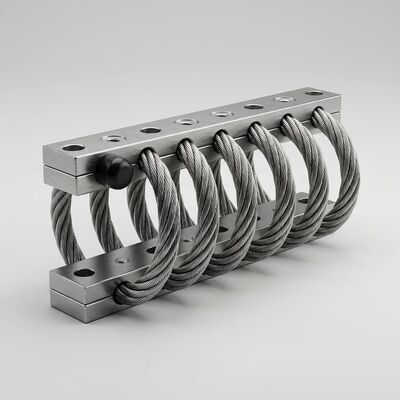

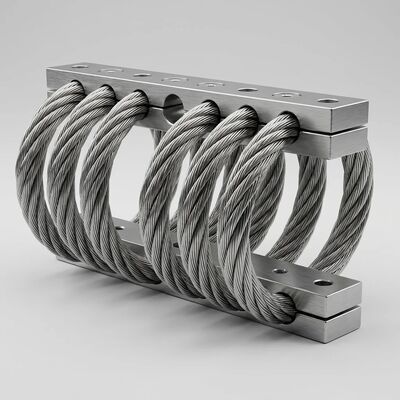

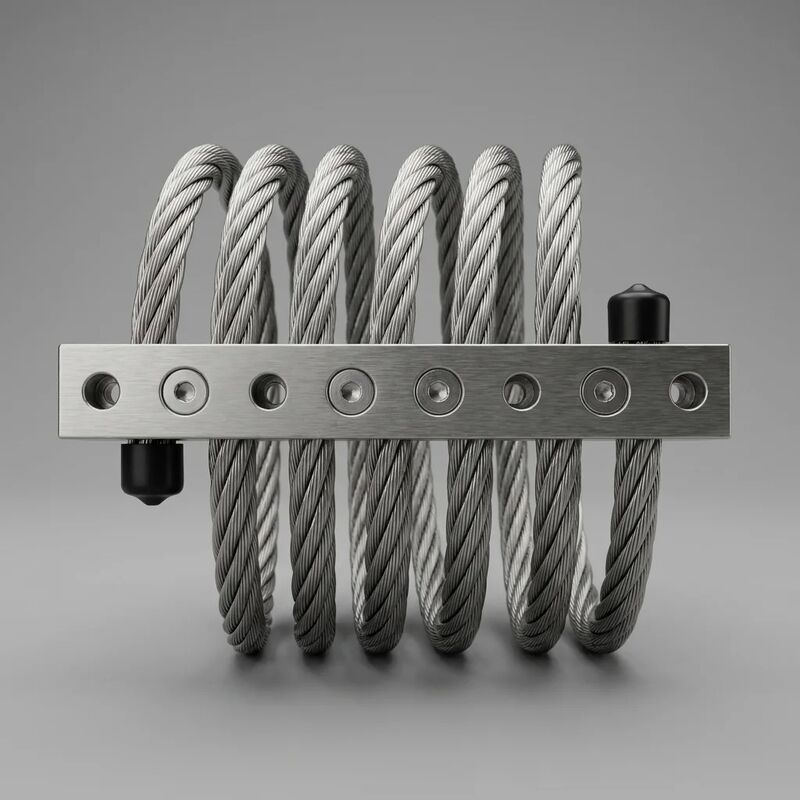

のJGX-1276D-278Bは、らせん状に巻かれたステンレス鋼ワイヤー ロープの防振装置です。全方向動的絶縁を越えて広い負荷と周波数スペクトル。 8 ループの SS304 ワイヤ ロープ コアは、精密機械加工されたアルミニウム合金取り付けバーの間に対称的にクランプされており、堅牢な全金属絶縁要素を作成し、衝撃から確実に動作します。-70℃～+300℃時間の経過とともに劣化するエラストマー成分は含まれていません。

全方向絶縁原理

単軸のスプリングやラバー マウントとは異なり、JGX-1276D-278B はらせん状のワイヤ ロープ形状を採用しており、同時に振動を減衰します。6 つの自由度すべて: 3 つの並進軸 (引張/圧縮、両方向の横方向せん断) と 3 つの回転軸 (ロール、ピッチ、ヨー)。これは、各ロープ ループ内の個々のワイヤ ストランド間のクーロン摩擦メカニズムによって実現されます。アイソレータが動的荷重下で変形すると、ステンレス鋼ワイヤが互いに滑り、乾式摩擦減衰を通じて運動振動エネルギーを低級の熱放散に変換します。

広い負荷と周波数をカバー

各 JGX-1276D-278B ユニットは、静荷重範囲 2 ～ 55 kgを中心とする固有振動数5～8Hz。アイソレータの漸進的な非線形剛性曲線は、低振幅の高周波励起下ではソフトなコンプライアンスを提供し、高エネルギーの衝撃インパルス下では徐々に硬化します。一般的な減衰比の範囲は次のとおりです。0.10～0.20、以下の共振増幅率を持つ3.0重要な周波数において、同等のラバーマウントよりも大幅に優れた性能を発揮します。 10 ～ 2000 Hz のスペクトルにわたる振動伝達率は一貫して低いままであるため、このアイソレータは敏感な電子ペイロードや精密機器に適しています。

材質と構造

直径 6.4 mm の SS304 ワイヤ ロープは、表面の微小亀裂を除去し、耐食性を高め、数百万回の負荷サイクルにわたって一貫した素線間摩擦を維持するために、成形後に電解研磨を受けます。アルミニウム合金クランプバーは、M8 取り付けボルトを受け入れる正確にリーマ加工された貫通穴を備えた陽極酸化表面を備えています。らせん形状を安定させ、長期にわたるクリープを防止するために、コイリング後に応力除去熱処理が適用されます。

極限環境対応力

全金属構造により、エラストマーアイソレーターに特有の故障モードが排除されます。氷点下でのゴムの硬化、高温にさらされ続けても軟化やクリープが発生せず、オゾンや紫外線による亀裂が発生しません。アイソレーターは耐える500時間を超える塩水噴霧試験(ASTM B117 相当) 測定可能な劣化がないため、海洋設置、砂漠での作業、北極での展開に適しています。また、性能を損なうことなく、一般的な工業用化学薬品、作動油、ディーゼル燃料への暴露にも耐えます。

技術仕様

代表的な用途

オフロード車両の電子機器の筐体 • 船舶のナビゲーションおよび通信コンソール • 産業用発電機セットの取り付けプラットフォーム • HVAC コンプレッサーおよびチラーの絶縁 • 鉄道信号および線路側機器 • 地震監視計器 • 航空宇宙地上支援トレーラー • 鉱山および建設機械の運転室 • モバイル CT および医療画像システム

カスタムの荷重たわみ調整、多軸試験レポート、および大量の OEM 価格については、当社のエンジニアリング チームにお問い合わせください。ご要望に応じて、伝達率曲線データや有限要素シミュレーション結果など、振動解析をトータルにサポートいたします。
