JGX-1278D-370B 精密静的負荷マッチング産業システム用替代用ドロップインワイヤロープ振動分離器

JGX-1278D-370B ワイヤロープ防振装置 — 正確な負荷調整を備えたコスト効率の高いドロップイン交換用防振マウント

ワイヤーロープアイソレータの概要

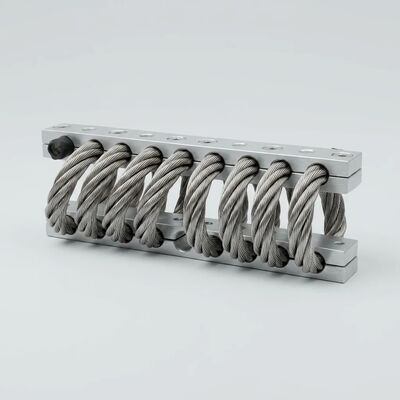

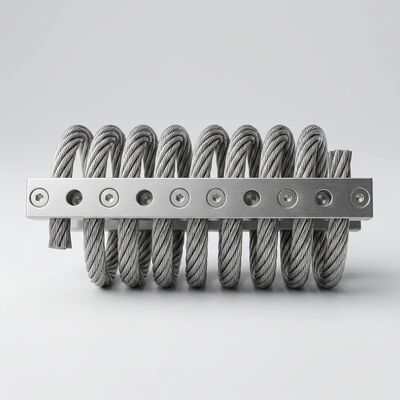

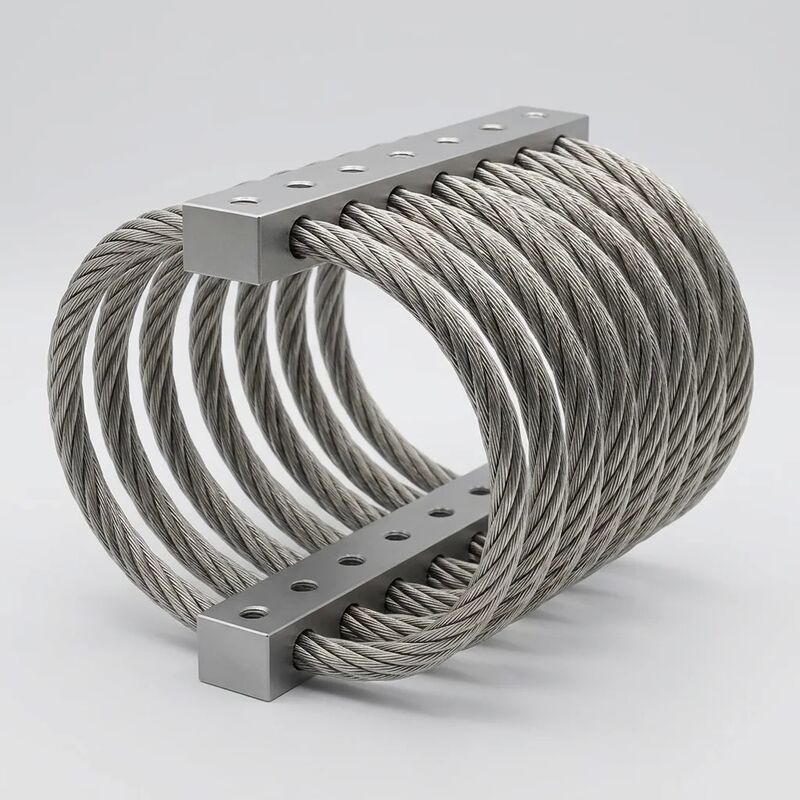

のJGX-1278D-370Bは、らせん状に巻かれたステンレス鋼ワイヤ ロープ防振装置として設計されています。ダイレクトフィット交換産業機器プラットフォーム全体にわたる OEM およびアフターマーケット絶縁マウント向け。透明硬質陽極酸化仕上げの 6061-T6 アルミニウム合金取り付けバーの間にクランプされた 8 ループ SS304 ワイヤ ロープ コア (直径 7.8 mm、7×19 ストランド構造) を特徴とするこの全金属製アイソレータは、マウントあたり 5 ～ 120 kg の静的耐荷重ゴムも液体も使用せず、定期的なメンテナンスも必要ありません。

コスト効率の高いドロップイン交換戦略

調達マネージャーとメンテナンス エンジニアは、継続的な課題に直面しています。OEM ブランドの防振装置は、リードタイムが延長され、プレミアム価格が設定されていますが、取り付け面積は標準化されています。 JGX-1278D-370B は、この問題に直接対処します。標準化されたØ10.5 mmスルーホール取り付け形状業界で一般的なブラケット パターンと一致しています。取り付けには標準の M10 ファスナー (グレード 8.8、平ワッシャーを使用して 28 ～ 32 N·m のトルク) のみが必要で、穴あけ、アダプターの製作、機器の改造は必要ありません。同等の容量の OEM アイソレータと比較して、JGX-1278D-370B は通常、ユニットあたりのコストを 15 ～ 30% 削減10 ～ 2000 Hz の励振帯域幅にわたって完全な防振性能を維持しながら。複数のメーカーの混合機器を管理するオペレータにとって、この単一の部品番号により在庫が統合され、SKU の複雑さが軽減されます。

精密な静荷重マッチング

一般的な振動マウントはおおよその重量範囲で販売されていますが、実際の機器には特定の質量分布と重心があり、正確なアイソレータの調整が必要です。 JGX-1278D-370B の各生産バッチはサンプリングされた静的荷重 - たわみ特性評価5 ～ 120 kg の定格範囲内の 3 つの荷重点での荷重: 最小荷重 (5 kg)、中央荷重 (60 kg)、および最大荷重 (120 kg)。結果として得られる荷重 - たわみ曲線は、アイソレータの漸進的非線形剛性プロファイル固有振動数を範囲内に保ちます4～7Hzクーロン摩擦減衰が有効荷重範囲全体にわたって、減衰比0.12～0.22。これにより、共振増幅率 (Q) が次のように制限されます。2.5未満—励起周波数が取り付けられたシステムの固有周波数と一致したときに発生する破壊的な拡大を効果的に防止します。重要な設置については、シリアル化された荷重たわみレポートを使用した 100% 個別の単体テストを提供します。

プレミアム工業製造基準

JGX-1278D-370B は、細部に至るまで精密な製造品質を反映しています。

• ワイヤーロープ仕上げ: 7.8 mm SS304 ワイヤ ロープ (ASTM A313 に基づく右規則撚り、7×19 構造) は、表面粗さが Ra ≤ 0.35 μm になるまで成形後の電解研磨を受けます。これにより、コイリングプロセスで表面の微小亀裂が除去され、耐食性が向上し、均一なストランド間摩擦特性が保証され、数百万回の負荷サイクルにわたって一貫した減衰性能が実現します。
• クランプバーの美学: 6061-T6 アルミニウム合金バーは面取りされたエッジで CNC 加工され、耐久性があり指紋がつきにくい表面を提供する透明な硬質陽極酸化コーティングが施されています。また、陽極酸化層はアルミニウムをステンレス鋼ロープから電気的に絶縁し、湿気の多い環境や塩分を含んだ環境での電気腐食を防ぎます。
• 永続的な身分証明書: 各クランプバーには、レーザーエッチングされたモデル指定とバッチコード。粘着ラベルやインクスタンプが色褪せたり、輸送中や設置中に剥がれる個別のタグはありません。エッチングの深さにより、過酷な産業環境で長年使用した後でも視認性が確保されます。

技術仕様

よくある質問

Q: JGX-1278D-370B は既存の振動マウントを直接置き換えることができますか?
A: 現在のマウントが、Ø10.5 mm パターンおよび M10 ファスナーと互換性のある穴中心を持つスルーホール取り付けインターフェイスを使用している場合、JGX-1278D-370B はブラケットを変更することなく取り付けられます。取り付けの互換性評価については、既存のアイソレータのブランドと部品番号をお知らせください。

Q: 機器に適したマウントの数を選択するにはどうすればよいですか?
A: 機器の総質量を取り付けポイントの数で割ってください。各 JGX-1278D-370B の耐荷重は 5 ～ 120 kg です。最適な分離を実現するには、マウントごとに中央の 40 ～ 80 kg を目指します。当社のアプリケーション エンジニアは、お客様の機器の仕様を検討し、理想的な構成を推奨します。

Q: アイソレータの性能は時間の経過とともに変化しますか?
A: いいえ。全金属構造により、ゴムやエラストマーのマウントを劣化させる経年劣化のメカニズムが排除されます。クーロン摩擦減衰特性は、約 1000 回の負荷サイクルの初期なじみ期間後に安定し、機器の耐用年数の間一貫した状態を保ちます。

代表的な産業用途

ディーゼル発電機セットの取り付けプラットフォーム • 産業用冷凍機および HVAC コンプレッサーのフレーム • 鉄道の信号および通信機器の筐体 • 鉱山および採石場の機械のオペレーターキャビン • 海洋の補助機器パネル • 移動通信シェルターの電子機器 • 包装機械の防振装置 • ポンプおよびモーターのベースフレーム • 産業用ファンおよび送風機の取り付け • 試験および測定用実験台

無料の取り付けパターン互換性チェックをリクエストし、現在のアイソレータ部品番号を相互参照し、競合する OEM 代替見積もりを受け取ります。当社のエンジニアリング チームは、荷重たわみデータ、3D CAD モデル、アプリケーション固有の設置に関する推奨事項を無料で提供します。
