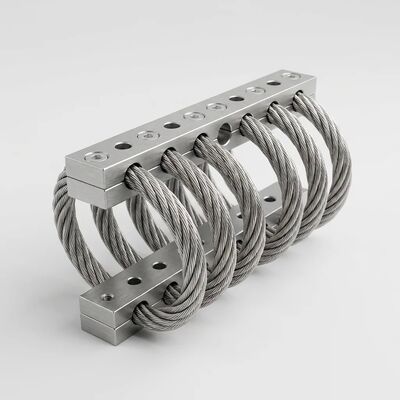

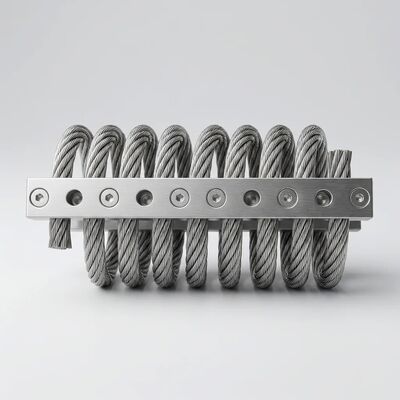

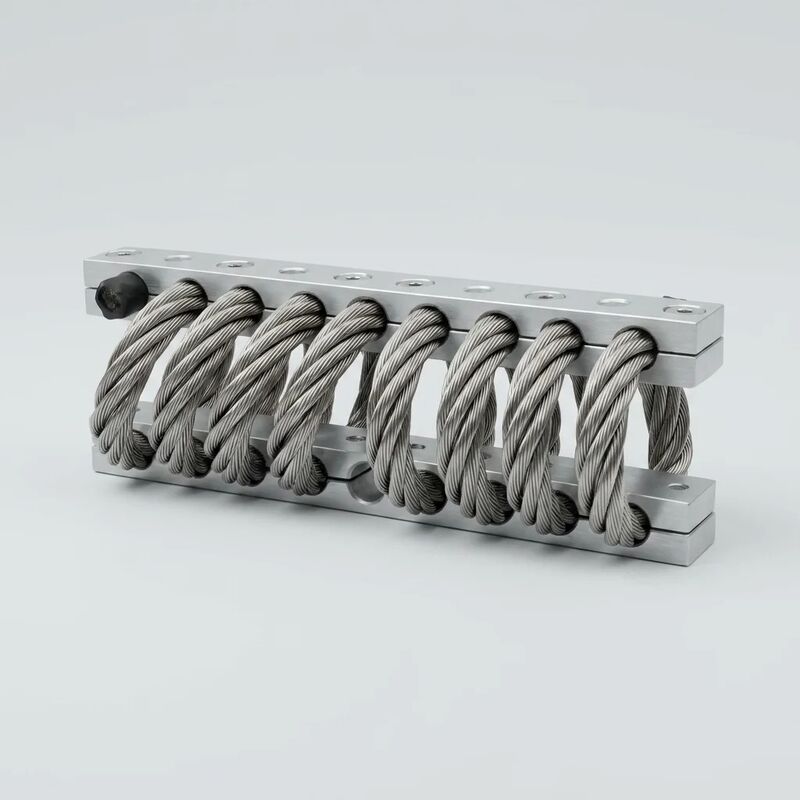

JGX-1278D-370B 費用対効果の高い精密負荷アプリケーションのための産業コンプライアンスのワイヤロープ振動隔離器

JGX-1278D-370B ワイヤロープ防振装置 — 完全なコンプライアンス文書を備えた完全にトレーサブルな産業用振動制御装置

コンプライアンス文書がパフォーマンスと同じくらい重要な場合

規制の監視、サプライヤーの資格要件、サードパーティの監査フレームワークによって管理される業界にとって、防振装置は単なる機械部品ではなく、品質が保証されたサプライ チェーン内で文書化された部品です。のJGX-1278D-370Bこれらの要求の厳しい環境向けに特別に製造されており、100% の材料トレーサビリティ未加工の SS304 ワイヤ ロープ コイルから完成したアイソレータに至るまで、ISO 9001:2015、顧客固有の QMS 要件、およびサードパーティの検査プロトコルを満たす包括的な文書パッケージによってサポートされています。

産業コンプライアンスの枠組み

すべての JGX-1278D-370B は、監査された品質管理システム内で生産されています。ISO 9001:2015。当社のコンプライアンス フレームワークは、基本的な認証を超えて以下を含みます。

• 適合証明書 (CoC): SS304 ワイヤ ロープの比熱数、6061-T6 アルミニウム棒の陽極酸化処理バッチ、および製造日の範囲を参照して、製造ロットごとに発行されます。各 CoC はデジタルアーカイブされてお​​り、製品のシリアル番号によって検索できます。
• RoHS および REACH への準拠: 全金属 SS304 + 6061-T6 構造は、本質的に EU RoHS 指令 2011/65/EU および REACH 規則 (EC) 1907/2006 に準拠しています。制限物質、SVHC の懸念、規制段階的廃止の対象となる有機化合物はありません。
• 紛争鉱物報告: 原材料調達文書は、サプライチェーンのデューデリジェンスを必要とする顧客向けに、ドッド・フランク法第 1502 条に基づく CMRT (紛争鉱物報告テンプレート) 申告をサポートします。
• オプションの第三者検証: 当社はテュフ ラインランド、SGS、ビューロー ベリタス、またはお客様が指定した検査機関と連携して、出荷前検査、材料検証、および寸法適合性監査を行います。

エンドツーエンドの材料トレーサビリティ

各 JGX-1278D-370B には、レーザーエッチングされた人間が判読できるシリアル識別子両方のクランプバーに取り付けて、物理ユニットをデジタル製造記録に永続的にリンクします。このレコードは次の内容を記録します。

• SS304ワイヤーロープ: ASTM A313/A313M に基づくミル テスト レポート (MTR)。熱価、化学組成 (C、Mn、Si、P、S、Cr、Ni)、引張強さ、伸びを含みます。ワイヤロープは、呼び径 7.8 mm の 7×19 右正撚り構造で形成されています。
• 6061-T6 アルミニウム棒: ASTM B680 に準拠した合金組成検証、陽極酸化処理パラメータ (浴の化学薬品、電流密度、渦電流によって測定されたコーティングの厚さ)、およびシール品質を伴う押出ロットの認証。
• 製造実行データ: コイリングワークステーション、組立トルク値、電解研磨浴パラメータ、最終検査測定値 (ループ形状、表面粗さ Ra、図面との寸法適合性)、および検査官の承認。
• 荷重とたわみの特性評価: 最小、中央値、および最大定格荷重での静的荷重テストの結果、アイソレータの固有振動数が指定された 4 ～ 7 Hz 帯域内に留まり、クーロン摩擦減衰比が 0.12 ～ 0.22 の間に留まることが実証されました。

このトレーサビリティの深さは、原子力補助機器の認定、鉄道コンポーネントの型式承認文書、海洋機器の検証スキームなどの規制された業界要件をサポートします。

コスト効率の高い精密負荷パフォーマンス

規制遵守とコスト効率は相反するものではありません。 JGX-1278D-370B は、3 つの価値の柱を 1 つの部品番号に統合します。

精密荷重範囲：各マウントに対応5 ～ 120 kg の静荷重の固有振動数を持つ4～7Hz。漸進的な非線形剛性曲線 (低振幅励起では柔らかく、高エネルギー衝撃下では硬くなる) により、約 10 Hz から 2000 Hz まで効果的な振動絶縁を実現します。共振増幅は以下に制限されます入力振幅の2.5倍未満励起が固有周波数をスイープするとき、機器の起動時およびシャットダウン時の過渡現象中に敏感なペイロードを保護します。

オールメタルの耐久性： から連続運転-70℃～+300℃、アイソレーターは、塩水噴霧 (ASTM B117 に従って > 500 時間)、ディーゼル燃料および作動油への完全な浸漬 (72 時間、特性変化なし)、および UV 暴露 (キセノン アーク 1000 時間、劣化なし - 酸化する有機成分なし) に耐えます。これらの特性により、北極の採掘作業、砂漠の太陽光発電施設、熱帯海洋環境、高地の通信現場に適しています。

標準化された統合: Ø10.5 mm の貫通穴には、M10 グレード 8.8 の留め具が取り付けられます (取り付けトルク 28 ～ 32 N·m)。対称バーの形状により、性能にばらつきがなく、垂直、水平、または 45° 傾斜した取り付けが可能です。特殊な工具や現場での調整、定期的な再トルクは必要ありません。

コンプライアンス文書パッケージ

規制された業界のアプリケーション

発電タービン補助システム • 原子力発電所のバランスオブプラント機器 • 鉄道車両エレクトロニクス（EN 61373 環境） • オフショアプラットフォームの安全性が重要なパネル • 医薬品製造用アイソレータフレーム • 食品加工コンベアの振動制御 • 半導体製造支援装置 • 高電圧変電所の制御盤 • 淡水化プラントのポンプ絶縁 • LNG ターミナル計装シェルター

事前に組み立てられたサプライヤー認定書類など、出荷前に完全なコンプライアンス文書パッケージが必要なプロジェクトについては、当社の品質保証チームにお問い合わせください。当社は、調達仕様に合わせてカスタマイズされたドキュメントを使用して顧客のオンボーディングを定期的にサポートしており、標準パッケージの場合は通常 48 時間かかります。
