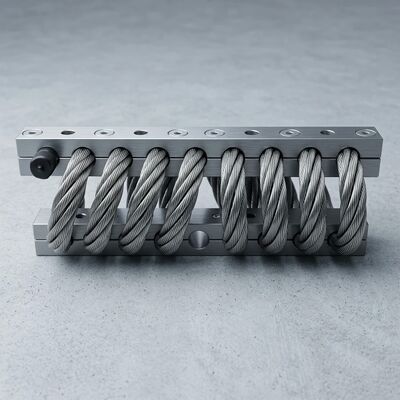

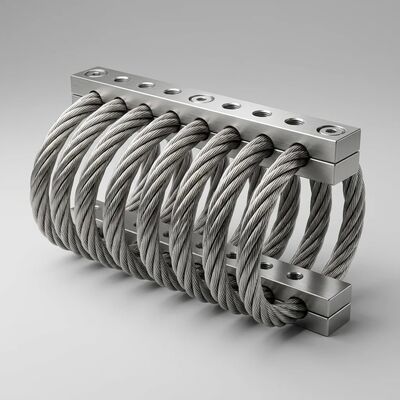

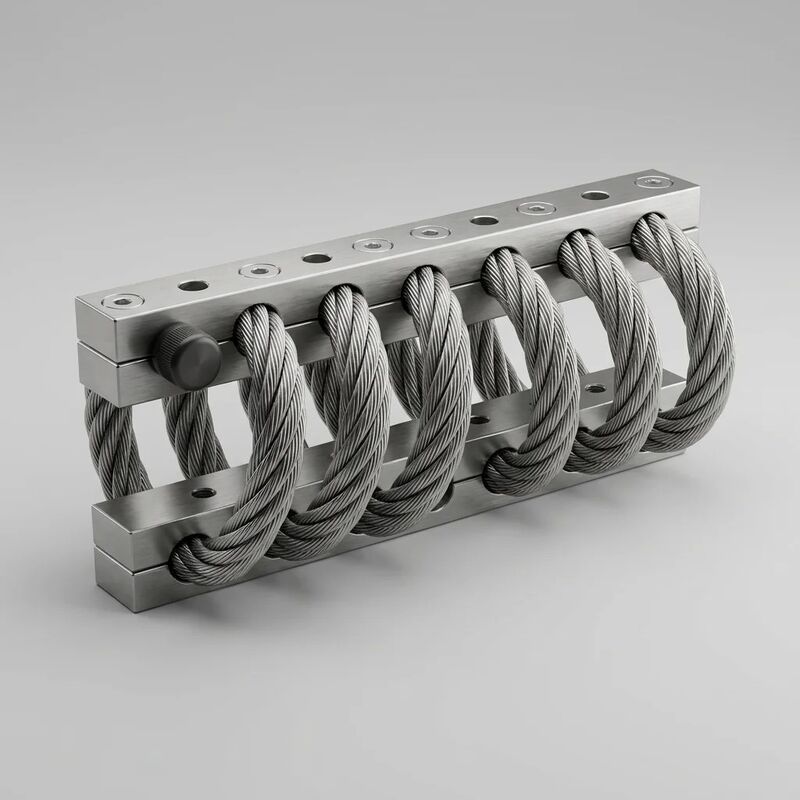

JGX-2228D-1250B プラグアンドプレイの広い負荷範囲アプリケーション向けのフェイルセーフワイヤロープ防振装置

JGX-2228D-1250B 障害防止のワイヤロープ振動隔離器

産業機器の停止には,振動隔離製品が予防または原因となる2つの根本的な原因があります.束縛するものを解き放つ.振動の固定装置自体が 壊れ点になります エラストーマーが裂け ゴムが引っ張られ 螺栓がプレロードを失いまたは,ある重量級のために設計されたマウントが,別の重量級の機械の下に設置されている場合JGX-2228D-1250Bは,破裂や滑り込みを防ぎ, 12 つの領域をカバーする, 障害のない構造構造によって,同時に両方の障害モードを排除するように設計されています.1 つの部品番号を持つ 1 つの負荷範囲.

失敗 し ない 負荷 路線:なぜ 引き裂かれ ない の か

普通のエラストメリックマウントには 設計上の隠れた脆弱性があります ゴム要素は 同時にスプリング,ダムパー,装置と基礎の間の唯一の構造的な接続熱循環,オゾン攻撃,または拉伸過負荷によって引き起こされるゴムと金属のインターフェースの結合障害は,唯一の負荷経路を切り離します.機器はもはや拘束されていません.

JGX-2228D-1250Bは,この単一点障害構造を障害防止構造設計. 負荷経路は:マウントボルト → 6061-T6 アルミクランプブロック (上) → 10コイル 316Lワイヤロープヘリックス → 6061-T6 アルミクランプブロック (下) → マウントボルト → 基礎.この鎖の全ての元素は金属です機械的に結びついているので 結びつきがないので 解き放たれませんロープは,両端の直径全体に周縁の固定力によって捕らえられ,ロープ自体も耐えることができるどんな張力負荷の下でもクランプから引き出せません..

ヘリックス内では,冗長性が133個の個々の鉄鋼線に分布しています (7本線*1本線19本線).316L材質の耐疲労性能を考えると,非常に不可能な出来事である1本のワイヤーの破裂は,ロープの横断面を0減らせる..75%. 残りの132本のワイヤーは静的負荷を継続し,その完ぺきな鎖間接触インターフェースを通じてクーロン摩擦抑制を提供します.基本的に脆弱なアーキテクチャに追加された安全要素ではありません糸の糸の固有の特性である. 繊維が分かれ,繊維が分かれない. 繊維が分かれない.

実用的な結果: 操作者は,設置障害が安全事故や容認できない生産中断を引き起こす機器に対してJGX-2228D-1250Bを指定できます.2次制約装置を追加することなく隔離装置は自体のバックアップです

15 分 の 間 に 設置 する: デザイン に よる プラグ アンド プレイ

振動マウントの設置は,歴史的に精密な作業であり,アライナメントダイヤル指示器,シムストック,そして経験豊富なミールライターの判断を必要とする.JGX-2228D-1250Bは,装置をプラグ・アンド・プレイ4つの理由からボルトダウン操作

1. 大きすぎる空隙穴標準M12ボルトの Ø12.5mmの穴は,横向き位置許容量の ±2mmを提供します.ボルトを起動する前にマウントを正確に位置付けする必要はありません.ボルトを落とす位置付けの誤りを吸収します
2. 前圧縮は必要ない: 固定負荷下でのスプリング圧縮の測定を必要とする,特定の設置高度に事前で積載しなければならないスプリング隔離器とは異なり,JGX-2228D-1250Bの漸進的な硬さ曲線は,装置の重みの下での固定自等式を意味します.1つの角が,不均等な基礎のため,他の角よりも1.5mm低く下り込む場合,硬度差は,マウント間の負荷分担が許容できる範囲内にとどまるほど小さい.
3. 平行加工面: 両方のクランプブロックには,0.05mmの平らさに完成加工されたマウント表面があります.穴を通ってボルトを走らせ,それを80 N · mにトルクを生産し,シミリングなしでクランプの全面全体に均等なプレロード合致性のある層が不均一に圧縮できないからです
4. 標準ツールのみM12 ヘクサックソケットまたはヘクサックヘッドボルト,校正されたトルクレインチ,フラットローバー.ダイヤルインジケーター,フィッサー計,水力予後張力装置がありません.手作業 の 基礎 的 な 訓練 を 受け た 整備 技術 者 は,予定 さ れ て いる 勤務 期間 中 に 固定 装置 の 全 セット を 置き換える こと が できる.

圧縮機のスライドに4つのエラストメリックマウントを交換するには,通常,古いマウントを解き放つ (10分),腐食したベースプレートを清掃する (15分),新しいマウントを位置付けし,水平にシミング (45分),ボルトとトルク (10分),調整を確認 (15分) 合計約95分 JGX-2228D-1250Bマウントと同じスキー:古いボルトを解き (10分),新しい位置 (5分),ボルトとトルク (15分),確認 (5分) 合計約35分 4つのマウント,それぞれ10分未満. ダウンタイムが1時間2,000~5,000ドルである生産環境では,スキード毎の60分差で,最初の交換サイクルのマウントが支払われる..

1 マウント 12 対 1 の 荷物 範囲

JGX-2228D-1250Bの広い負荷容量範囲100kgから1,200kgは,複数のスプリングレートオプションを提供することで達成されない.それは螺旋線ロープ幾何学の非線形硬さ曲線に固有である.軽い負荷 (100~300kg),ローリングは主に弾性屈曲に耐える負荷が中間範囲 (300~800 kg) に増加するにつれて,各コイル内のスレッド圧縮が第二の硬度成分を追加します.効果率を約90 〜 270 N/mmに上昇させる800 kg 以上では,完全に圧縮された螺旋の幾何学的硬化が優勢で,最大硬度状態は最大で545 N/mmになります. 負荷が増加するにつれて隔離器は徐々に硬化します.調整メカニズムなしで,自然に施された重量に力を合わせる.

250kgの遠心ポンプから2,800kgのスクリューコンプレッサ (各770kgのマウント*4マウント) までの30台の回転機械を監督するメンテナンスマネージャーの場合JGX-2228D-1250Bは 部品番号を1つで 艦隊全体をカバーする購入ラインの1つの項目. トークの仕様の一組. 設置手順の1つ. 備蓄の簡素化,訓練,振動隔離性能自体に関係なく,年間増加する運用節約をもたらす.

テクニカル仕様

応用領域

• 工業用コンプレッサーステーション: 石油化学工場,ガス処理施設,冷却システムにおける回転式・螺旋式圧縮機パッケージ (200~3,000 kg総滑り重量)10コイル設計は,1*と2*走行速度ハーモニックで増幅なしに回転機械の低周波パルスシグナチャーを処理.
• ディーゼルとガスの発電機セット: 待機電とプライム電源セット 50kVAから600kVA,広い負荷範囲により,レンタルまたはサービスフロッコ内の異なる発電機フレームサイズのための別々のマウントSKUをストックする必要がなくなり,通過ボルトの設計は,追加のハードウェアなしで地震抑制のためのポジティブバインドダウンを提供します.
• 工業用ポンプスキー: 水処理,鉱山の脱水,および化学的転送アプリケーションにおける多段階遠心,漸進孔,および弁ポンプ組.漸進的な硬さ曲線は,ポンプの起動とシャットダウントランジエントの間に有効な静的負荷をシフトする水力推力反応力を収容.
• 船舶エンジン室の設備: 推進エンジンの柔軟なマウント,ギアボックスの支柱,および作業ボート,リグボート,乗組員輸送船の補助発電機の基盤.ハードアノード化されたクランプを持つ全-316L構造は,検査と更新を必要とする保護コーティングなしでエンジンルームの空気中の塩噴霧の穴と電磁腐食に抵抗します.
• 重いオフ・ハイウェイ・タクシー・マウント: 作業員室の隔離 建築用掘削機,車輪荷重機,ブルドーザー,農業用収穫機で,全身振動への曝露制限は労働衛生基準で規制されています.転覆のシナリオでは 障害防止の荷物路線が キャビンの保持を保証します
• 産業用扇風機と吹風機の基礎: 巨大遠心風扇と軸風扇 (500~3,000 kg) cement furnaces,鋼鉄工場の除塵システム,発電所の draft プラント漸進的な硬さは,マウントダメージなしで急上昇事件からのインパルス負荷を扱う.

備蓄の簡素化経済学

8つの重量級に属する50台の回転機械を持つ中規模の工業施設は,通常,4~7種類の振動マウント部品番号を備えています.各SKUは以下を表しています.最低の注文量とリードタイムを持つ調達ライン項目・ 倉庫内の棚の位置; メンテナンススタッフがどのマウントがどのマシンに合っているかを知るための訓練の要件誤った箱の固定装置を誤って使用した場合,誤った設置のリスク.

JGX-2228D-1250Bに統合すると,マウントごとに100~1,200kgの範囲で,マウント在庫を1つまたは2つのSKUに削減します.誤った利用のリスクは即時です. The indirect savings—from avoiding the production outage caused by discovering the wrong mount was installed during a night-shift repair—are harder to quantify but are the reason reliability engineers standardize on single-source solutions.

追跡可能性と品質

各JGX-2228D-1250Bは,アルミニウムクランプボディでレーザーシリアル化されています. 316L熱証明書,6061-T6ビレット・ロット証明書,アノジスプロセス日記,100%の負荷偏差試験曲線ISO 9001: 製品使用期間中,デジタルでアーカイブされ,シリアル番号で取得できます.2015年認証された製造で,受領原材料から最終パッケージまで,完全な材料・ロット追跡可能.
