JGX-0160D-4.8A ワイヤーロープ防振装置 技術概要

JGX-0160D-4.8Aとは何ですか?

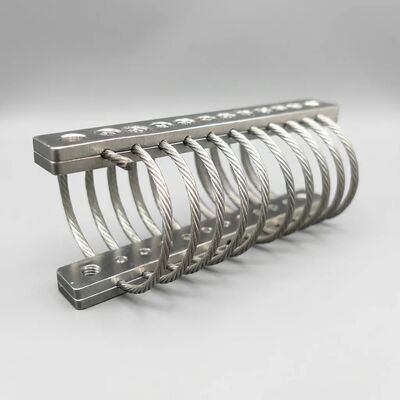

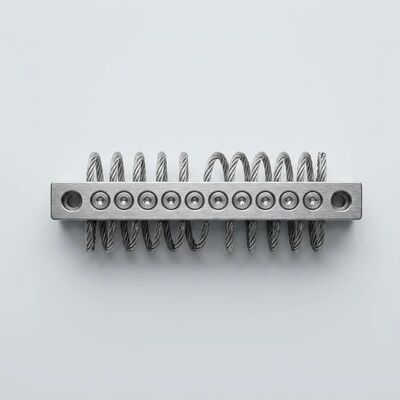

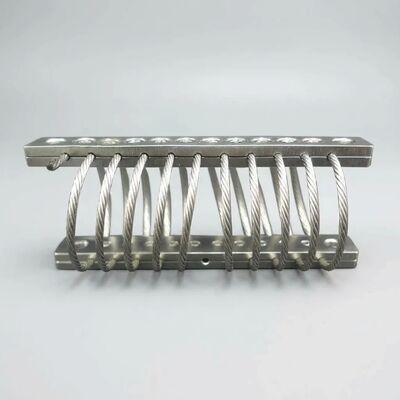

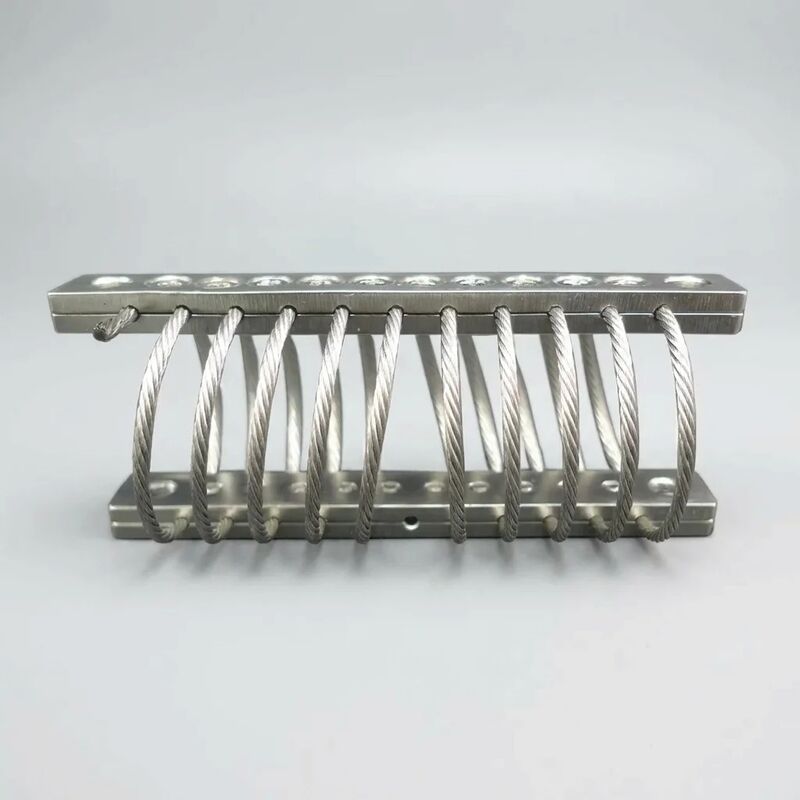

のJGX-0160D-4.8Aは、減衰要素としてらせん状に巻かれた 4.8 mm ステンレス鋼 304 ワイヤ ロープを使用する、精密に設計されたワイヤ ロープ防振装置です。従来のラバーマウントやコイルスプリングアイソレーターとは異なり、全軸多方向防振つまり、軸ごとに個別のアイソレーターを必要とせず、圧縮、せん断、回転のエネルギーを同時に減衰します。マウントあたり 160 kg の定格静的耐荷重を備えた JGX-0160D-4.8A は、多方向の衝撃や継続的な振動がコンポーネントの信頼性を脅かす中規模産業用機器に適しています。

ワイヤーロープの減衰の仕組み

JGX-0160D-4.8A は、並行して動作する 2 つの相補的な減衰機構に依存しています。

• クーロン（摩擦）減衰:動的な負荷によってワイヤ ロープが曲がると、7*19 ワイヤ構造内の個々のストランドが互いにこすり合い、乾燥摩擦によって運動エネルギーが無視できるほどの熱に変換されます。このメカニズムは振幅​​に依存します。つまり、たわみが大きくなると、エネルギーの散逸も大きくなります。
• ヒステリシス減衰:ステンレス鋼のワイヤ ロープは振動下で周期的な弾性変形を受け、各荷重サイクル全体でエネルギーを吸収する応力-ひずみヒステリシス ループを作成します。これにより、低周波の構造共振から高周波の機械振動まで、一貫した広帯域の減衰が実現します。

これらのメカニズムが連携して、減衰比0.15～0.25そして届ける25 Hzを超える周波数で95%を超える絶縁効率公称負荷下 - エラストマーアイソレータに特有の温度依存の剛性変化がなく、-40°C ～ +120°C の全動作範囲にわたって安定した性能を維持します。

エンジニアが JGX-0160D-4.8A を選ぶ理由

1. 妥協のない本物の全軸絶縁

従来のアイソレータのほとんどは、単一の負荷方向に対して最適化されています。 JGX-0160D-4.8A ワイヤ ロープのらせん形状は、本質的に、同じ減衰機構を使用して、垂直、横、ねじれなど、あらゆる角度からの励振に応答します。これは、非剛体構造、可動プラットフォーム、または振動源の方向が予測できない場所に取り付けられた機器にとって特に価値があります。

2. 広範囲にわたる優れた共振抑制

構造共振は、励起周波数がシステムの固有周波数と一致すると発生し、振動を破壊的なレベルまで増幅します。 JGX-0160D-4.8A は、非線形剛性特性: たわみが増加すると、ワイヤ ロープの形状が徐々に硬くなり、システムの固有振動数が共振状態から遠ざかります。固有周波数範囲は約定格負荷時 8 ～ 12 Hz、このアイソレーターは、共振が発生する前に、一般的な工業用励起源 (モーターの回転、ポンプの脈動、コンプレッサーの往復運動) から機器を効果的に切り離します。

3. 設置期間中メンテナンスフリーで動作

全金属構造により、従来のアイソレータを悩ませていたあらゆる劣化点が排除されます。ゴムの酸化や亀裂、作動油の漏れ、コイルスプリングの疲労やへたり、接着された接合部の剥離がありません。 JGX-0160D-4.8A には次のものが必要です定期メンテナンスはゼロ— すでに機器保守計画に含まれている以上の潤滑、再トルク、目視検査サイクルは必要ありません。疲労試験で実証済み定格負荷で1,000万サイクル減衰性能に測定可能な変化はありません。

4. 極端な温度下でも予測可能なパフォーマンス

ゴム製アイソレータは寒冷地では硬くなり（絶縁効果が失われ）、熱では軟化します（過度のたるみの危険性があります）が、JGX-0160D-4.8A ステンレス鋼ワイヤ ロープは、-40 °C ～ +120 °C の間で剛性の変化が無視できます。この熱安定性により、季節調整の必要性がなくなり、屋外設置、暖房のない施設、および高温機器の用途において一貫した振動保護が保証されます。

技術仕様

代表的な産業用途

• HVAC および空気処理ユニット:ファンとコンプレッサーの振動を建物の構造から遮断し、商業および産業施設における低周波ノイズの伝達を低減します。
• 産業用発電機:発電機セットを自己誘発振動や外部衝撃から保護し、オルタネーターのベアリング寿命を延ばします。
• レシプロコンプレッサー:単軸アイソレータが横振動モードを捕捉できないピストン型コンプレッサーの特有の脈動周波数に対処します。
• 精密計測機器:CMM、光学検査システム、ラボ用天びんは、工場現場の環境で測定精度を維持する全軸絶縁の恩恵を受けます。
• 制御キャビネットと電気エンクロージャ:敏感な PLC、VFD、リレー ロジックを、接触チャタリングや早期故障の原因となる周囲の機械の振動から保護します。
• 産業用ポンプアセンブリ:水処理、化学処理、油移送用途において、モーター駆動とエンジン駆動の両方のポンプ セットを隔離します。

品質保証とテスト

すべての JGX-0160D-4.8A アイソレータは次のように製造されています。ISO 9001:2015認定された品質管理。実稼働テストには次のものが含まれます。

• 定格容量の100%での静荷重たわみ検証
• 6つのコイルすべてにわたるワイヤロープの張力均一性検査
• 設計公差への寸法適合
• 電解研磨の一貫性を確認するための表面仕上げ検査
• ご要望に応じて、完全な材料証明書を備えたバッチトレーサビリティを利用可能

特定の周波数掃引、衝撃パルス試験、または長時間の環境暴露などのカスタム試験プロトコルは、OEM 認定要件に対応できます。

インストールに関する注意事項

JGX-0160D-4.8A は、ベース対ベースまたはベース対機器構成のベース プレートの穴を介して取り付けられます。最適なパフォーマンスを実現するには:

• 予圧による歪みを防ぐために、取り付け面が平らで硬いことを確認してください。
• 単一の機器ベースで複数のアイソレータを使用する場合、負荷を均等に分散します。
• 最高の絶縁効率を得るには、サポートされる総重量が合計定格容量の 40 ～ 80% 以内であることを確認してください。
• 衝撃荷重下でもたわみが制限されないように、ワイヤ ロープ コイルの周囲に適切な隙間を設けてください。

よくある質問

Q: JGX-0160D-4.8A はラバーマウントと比較してどうですか?
ラバー マウントは、酸化、オゾンへの曝露、および周期疲労により、時間の経過とともに予想どおりに劣化します。通常、産業環境では 3 ～ 5 年ごとに交換が必要です。全金属製の JGX-0160D-4.8A は、通常の使用では劣化メカニズムがなく、極端な温度範囲にわたってより安定した剛性を提供します。

Q: このアイソレータは屋外で使用できますか?
はい。 SS304 材料と電解研磨仕上げにより、雨、湿気、紫外線に対する強い耐性が得られます。塩分を多く含む沿岸または沖合の大気への設置については、当社の過酷環境アプリケーション ガイドを参照してください (JGX-0160D-4.8A 海洋/海洋製品ページを参照)。

Q: 最低注文数量はいくらですか?
標準注文は10個からとなります。プロトタイプまたは認定数量については、サンプルの手配について弊社の営業チームにお問い合わせください。

Q: カスタム負荷校正は利用できますか?
はい - ワイヤー ロープの長さ、コイル数、取り付け形状は、特定の負荷要件に合わせて調整できます。カスタム構成の提案については、ターゲット負荷範囲と取り付け上の制約をお知らせの上、お問い合わせください。
