JGX-0240D-7.7A ワイヤロープ振動隔離器 工学参照

製品概要

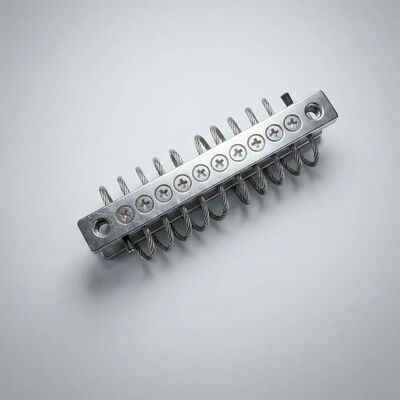

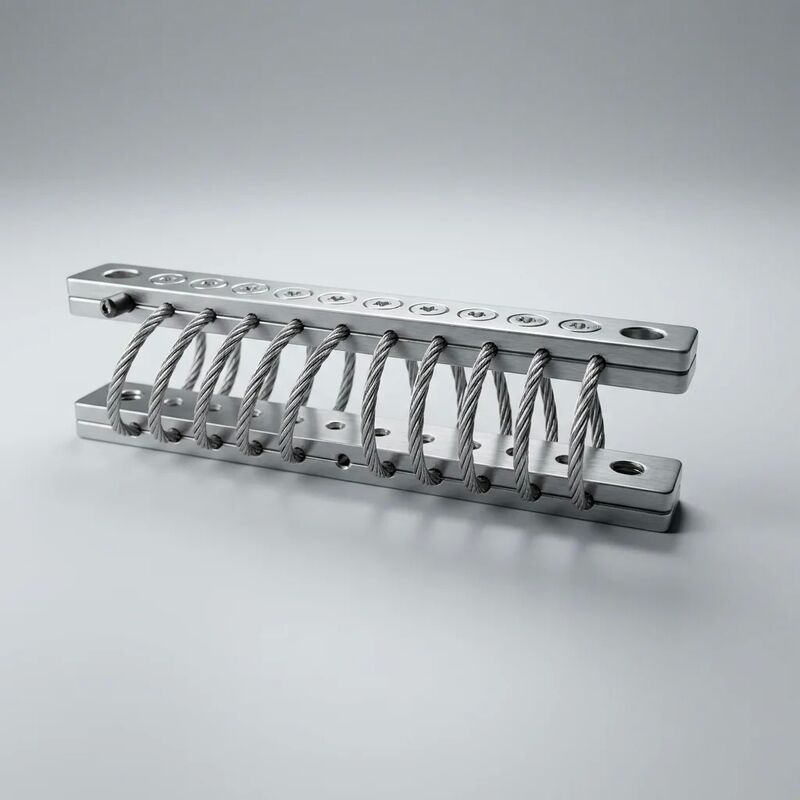

についてJGX-0240D-7.7Aこれは,工業機器のために設計された,重用用ワイヤロープの振動隔離器です.安定した長期硬さそしてブロードバンド振動制御そのコアは,7.7mm直径のステンレス鋼304ワイヤロープから形成された8コイルヘリックスで,腐食耐性のために電極化されています.固定荷重240 kg/マウント最大衝撃入力容量は40gで,その特徴はゼロ・クリープ構造設計— achieved through post-forming thermal stress relief — that eliminates the progressive sag and stiffness drift that compromise elastomeric and spring-based isolators within the first few years of serviceこの参照文書は,仕様,統合,性能検証のための完全なエンジニアリングデータを提示します.

次元と物理データ

物質 の 特質

硬さと負荷屈曲特性

JGX-0240D-7.7Aの展示品非線形硬さブロードバンド隔離性能を向上させ,累進的な負荷サポートを提供する意図的な設計特性:

ダイナミックパフォーマンス

抑制 メカニズム

2つの独立したエネルギー消耗メカニズムが,ワイヤロープヘリックス内で同時に動作する.

• クーロン (乾燥摩擦) 減圧:7*19 帯束が折りたたむと,コイル横切りに133個の線が接触インターフェースでマイクロスリップを受けます.この振幅依存メカニズムは,刺激の位移が滑りしきい値を超えると最も効果的です. 通常は中高周波です.効果的なクーロンダッシング力は,施された動力荷重の約8~15%である.
• ヒステリック (物質) 抑制:オーステニティックステンレス鋼の格子における循環性弾性変形は,循環ごとに消耗されたエネルギーを表す閉ざされた面積を持つストレス・ストレンスヒステレシスループを生成する.このメカニズムは低周波でますます非効率になる粘性ダッピングアプローチと重要な違いです.

定量化された隔離性能

ショックと疲労による性能

ゼロ・クリープ構造: エンジニアリングベース

従来の隔離器のクリープは,持続的な負荷下で漸進的な傾斜と硬さの変化で表される.ゴムマウントは,通常,室温で3~5年以内に5~15%の圧縮を呈する.高温で加速する. 鉄コイルスプリングは,正しくプリセットされ,ショットペインされていない場合,ストレスの緩和を受けることができます.

JGX-0240D-7.7Aは,3つの設計要素によって零スリップ特性を達成する.

1. 全金属の負荷経路:ステンレス鋼は,約300°C以下の使用温度では滑りません.これはポリマーに存在する時間依存型変形メカニズムを排除する基本的な材料特性です.
2. 形成後の熱ストレス緩和:ワイヤロープが8コイルヘリックス幾何学に巻き込まれた後,組み立ては,残留形状のストレスを軽減するために制御された熱処理を受けます.形状の緊張が再分配されるため,最初のサービスヶ月間,測定可能な次元的なリラックスを示します..
3. ストレンドレンジ制限:コイル・ジオメトリは,定数静的負荷下では,個々のワイヤ・ストレンは弾性領域内にとどまるように設計されている (出力ストレンの< 30%),数百万回の負荷サイクルで微小出力蓄積に対してかなりの利回りを提供する..

環境と規制の遵守

技術仕様の要約

推奨される用途

• ディーゼル・ガス発電機セット (50~500kVA):ブロードバンド隔離は,燃焼,回転不均衡,および電源の磁力からの多和音刺激を同時に処理します.
• 工業用コンプレッサーのパッケージ:互換式・螺旋式圧縮機は,単調分離器がカバーできない広範囲の振動を生成する.ゼロ・クリップ設計は,結合した駆動軸の調整を維持する.
• 遠心ポンプとポンプスキー:高流量装置では,走行速度での同期振動と,ブロードバンドの渦巻によって引き起こされる興奮の両方を処理します.
• HVAC チラー&エアハンドラー パッケージ:ゼロ・クリープ特性により,重機はスクリュー・ロール・コンプレッサーのオイル返却に欠かせないレベルに保たれます.
• 産業用扇風機・吹風機システム:調整された隔離器とは異なり,VFD駆動の変速操作で隔離効果を維持する.
• 電気トランスフォーマーマウント:安定した硬さは,ブッシング接続をストレスさせ,油で満たされたトランスフォーマー隔熱を損なう 漸進的な不整列を防止します.

設備の最良の慣行

• 表面の準備:設置面は,隔離装置の足跡を0.5mm以内に平らでなければならない.ボルト接触領域から塗料,スケール,または溶接のスプレーを除去する.
• 固定装置の選択:M12型不?? 鋼ボルト (A2-70最小) を使用し,ボルト頭とノートの両方の下に平らなローバーを設置する.ステンレス鋼のインターフェースでガルバン腐食が発生するため,炭素鋼の固定装置を置き換えない.
• トルク手順:乾燥状態で45-55 N·m (35-45 N·m潤滑状態) まで徐々に引き締めます.横切りに引き締めます.超トルクしないでください.隔離器は静止状態で圧縮してはならない.
• 負荷分布:複数マウント装置では,すべての隔離装置に総支える重量が ± 10% の範囲で分布することを確認します.必要に応じてシームを使用します.
• 許容:ストック負荷下で制限のない傾きを可能にするため,すべてのワイヤロープコイルの周りに最低25mmのクリアランスを維持する.接続されたパイプと電管には柔軟なセクションが含まれていることを確認する.

よく 聞かれる 質問

Q: JGX-0240D-7.7Aとより小さいJGX-0160D-4.8Aの違いは何ですか?
JGX-0240D-7.7Aは,より大きな容量の変種である: 240 kg vs 160 kg 定数静的負荷, 7.7 mm vs 4.8 mm ワイヤロープ, 8 コイル vs 6 コイル,および 40 g vs 30 g 衝撃評価.両方とも同じゼロ・クリップ全金属建築を共有しています設置量100~240kgの機器では,JGX-0240D-7.7Aは設計された負荷窓内で最適な隔離を提供します.

Q: 装着量より高い荷重で 装着量より少ないものを使用できますか?
最良の隔離性能のために,各隔離装置を,その定量容量の40~80% (JGX-0240D-7.7Aでは96~192kg) 内で操作する.負荷が80%を超えると,衝撃吸収に利用可能な動的屈曲幅が減少します.負荷が40%以下になると,クーロン摩擦は線糸間の接触圧力に依存するので,ダムプ効果が低下します.

Q: ワイヤロープの隔離装置で横断拘束器が必要ですか?
これは重要な利点です.螺旋線ロープの幾何学における全軸減圧特性により,圧縮,切削,ロールで同時に隔離ができます.普通の操作には,別々の横のスナブバーや拘束装置は必要ありません.極端なショック事件 (40g以上) では,補足的な拘束の推奨事項については,当社のアプリケーションエンジニアリングチームに相談してください.

Q: RoHS と REACH 証明書がありますか?
はい.この製品は完全にRoHSとREACHに準拠しています.適合宣言と材料組成報告書は,要求に応じて,規制文書パッケージで入手できます.

Q: どんなメンテナンスが必要ですか?
全金属設計では 潤滑はゼロ 逆扭矩もゼロ 調整もゼロ 部品交換もゼロ設備の定期的なメンテナンスの間隔での視覚検査は,整合性を確認するのに十分である..
