JGX-0956D-104A トランスポートグレードのワイヤーロープ振動隔離器 簡単に統合できるモバイル保護ショックマウント

JGX-0956D-104A ワイヤロープ防振装置 — 輸送力学およびフィールド統合

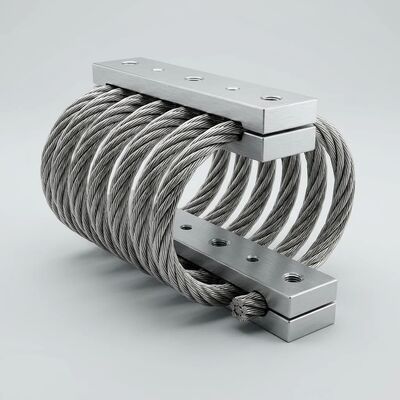

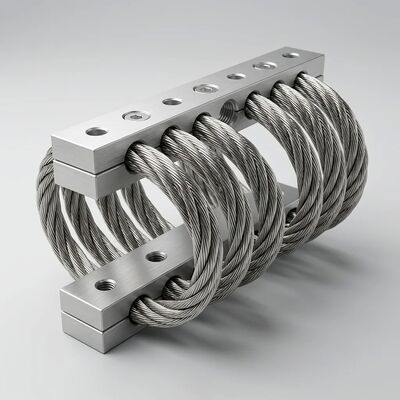

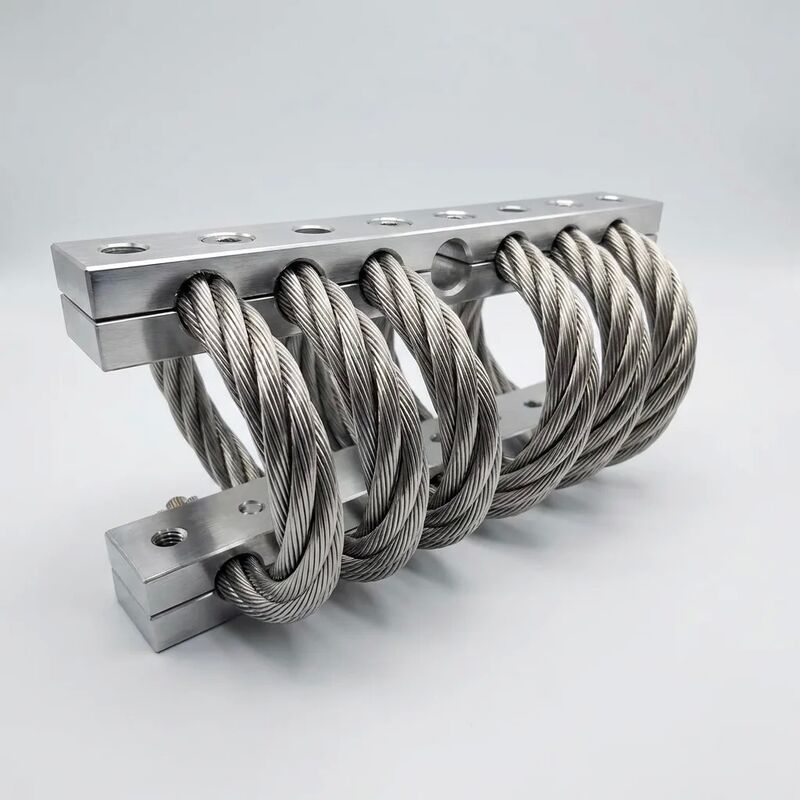

JGX-0956D-104A は、輸送中および移動運用中に機器を保護するという独特の課題に対処します。振動環境では、道路から生じる衝撃、パワートレインの高調波、予測不可能な地形入力が厳しい多軸荷重プロファイルに組み合わされます。 10 個の螺旋ループと 6061-T6 アルミニウム製クランプ ブロックを備えた 10.4 mm 304 ステンレス鋼ワイヤ ロープ (7*19 ストランド構造) を中心に設計されたこのアイソレータは、簡単なボルトオン取り付けで現場で実証済みの保護を提供します。

輸送時の振動環境を理解する

輸送中の機器は、固定設置とは根本的に異なる振動にさらされます。道路交通では、3 ～ 20 Hz 帯域 (サスペンションの共振) と 15 ～ 100 Hz 帯域 (エンジンとドライブラインの高調波) に支配的なエネルギーを伴う、1 ～ 200 Hz にわたる複合励起スペクトルが生成されます。この連続振動に、ポットホール衝撃、踏切移行、コンテナ取り扱い落下などの個別の衝撃イベントが重畳され、パルス幅 5 ～ 15 ミリ秒で 15 ～ 30 g の加速度ピークが生成されます。

JGX-0956D-104A は、次の 3 つの補完的なメカニズムを通じてこの環境を管理します。

• 連続振動減衰:6 ～ 14 Hz (負荷に依存) の固有周波数範囲を持つアイソレータは、約 20 Hz から効果的な振動絶縁を実現します。一般的なディーゼル エンジンの巡航速度 (1500 ～ 1800 RPM、25 ～ 30 Hz の一次励起を生成) では、減衰は 90% を超え、敏感な電子機器や計器類を疲労を引き起こす高サイクル振動から保護します。
• 一時的な衝撃吸収:各ループ内の個々のワイヤストランド間のクーロン摩擦は、圧縮伸長サイクル中に衝撃エネルギーを低級の熱に変換します。最大 30g (11ms 半正弦波) の衝撃パルスに耐えるこのアイソレータは、回路基板、光学部品、精密ベアリングなどの機器内部に直接伝わるエネルギーを吸収します。
• セルフセンタリング回復:衝撃が加わった後、ステンレス鋼のワイヤ ロープの弾性回復により、隔離された機器はオフセットを残さずに通常の位置に戻ります。これは、激しい衝撃荷重後に永久圧縮永久歪みが生じる可能性があるエラストマー マウントに比べて、重要な利点です。

フィールドインテグレーションエンジニアリング

インストール手順:JGX-0956D-104A は、標準 M10 六角ボルトを使用して、中心間間隔 68 * 48 mm の 2 つの Ø10.5 mm スルーホールを介して取り付けます。締め付けトルクは25～30N・m（8.8級ファスナー、平座金、バネ座金使用）で締め付けてください。シミングや高さ調整は必要ありません。ワイヤ ロープ ループは、最初の圧縮サイクル内で静荷重に対して自動的に水平になります。マルチポイント設置の場合、最適な絶縁性能を得るために、静荷重下で各ユニットが定格圧縮容量の 30 ～ 60% を支えるようにアイソレータの数量を維持してください。

後付け互換性:68 * 48 mm のボルト パターンは、全長 80 ～ 150 mm クラスの多くの一般的なラバー マウントのフォーム ファクターに適合し、機器のスキッドや取り付けフレームを再穴あけすることなく、直接機械的に交換できます。全金属構造により、ゴム製マウントの化学的適合性の問題が解消され、ディーゼル燃料や作動油への曝露による膨張、オイルミストによる軟化、オープンフレーム設置での UV 曝露による脆化が発生しません。

設計統合リソース:エンジニアリング サポートには、3D CAD モデル (STEP および IGES 形式)、ISO 2768-m に準拠した幾何公差を備えた 2D 寸法図面、およびアプリケーション固有の荷重たわみ曲線が含まれます。当社のアプリケーション エンジニアは、次のような静的および動的分析を無料で提供します。

• 非対称な機器の質量分布に対応した多自由度の取り付けレイアウト設計
• 励起周波数からの分離を検証するための固有周波数とモード形状の計算
• 輸送および取り扱い時の衝撃認定のための衝撃応答スペクトル (SRS) 分析
• 測定または指定された輸送振動プロファイルに基づくアイソレータの寿命推定 (MIL-STD-810 と同等の道路輸送スペクトルが利用可能)

技術仕様

モバイルおよびフィールド機器のアプリケーション

• モバイル発電:輸送中および定常運転中に道路衝撃とエンジン振動が組み合わされるサービストラック、トレーラー、およびスキッドマウント非常用電源ユニットに搭載されるディーゼル発電機セット (15 ～ 100 kVA クラス)
• テレコムシェルター設備:基地局電子機器、整流器キャビネット、バッテリーラックは、ISO コンテナに事前に設置された状態で、未舗装のアクセス道路を経由して遠隔地に輸送されます。
• 移動医療および検査ユニット:画像診断装置、冷却遠心分離機、コンテナ化された野戦病院や研究車両における移動式実験器具
• レールマウント機器:通過する列車からの地上振動にさらされる線路脇の信号キャビネット、車軸カウンター電子機器、転轍機コントローラー
• オフショアコンテナ化システム:塩分を含んだ雰囲気で耐食性の隔離が必要な DNV 認定の海上コンテナ内の坑口制御パネル、化学物質注入スキッド、および緊急停止システム
• 建設機械:クローラー掘削機、ドリルリグ、破砕プラントの車載コンプレッサーパッケージ、油圧パワーパック、電子制御モジュール

エラストマーマウントとの比較優位性

モバイル用途では、動的硬化 (オゾン/UV 架橋)、圧縮永久歪み (静荷重クリープ)、および化学的攻撃 (燃料/オイルの膨潤) の組み合わせにより、ゴム製防振装置は通常 2 ～ 4 年以内に故障します。 JGX-0956D-104A は、全金属構造により 3 つの故障モードをすべて排除します。これは、車両のオペレータや機器の梱包業者にとって、保証請求の削減、計画的なアイソレータ交換の不要化、および機器の全耐用年数にわたる一貫した振動保護につながります。お客様の機器プラットフォームに固有のライフサイクルコストの比較分析については、当社のエンジニアリング チームにお問い合わせください。
