JGX-1278D-310B 多軸振動ショック隔離器 障害防止構造で設備の継続的な保護を保証する

JGX-1278D-310B 6DOF多軸隔離器

現実世界 の 振動 は めった に 一方向 の もの で は あり ませ ん.回転 し て いる 機械,地震 現象,衝撃 負荷 は,圧縮,張力,ロール,ピッチ,イア,切断軸共同でJGX-1278D-310Bワイヤロープ振動隔離器は,この多軸現実のために,地から設計されています6つの自由度すべて (6-DOF)重要なことは,障害防止のロック構造通常の隔離装置を破壊する過負荷条件下でも,電線ロープ要素が固定ブロックから分離できないことを保証します.

六 度 の 自由,一体 的 な 解決策

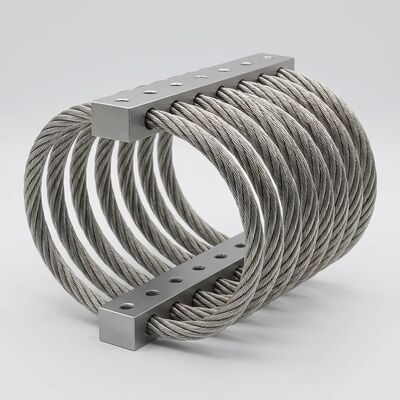

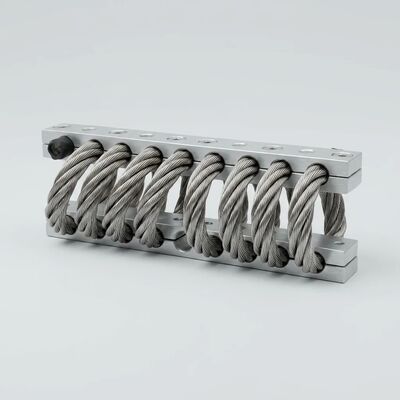

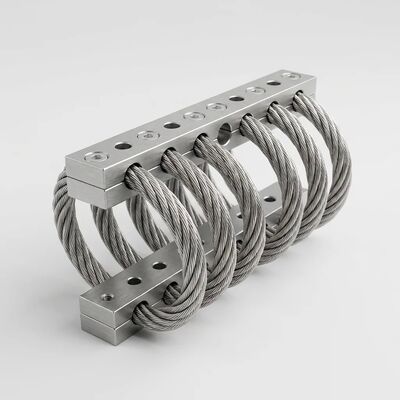

各JGX-1278D-310Bユニットには,精密な形状の螺旋回線ロープループがあり,AISI 304ステンレス鋼端から端まで固定され,6061-T6 アルミ合金製の固定棒この構成のジオメトリは,45°の角度で固定された直径6.4mmのワイヤロープの8つのコイルにより,負荷の増加下で徐々に硬化する非線形硬さ特性を生み出します.ショックと静止状態の振動が共存するアプリケーションでは,この振る舞いが重要です:

• 圧縮軸:負荷容量最大50kg 静的,前積荷によって変化する3~8mmの屈曲範囲
• ローリング・シア・アックス:制御された方法で横向きにブンクする螺旋コイル構造は,底を出すことなく軸外エネルギーを吸収
• 圧力の軸:組み込みバーデザインは,ワイヤロープの引き出しを防止し,設置された機器が引き上げ力を経験しても構造的連続性を維持します
• 衝撃耐性:短期のショック負荷は75kg/マウント永久に変形しない状態で扱われる

響き増幅因子は維持されています3以下で共鳴するシステムにおける自然周波数と合致するときでさえ 隔離器は振動を増幅しない

設計 に よっ て 失敗 し ない もの で あり,添加 物 で は ない

普通の電線ロープ隔離装置は 摩擦と圧縮力だけで ロープを固定しますこの設計では,ロープが滑り落ちたり 完全に解離したりする危険性がありますJGX-1278D-310Bは根本的に異なるアプローチをとっています

固定棒には,機械加工された格子プロフィールロープの端を機械的に捕捉します ロープが引っ張るほど ロープが引っ張るほど鎖がより強くなるほど結果として障害防止の負荷経路超負荷の方向や大きさに関係なく 構造的に不傷のままに保たれる

JGX-1278D-310Bに組み込まれた追加的な信頼性要因:

• AISI304線が数百個ある 単一の線が欠陥を発症したとしても残りの線は負荷を運ぶままです 単一の障害点はありません.
• 6061-T6 アルミのクランプブロックは,電気隔熱と補足性腐食耐性のためにアノジスされ,湿気や海洋環境で異なる金属間の電磁結合を防止する.
• 装置全体が -40°Cから +200°Cまで熱サイクルで固定プレロードの変化がゼロで,北極装置とエンジンコンパートメントの設置の両方に設計を検証しました.

世界 で 最も 厳しい 作業 サイクル に 備え て 設計 さ れ た

最も 需要 の 高い 産業 に 配備 さ れ て いる

• 海上石油・ガスプラットフォーム:ジェネレータースキー,ポンプパッケージ,制御キャビネットを波による振動と偶発的な衝撃から保護する.塩噴霧耐性はASTM B117で500時間以上検証されています.
• 航空宇宙における地面支援機器 (GSE):信頼性が飛行安全スケジュールに直接影響する空港整備施設で,敏感な試験台,校正装置,地面電源装置を隔離する
• 地震地帯緊急システム:地震による負荷を受ける地域におけるバックアップ発電機と消防ポンプセットの構造的整合性を維持する.多方向の地面運動でも故障防止設計が有効である
• 重工業用プレスとスタンプライン:鍛造ハンマー,注射鋳造機,金属スタンププレスからの重複的な高振幅ショックを吸収し,疲労による劣化なく
• 通信基地局:屋根 や 塔 に 設置 さ れ た ラジオ ユニット,アンテナ 位置 定位 システム,バックアップ バッテリー ストック を 風 の 影響 の 振動 や 熱 膨張 サイクル から 守る

今日,エンジニアチームに連絡してください.詳細な負荷偏差曲線や オーダーメイドのマウントパターン図や JGX-1278D-310Bの定価表は 特定の多軸隔離要件に合わせて構成されます
