JGX-0958D-108A ワイヤロープ振動隔離器 前確認済み FEAモデル リバースエンジニアリングサポート

JGX-0958D-108A 電線ロープ振動隔離器: 検証されたシミュレーションモデルによる工学レベルの振動制御

ワイヤロープ の 振動 隔離 装置 は 何 です か.それ は どの よう に 機能 し ます か

ワイヤロープ振動隔離器は,原理によって振動エネルギーを弱体化する受動的な機械装置です.クーロン摩擦減圧ロープコイルが負荷の下で曲がるにつれて個々の鋼鉄線糸の間に発生する乾燥摩擦.材料マトリックス内の振動エネルギーを熱に変換するエラストメリック (ゴム) 固定とは異なり,JGX-0958D-108Aは,133本の単一のワイヤ (7本のワイヤ × 19本のワイヤ) の間の微小なインターフェースでエネルギーを散布し,メンテナンスなしで,年齢や温度サイクルによって劣化しない粒子のないダムリングメカニズム.

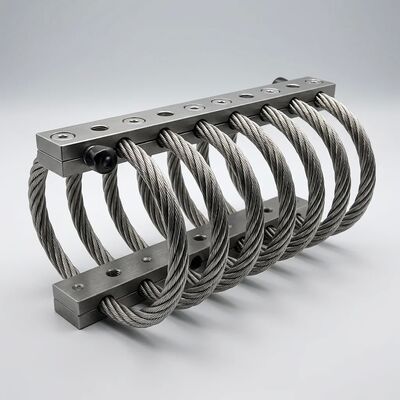

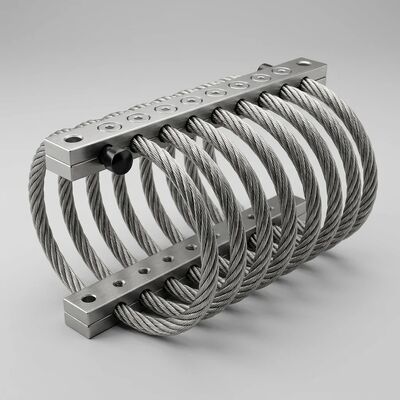

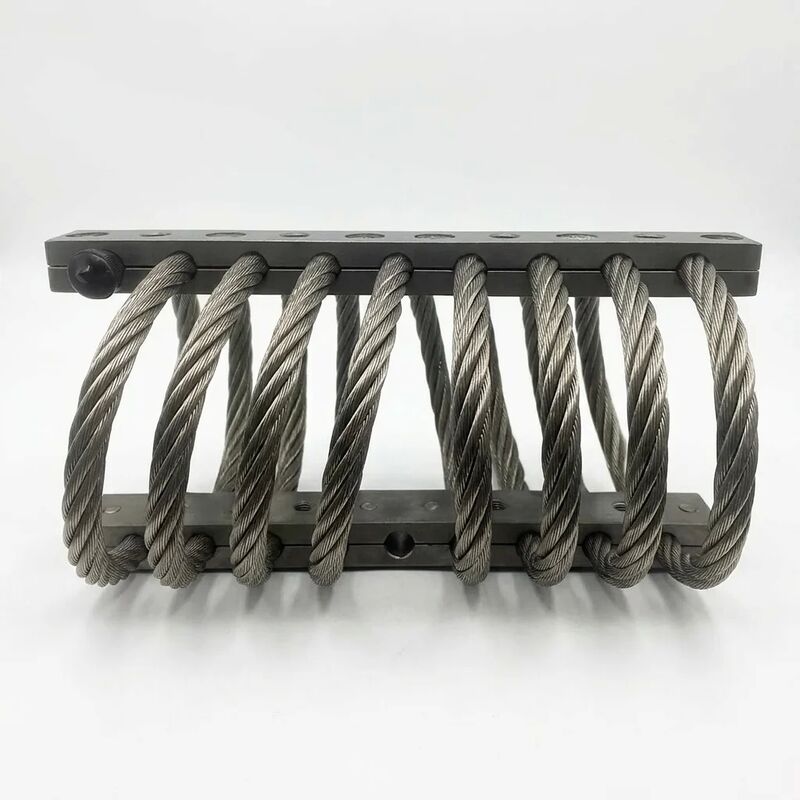

JGX-0958D-108Aは3つの構成要素で構成されています: 7*19のステンレス鋼304線ロープ (名目直径6.4mm,8つのアクティブループ),上下6061-T6アルミニウム合金で固められるブロック,硬いアノイド化表面仕上げ振動源と保護された構造の間に設置すると,線ロープコイルは入力刺激に反応して屈します.制御されたスレッド間の摩擦を生成し,運動エネルギーを軽微な熱に変換し,単一のコンパクトな要素で硬さ (負荷サポート) とダッピング (エネルギー消耗) を兼ね備える.

設計サイクルを2〜3週間短縮する

振動隔離器の選択における持続的な課題の1つは,カタログデータと実際のインストール性能との間のギャップです.静的負荷評価は,隔離器が重さを支えるかどうか教えてくれます特定の刺激周波数,マウント方向,および固定硬さで動的に振る舞う方法を教えてくれない.伝統的に,このギャップを埋めるためにサンプルを注文する必要があります.建築物試験用装置設計サイクルごとに2〜3週間かかるプロセスを繰り返す.

JGX-0958D-108Aは,この問題に取り組んでいます前もって検証されたFEAシミュレーションモデルエンジニアリングの保証として含まれます.各モデルは,6DOF電動力学振動機テーブルからの物理試験データと関連付けられています.これらの主要出力に対して, ± 5% の測定精度でシミュレーションを達成する.:

• 静的負荷偏差曲線圧縮,張力,切断負荷方向で
• 動的硬さ (K*) と損失因数 (η)刺激幅の関数として (ピークからピークまでの0.1 mmから2.0 mm)
• 送信可能性 (T)定位負荷で5 Hzから500 Hzの周波数帯を横切る
• ヒステレシスループの形と面積サイクルあたりのエネルギー消耗と直接関連している
• レゾナンス増幅因数 (Q)最初の3つのモダルの周波数について

Ansys Mechanical,Abaqus,そして COMSOL Multiphysicsと互換性のある形式で提供されていますJGX-0958D-108Aをシステムレベルのモデルに直接投入し,ハードウェアの調達にコミットする前に隔離性能を評価できるようにします.

リバース エンジニアリング システム化 4 段階 メソドロジー

製造機器が振動隔離器に頼っている場合 元のサプライヤーが製品ラインを停止し ツールを変更したため設備の所有者は不快な選択に直面します.古いマウントから降低した隔離性能を受け入れ,高価なカスタム再設計を依頼するか,マシン全体を交換します.JGX-0958D-108Aプラットフォームは,統合されたリバースエンジニアリングサービスを通じて4つ目のオプションを提供しています.

ステップ1:測定と文書化 (3~5営業日)

• 既存の隔離器の3Dレーザースキャンで,外部の封筒の幾何を ±0.05mmの精度で記録する
• 設置インターフェースの測定:ボルトの穴直径,中心から中心までの距離,スレッド仕様,対孔深さ
• XRF (X線発光) 解析による材料識別,ワイヤロープ合金級とクランプブロック組成の決定
• 装置の方向性,隣接するクリアゾーン,交換設計に役立つ目に見える磨きや腐食パターンに関する写真のドキュメント

第2段階:パフォーマンス特徴化 (5~7営業日)

• 負荷セル精度0.5級の汎用試験機で,すべての3つの負荷軸で静的負荷偏差試験
• 電動力学振動器のダイナミック特性: 5 Hz から 500 Hz までのスウィートシーン入力,伝達性と相角の測定
• ショック応答試験: 隔離器のショック減衰行動を捉えるために15 g,30 g,50 gで半シナスパルス入力
• サイクルあたりのエネルギー消耗を定量化するために,0.5 mm,1.0 mmおよび2.0 mmの移動幅でヒステレシスループ抽出

第3段階:FEAの相関と最適化 (5~7営業日)

• 高精度 FEA モデルを ± 5% の精度で 2 期測定と調整する
• ワイヤロープ直径 (4.8~9.5mm範囲),コイル数 (6~12ループ),クランプ幾何学のパラメトリック最適化,同じエンベロープ内で同等または改善された性能を達成
• 降雨量周期数とマイナー・ルールを用いて疲労寿命予測,最低10⁷定位負荷でのサイクルの耐久性

第4段階:資格と配達 (10~15営業日)

• 最適化された仕様に従って構成された5つのプロトタイプJGX-0958D-108Aユニットの製造
• 同じ振動装置で元の隔離装置に対して,反復動的試験
• すべての測定パラメータにおける元の性能と交換性能を比較する資格試験報告書の提供
• 完全な材料追跡性ドキュメントを備えた認証された代替隔離器の最終生産走行と出荷

粒子のないダッピング:クリーンルーム互換性が選択方程式を変える理由

ISO 14644-1 クリーンルーム分類では,空気中の粒子の濃度に厳格な制限を課しています. A single elastomeric vibration mount in a Class 5 (ISO 5 / FED STD 209E Class 100) semiconductor fab can shed enough microscopic rubber particles over its 3–5 year service life to trigger particle count excursions during routine environmental monitoringワイヤロープの隔離装置は,部品レベルでこの障害モードを排除します.

JGX-0958D-108Aのダッピングメカニズムは純粋に機械的であり,7*19のロープ構造内の133個のステンレス鋼線が折りたたみ中に互いに滑り,摩擦が制御され 磨きが起こらないエラストメリック要素も 粘着剤も 薄膜を塗らないそして,真空環境で排出できる有機物質はありません.. 6061-T6 アルミクランプブロックの硬いアノジスされた表面は,アルミオキシドの塵を生じることなく耐磨性を提供します.これはJGX-0958D-108Aを以下に適しています:

• 半導体製造:ウェーファーステップパー,CMP (化学機械平面化) ツール,イオンインプランター,および0.1μm未満の粒子の汚染がダイ出力損失を引き起こすリトグラフィートラックシステム
• 医薬品生産消毒的な詰め物隔離器,冷凍剤のトレイスタック,タブレットプレスの振動隔離器,繰り返し洗浄サイクルにさらされるクリーン・イン・ポジション (CIP) システムマウント
• 光学と光子学:レーザーインターフェロメーターテーブル,光学コーティング室,光ファイバー吸着塔,光学表面に粒子が堆積する場合は,伝播が低下し,散る光が増える場合
• 電子顕微鏡SEMとTEMの列隔離で,振動による画像の模糊と粒子による列汚染の両方が解像度を低下させる
• 精密計測:座標計測機 (CMM) グラニットベース隔離機,丸みテスト機,表面プロファイロメーター,計量ブロック校正ステーション

JGX-0958D-108A 完全な技術仕様

JGX-0958D-108Aとエラストメリック・アイソレーターは?

よく 聞かれる 質問

JGX-0958D-108A モデル番号は何を意味している?"JGX"前記は,製造者の"ワイヤロープ隔離器製品ファミリー"を識別する. "0958"は,この封筒クラスのサイズと構成コードです."D"は,二重クランプの設置構成 (ワイヤロープコイルを収束する2つのアルミブロック) を表します..108"は,公斤で指定された圧縮負荷である.A"後項は,SS304ワイヤロープと6061-T6アルミニウムブロックの標準構成を示す.

既存のシミュレーションソフトで FEAモデルを使ってもいいですか?前もって検証された FEA モデルは,アンシス・メカニカル (v2021 R2+),アバカス (6.14+),COMSOL マルチフィジックス (5.6+),ナストラン (大量データデッキを通じて) にインポートできる中立ファイル形式で提供されています.異なる解法を使っている場合フォーマット変換のサポートのために私たちのアプリケーションエンジニアリンググループに連絡してください.

リバースエンジニアリングのプロジェクトを始めるのに必要な最低情報は何ですか?既存の隔離器の封筒の寸法 (スケール参照の写真が初期評価に十分である場合が多い),支えられた質量の推定,機械の主力振動周波数や動作速度この3つのインプットから,私たちのアプリケーションチームはプロジェクトをスクープし,2営業日以内に確固とした引金を提供することができます.

硬いアノジスされた表面は 時間が経つにつれて 磨かれますか?タイプIIIの硬いアンロジス層は,厚さ2550μmで,ヴィッカース硬さ350~400HVです.通常の産業使用では, the clamping block surface that contacts the wire rope experiences negligible wear because the rope-to-block interface is static (no sliding motion)—all damping motion occurs within the wire rope coil itself.
