| ブランド名: | Hoan |
| モデル番号: | JGX-0648D-56A |
| MOQ: | 10個 |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |

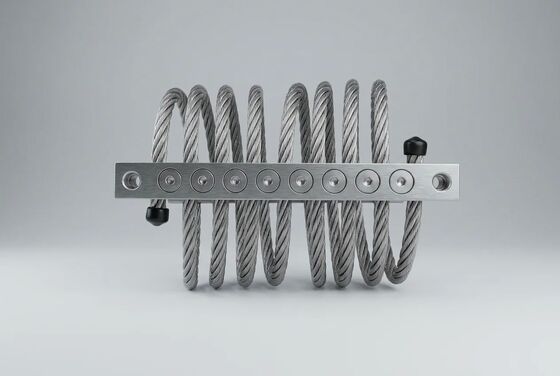

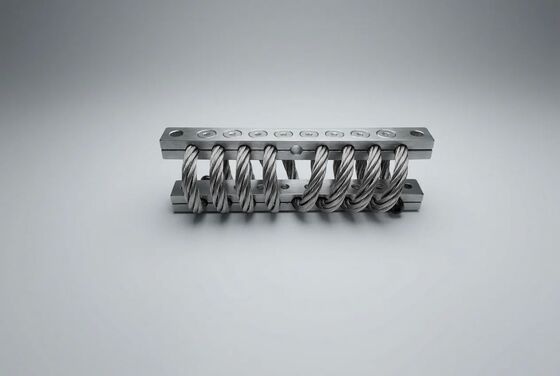

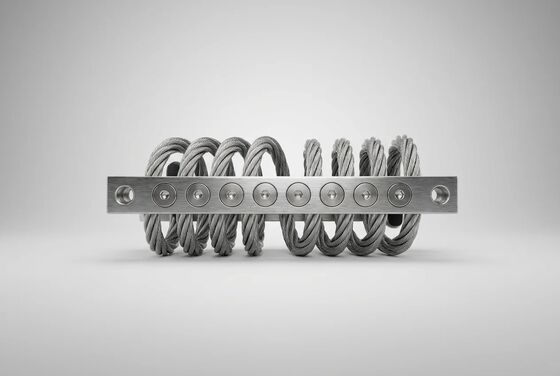

機械の負荷が動作中に変動する場合（可変速ドライブが共振によって上昇する場合、バッチ処理装置がサイクルの途中で質量を変化させる場合、移動式発電機のスキッドが輸送モードと動作モードの間で移行する場合）、JGX-0648D-56A の非線形漸進剛性曲線は最適な防振を維持するために自動調整されます。直径 6.4 mm のワイヤ ロープとコンパクトな設置面積により、設置面積の大きい産業用機器パッケージ向けの拡張性の高いマルチポイント アレイ構成も可能になります。
従来の線形アイソレータ (固定バネ定数のコイル スプリング、単一デュロメータ コンパウンドのゴム パッド、調整された圧力の空気圧エア ベローズ) は、1 つの公称「設計点」荷重を中心に設計されています。その狭い動作ウィンドウの外に出ると、絶縁性能が急速に低下します。伝達率が増加し、共振が動作速度範囲に移行し、構造振動が減衰するのではなく増幅します。
JGX-0648D-56A は、根本的に異なる機械的アプローチを採用しています。非線形硬化剛性特性これは、らせん状に巻かれたワイヤ ロープの形状自体の新たな特性です。たわみが小さい（振動振幅が小さい）場合、ロープの螺旋は軟化バネとして動作し、電気モーターのベアリングノイズやポンプインペラのブレードパス励起などの高周波外乱に対して高い絶縁効率を提供します。より大きなたわみ（衝撃、一時的な過負荷、共振による起動/惰行）では、剛性が硬化領域に移行し、ワイヤ ロープを弾性範囲内に維持しながら過度の変位を防ぎます。
この二重体制の応答は完全に受動的かつ本質的であり、電子コントローラー、フィードバック センサー、空気圧または油圧アクチュエーターはありません。これは螺旋状に巻かれたワイヤ ロープの幾何学的な特性であり、すべての生産単位で検証され、再現可能です。
設計およびシミュレーション エンジニア向けに、JGX-0648D-56A には完全な機能が付属しています。荷重たわみ特性評価レポート3 つの標準的な取り付け方向 (垂直圧縮、45° 傾斜、横方向せん断) をすべてカバーします。このデータセット (通常、方向ごとに 30 ～ 50 の測定点) により、調達を約束する前に、ANSYS、Abaqus、または COMSOL 内で完全な絶縁システムの正確な有限要素モデリングが可能になります。
大型産業機器 (設置面積が 3 ～ 6 メートルの HVAC チラー、重量数百キログラムの産業用エアハンドラー、変圧器キャビネット、マルチポンプ スキッド アセンブリ) は、単一のマウントでは分離できません。 JGX-0648D-56A は、次の目的のために設計されています。マルチポイントアレイ展開ここでは、4 ～ 24 以上の個別ユニットが調整されて、正確な機器の位置合わせと均一な負荷分散を維持しながら、多軸の振動を管理します。
| 構成 | 配列サイズ | 総容量 | 主な用途 |
|---|---|---|---|
| 4隅（対称） | 4台 | 224kgまで | バランスの取れた重心を備えた平方フットプリントの機械 |
| 外周（長方形） | 6～8台 | 448kgまで | エッジ荷重が分散された細長い機器フレーム |
| グリッド (分散) | 9～16ユニット | 896kgまで | 大表面積の機械および中二階レベルの機器 |
| イナーシャブロック（高質量） | 12 ～ 24 ユニット以上 | 1,300kg以上 | 地震抑制要件を備えたコンクリート慣性ベース |
のためにN-総質量のアレイ支持装置を搭載M既知の重心座標を持つ (e×、ey) アレイの幾何学的中心に対する相対的な、個々のマウントの静的荷重私座標 (×私、y私) は次のように計算されます。
F私= (M・g / N) + (M・g・e×・y私/Σyj²) + (M · g · ey・×私/Σxj²)
最適なダンピング効果と耐用年数を得るには、アレイ内の各 JGX-0648D-56A は次の範囲で動作する必要があります。定格静荷重の 30% および 80%(垂直圧縮方向でマウントごとに約 17 ～ 45 kg)。定格容量の 20% 未満で負荷がかかるユニットは、ストランド間の接触圧力が完全な摩擦力を発生させるには不十分であるため、低い振動振幅でクーロン減衰効果が低下する可能性があります。負荷分散が非常に不均一な用途の場合は、異なるワイヤ ロープ直径を組み合わせたハイブリッド アレイを指定できます。
JGX-0648D-56A ユニットは、その位置での支配的な振動方向に一致するように、各アレイ位置で個別に方向を変えることができます。
標準のマウントあたり 0.50 ～ 56 kg の荷重範囲外で動作する機器の場合は、ご要望に応じて、個別の取り付けポイントで複数の JGX-0648D-56A ユニットを並列に取り付けるか、カスタム ワイヤ ロープ直径構成を利用できます。カスタマイズされた推奨事項については、機器の質量、設置面積、重心座標、および主励起周波数について当社のアプリケーション エンジニアリング チームにお問い合わせください。
| パラメータ | 価値 |
|---|---|
| モデル | JGX-0648D-56A |
| ワイヤーロープ径 | 6.4mm |
| ストランド構造 | 7 * 19 (合計 133 ワイヤー) |
| 材質のオプション | AISI 304 / AISI 316L |
| 荷重範囲（垂直圧縮） | マウントあたり 0.50 ～ 56 kg |
| 荷重範囲(45°傾斜) | マウントあたり 0.35 ～ 42 kg |
| 荷重範囲（横せん断） | マウントあたり 0.25 ～ 28 kg |
| 固有振動数（定格負荷時） | 6～8Hz |
| 等価粘性減衰比 | 0.10～0.20 |
| 共振時の動的増幅 | ≤ 4.0 |
| 温度範囲 | -40℃～+150℃ |
| 20 Hz / 30 Hzでの絶縁 | ≧90% / ≧95% |
| マウント重量 | 0.50～0.70kg |
| ファスナーサイズ/トルク | M8(22～25N・m)/M10(42～48N・m) |
当社のアプリケーション エンジニアリング チームは、無料のサービスを提供します。調達前の隔離システム分析適格なプロジェクト向け — 多点アレイ負荷分散計算、取り付け方向の最適化、予測伝達率対周波数曲線、および機器固有の推奨事項を含みます。標準製品リードタイム: 在庫構成 (AISI 304、標準ボルトパターン) の場合は 3 ～ 7 営業日、生産数量または AISI 316L 仕様の場合は 15 ～ 25 営業日。
義務のない防振評価のために、機器の仕様、一般図、動作条件を提出してください。
