JGX-0400D-26A ワイヤロープ振動隔離器 プレストレストラッシュ 単一バッチ一貫性 電気接地 EMIシールド

JGX-0400D-26A ワイヤロープ振動隔離器 組み込み接地経路付き工場プレストレスト

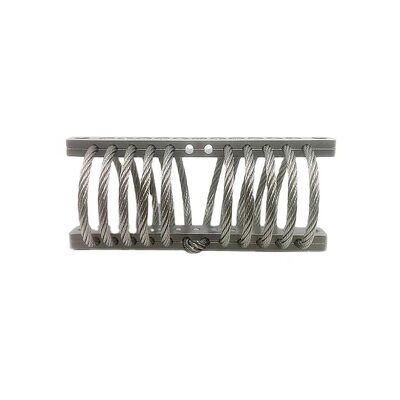

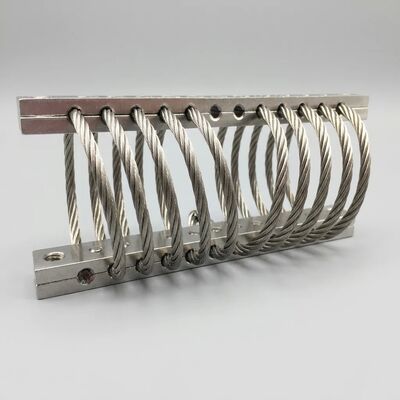

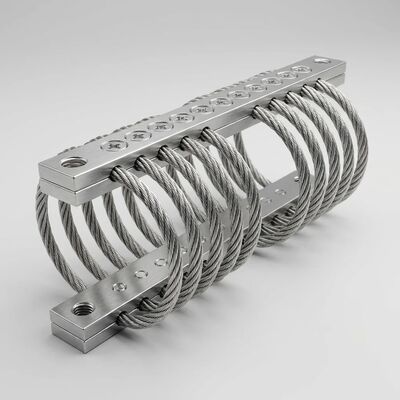

についてJGX-0400D-26A中型から重型用荷重のワイヤロープ振動隔離器で,4.0mm直径のステンレススチール304ケーブルコア8回ループの対称な配置で,工場用で固定荷重26kgまで. 各ループの横断は,CNC加工されたアルミ合金棒の間に固定された7*19鎖の構成で133個の個々のワイヤーを含んでいます.このモデルの定義特性は,100% 工場プレストレスのプロトコル: 各ユニットは最終検査の前に 150%の定量容量で100回以上の負荷逆転を繰り返し,多線ケーブル構造を安定した動作幾何学に永久に固定します.これは,校正されていないワイヤロープマウントに共通する現場の安定期をなくし,別の生産バッチから引き出された任意の2つのユニットが提供することを保証します.同じ動的反応さらに the all-metal construction preserves chassis-to-base electrical continuity—a critical consideration for electronic equipment enclosures that must maintain a unified ground reference across vibration-isolated interfaces.

プレストレスの製造と単一のバッチ一貫性

ワイヤロープの隔離装置は エネルギーの散布のためにコロン摩擦に頼ります individual wires within each 7*19 strand have not yet found their equilibrium seating positions—micro-gaps and uneven contact pressure distributions cause the first several hundred operational cycles to exhibit漂流硬さと変数減圧JGX-0400D-26Aは,この問題を解決します.

• 工場のプレロードプロトコル:各隔離装置は,伺服液圧試験装置に搭載され,最大定数屈曲率の ± 60% で,少なくとも 100 回シナウゾールシフトサイクルを繰り返す.定位負荷の約150%に対応するこの制御された過負荷は 各線糸を安定したトライボロジカル接触状態に 押し戻しますしかし,実験室の制御下では数分で達成されます.
• サイクルの後の次元ゲート:プレストレージ後,各ユニットは,自由高さ,ループ対称性,およびマウントバー平面性をマスター基準値に対して確認する座標測定検査を通過します.受け入れ窓は ±0容量を超えたユニットはリサイクルまたは廃棄されます.彼らは決して在庫に達しません.
• 統計的なバッチ検証:100個分の各生産セットから, 5つの隔離剤からなるランダムサンプルが制御されたシェイカーのテーブルで完全な動的特徴化を受けます.自然周波数 (目標6~12 Hz,負荷に依存),減圧比 (最低15%)試料間での変化係数は3%以下に保たれる.機器設計者が,フィールドパフォーマンスが均一であることを確信して,単一の部品番号を指定できるようにする
• 個別追跡可能性:各隔離装置は 特定のプレストレスのサイクルデータと 寸法検査記録にリンクする レーザーで刻まれたバッチコードを受け取りますこの完全な追跡性は,監査要件と障害分析プロトコルをサポートします.

固有電気接地とEMI/RFIシールド統合

電子機器の包装は,持続的な対立を呈します. 振動隔離は,機器のシャシーと固定構造の間の機械的な分離を必要とします.しかし電磁互換性には低阻力地面参照 同じ2つの表面の間に. エラストメリック隔離器は,専用の接地ベルトで橋渡ししなければならないオープン回路を作成します.障害モードJGX-0400D-26Aは金属構造で解決します

• 導力メカニカル経路:ステンレススチール304のワイヤロープは,上下両方のマウントインターフェイスでアルミのクランプバーと直接金属対金属接触を維持します.ステンレス鋼 (約7.2*10−7 Ω·m) は,この経路の主要欠陥電流導体としての容量を制限する.容量的に敏感なアナログフロントエンドとADC入力ステージに切り替えノイズを組み合わせる浮遊地条件を防ぐために十分な連続性を提供します.
• EMI ガスケット着陸面:各クランプバーの平坦で加工された表面は,導電性EMIガシケット,織布線網,指ストック,または導電性エラストーマープロファイルのための理想的なマウント平面を提供します.密着は,隔離棒と囲い壁の間に圧縮隔離インターフェースの物理的なギャップによって破られるファラデーケージ連続性を維持する.別々の結合ジャンパーは必要ありません.
• 熱電磁互換性:ステンレス鋼とアルミの材料の組み合わせで 電気磨きされた表面仕上げで ワイヤの表面から自由鉄を取り除く普通の工業環境や海洋環境において,電磁腐食に耐える連続性ではなく完全な電気隔離を必要とするアプリケーションでは,固定棒は,ハードアンオード化で指定することができます 特定の接地戦略について議論するために,私たちのアプリケーションチームに連絡してください

熱伝導性 & 熱老化ゼロ

温度はポリマーの分解の主な加速器である.アレニアス関係では,10°C上昇ごとに,エラストマーの熱酸化老化の速度は約2倍になる.実用的な意味で25°Cで5年間使用可能なゴムマウントは,工業機械室や太陽光照射された屋外キャビネットで簡単に到達できる85°Cの温度で6ヶ月以内に故障する可能性があります.エンジン付近のコンパートメントJGX-0400D-26Aは,構造的にこの障害モードに対応できない.

• メタリック熱経路:ステンレススチール304は約16W/m·Kの熱伝導性を示しています. アルミ (205W/m·K) や銅 (401W/m·K) と比べると,これは0より2桁大きいです..1.0.3 W/m·Kは,詰め合わせたゴム化合物の典型である.ワイヤロープコアが分散した熱橋として機能する.装置のマウントフレンズから熱をインターフェースに閉じ込めるのではなく,ベース構造に導く
• 全範囲安定性:隔離器の定数稼働範囲は -40°Cから +200°Cまでダイナミック硬さの変動は8%未満で,不?? 鋼の弾性モジュールによるわずかな温度依存に完全に起因します.25°Cから -30°Cまで冷却すると,典型的な天然ゴム化合物は300~500%硬化します.
• ポリマー分解経路がない酸化する二重結合や 柔軟化剤の分子が移動する 交叉リンクの硫黄橋が 熱圧下で再編成されないのですステンレス鋼の表面上のクロムオキシドの被動層は,熱力学的に安定し,厚さ2~5nmで自己制限150°Cで10年連続で動作した後,隔離器の機械的性質は製造状態と区別がつかない

JGX-0400D-26A テクニカルデータ

アプリケーション環境

• 通信基地局の遠隔無線装置と電源配送
• 再生可能エネルギーインバーターキャビネットとバッテリー貯蔵庫
• 工業用変頻駆動パネルとモーター制御センター
• 鉄道信号装置の棚とプラットフォームの情報ディスプレイ
• 海上橋の電子コンソールとナビゲーションプロセッサのラック
• 実験用分析装置と精密測定システム

WNRLN エンジニアリングサポート

WNRLNはJGX-0400D-26Aを製造していますISO 9001 規格:2015保証された品質システムです. すべての出荷には,バッチテスト要約ドキュメントが含まれます. 私たちのアプリケーションエンジニアリングチームは,無料のマウント構成のレビューを提供しています.重力中心座標2営業日以内に 予測された伝播率曲線を持つ 推奨された隔離器の選択を返します今日 連絡してくださいプロジェクト要件について議論したり 評価サンプルを依頼したりします
