| ブランド名: | Hoan |
| モデル番号: | JGX-0480D-61A |
| MOQ: | 10個 |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |
JGX-0480D-61Aは,繊維間微細摩擦減圧技術で設計され,厳しい環境で動作する工業機器に,メンテナンスの不要な振動減圧を提供します.完全無垢鋼の構造は,使用寿命全体を通して腐食抵抗性を保証します..

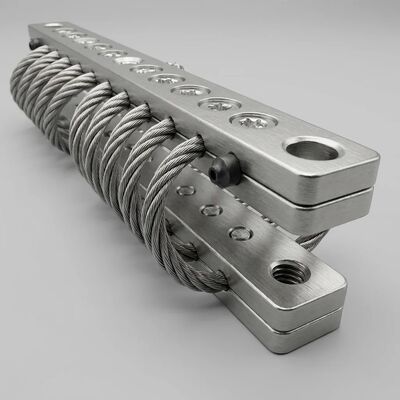

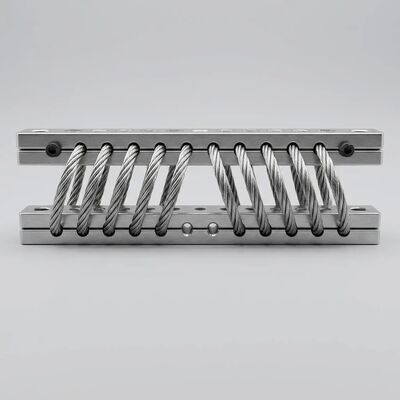

JGX-0480D-61Aの核は,高耐久性ステンレス鋼鉄の多重糸から製造された螺旋線ロープ要素です.個々の糸が微小なレベルで 互いに滑ってきますこれはクーロン (乾燥摩擦) 減圧このメカニズムは,液体流体,弾性化合物,またはアクティブ制御システムを必要とせずに,運動エネルギーを低級熱エネルギーに変換します.
3つの要因がダムリング性能を定義します.
液体漏れと温度依存の粘度シフトに苦しむ粘着性ダムパーとは異なり,JGX-0480D-61Aの全金属ダムパーシステムは,-70°Cから+260°C設計期間中 メンテナンスも不要です
JGX-0480D-61AはAISI 304ステンレス鋼標準で,AISI 316L塩化物濃度が高い装置や海洋環境の装置に利用できます.すべての金属部品は磁気腐食の危険を排除するために,同じ材料のグレードを共有します..
| 構成要素 | 標準級 | 選定級 | 表面塗装 |
|---|---|---|---|
| ワイヤロープヘリックス | AISI 304 | AISI 316L | パシビ化・電極化 |
| 固定棒 | AISI 304 | AISI 316L | パシビ化 |
| マウントベース | AISI 304 | AISI 316L | パシビ化 |
| 固定装置 | A2-70 SS | A4-80 SS | パシビ化 |
JGX-0480D-61Aは,この材料の戦略によって,高圧洗浄プロトコル食品加工,製薬,半導体製造のクリーンルームでよく見られる.一般的なカウスティッククリーニング剤 (ナトリウムヒドロキシード溶液最大5%,四次性アンモニアム消毒剤) と酸化消毒剤 (ペラセト酸)水素過酸化物蒸気) は,構造的整合性やダッピング性能を損なわない.
JGX-0480D-61Aの各生産バッチは,複数の点の検証プロトコルを受けます.
認証:ISO 9001:2015品質管理システム.CEマーク (EU機械指令 2006/42/EC) とRoHS (2011/65/EU) の製品適合に関する文書が入手可能である.IBC 2024 と ASCE 7-22 による地震能力試験は,プロジェクトの要求に応じて利用可能である..
| パラメータ | 仕様 |
|---|---|
| モデル | JGX-0480D-61A |
| ワイヤロープ直径 | 4.8mm |
| ストランド建設 | 7 * 19 (7本の線,それぞれ19本の線) |
| 材料 (標準) | AISI 304 ステンレス |
| 材料 (オプション) | AISI 316Lステンレス鋼 |
| 定数静電荷 (圧縮) | 0.45 装着量あたり61kg |
| 定数静電荷重 (45°マウント) | 0.30 45kg/マウント |
| 定数静的負荷 (横向き) | 0.20 30kg/マウント |
| 自然頻度 (名乗負荷で) | 6 ∼ 8 Hz |
| 同等減圧比 | 0.10 ¥ 020 |
| 共鳴で動的増幅 | ≤ 40 |
| 動作温度範囲 | -70°Cから+260°C |
| 隔離効率 (20 Hz) | ≥90%の振動減衰 |
| マウント重量 (約.) | 0.35 ¥0.50kg |
| ボルトのサイズを固定する | M6 または M8 (アプリケーション専用) |
| デザイン の 生活 | 20年以上 (正常に積載,屋内/屋外) |
各JGX-0480D-61A隔離器は,CNC制御のワイヤロープ形成ステーションで製造され,ヘリックスピッチと直径は±0.3mmの許容範囲内にとどまります.クランプバー溝プロファイルは,ロープヘリックス幾何学にマッチするように機械加工されています固定長度全体に均等な接触圧力を確保する. これは,ユニットごとに一貫した減圧性能のために重要です.
プロセス中の検査点には以下の点が含まれます.
JGX-0480D-61Aは,必要とするエンジニアのためのカテゴリーをリードするワイヤロープ隔離器です記録されたパフォーマンスデータ,材料の追跡可能性そして長期的信頼性振動に敏感な装置では使用できます. 糸間微摩擦減圧メカニズムは,ラストメリックの代替品に比べて根本的な利点があります.連続運転の10年間も メンテナンスなし.
3D CADモデル,またはアプリケーション用のカスタムロード-デフレクション曲線を 今日ご依頼ください.
