| ブランド名: | Hoan |
| モデル番号: | JGX-0648D-56A |
| MOQ: | 10個 |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |

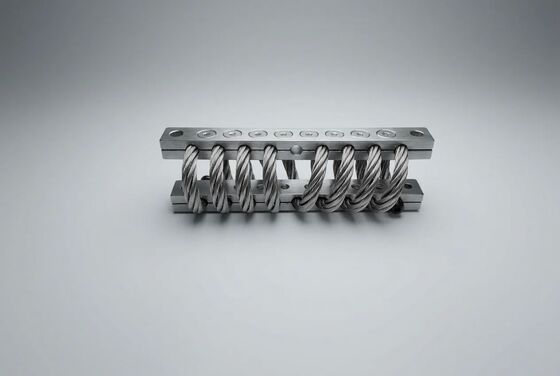

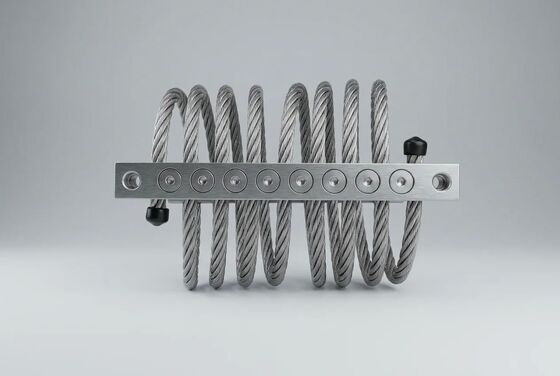

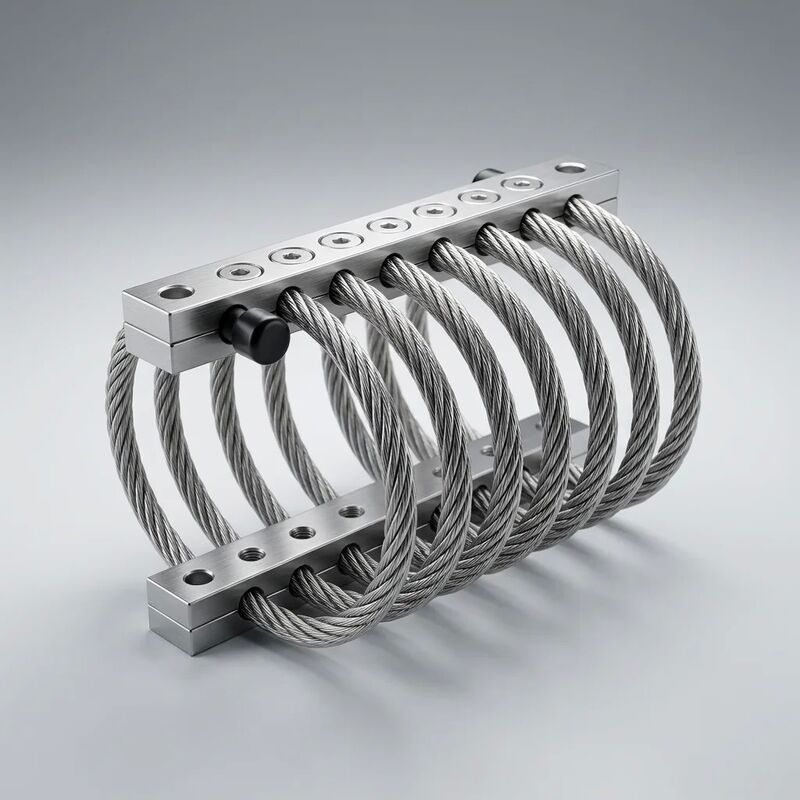

JGX-0648D-56Aは,6.4mmのステンレス鋼鉄ロープヘリックスに構築され,自社独自の線間マイクロ摩擦減圧技術を採用し,0.50~56 kg 負荷範囲耐腐蝕性 要求の高い工業環境での使用寿命全体に保たれる.
JGX-0648D-56Aの核は, 7*19の高強度ステンレス鋼糸から製造された螺旋回線ロープ要素です.線は微小なレベルで隣接する線にスライドするこれはクーロン (乾燥摩擦) 減圧このメカニズムは,液体流体,弾性化合物,または活性電子制御システムなしで,運動エネルギーを低級熱エネルギーに変換します.
3つのエンジニアリング要因がダッピング性能の範囲を定義します.
粘着性のある液体ダムパーと異なり 密封部位が崩壊し 温度に依存する粘度が変化します全金属JGX-0648D-56Aダムリングシステムは,メンテナンスなしで数百万サイクルで安定しています.
JGX-0648D-56AはAISI 304ステンレス鋼標準で,AISI 316L塩化物濃度が高い,沿岸部や海上大気圏に指定されている.すべての金属部品は異なる金属間の電磁腐食の可能性を排除するために,同じ材料グレードを共有.
| 構成要素 | 標準級 | 選定級 | 表面処理 |
|---|---|---|---|
| ワイヤロープヘリックス | AISI 304 | AISI 316L | 消極化+電極化 |
| 固定棒 | AISI 304 | AISI 316L | パシビ化 |
| マウントベース | AISI 304 | AISI 316L | パシビ化 |
| 固定装置 | A2-70 SS | A4-80 SS | パシビ化 |
JGX-0648D-56Aが耐えるようにする.高圧洗浄プロトコル食品加工施設,製薬製造のクリーンルーム,半導体製造環境で一般的に使用されています常用性のあるカウスティッククリーニング剤への曝露 濃度最大5%までのナトリウムヒドロキシード溶液,四次性アモニウム消毒剤,ペラアシト酸や蒸発した水素過酸化物などの酸化消毒剤 構造的完全性やダミング性能を損なわない標準化化学相容性試験によって確認された.
JGX-0648D-56Aの各生産バッチは,技術チームに文書化された,追跡可能な性能データを提供するために設計された包括的な多点検証プロトコルを受けます.
取得した資格:ISO 9001:2015 品質管理システム認証 設計,製造,試験プロセスをカバーするEU機械指令 2006/42/ECおよびRoHS指令 2011/65/EUに基づくCEマークの利用可能な製品適合文書IBC 2024 および ASCE 7-22 規格による地震能力試験は,目標設置場所の床応答スペクトル分析を含む,プロジェクト特有の要求により利用可能である.
| パラメータ | 仕様 |
|---|---|
| モデル | JGX-0648D-56A |
| ワイヤロープ直径 | 6.4mm |
| ストランド建設 | 7 * 19 (7本線,本線あたり19本線,合計133本線) |
| ワイヤの張力強度 (典型) | ≥1,570 MPa (ASTM A313 において) |
| 材料 (標準) | AISI 304 ステンレス |
| 材料 (オプション) | AISI 316Lステンレス鋼 |
| 定数静電荷 (垂直圧縮) | 0.50 〜 56 kg 1 マウント |
| 定数静電荷重 (45°傾き) | 0.35 〜 42 kg 1 マウント |
| 定数静的負荷 (横切削) | 0.25 〜 28 kg 1 マウント |
| 自然頻度 (名乗負荷で) | 6 ∼ 8 Hz |
| 同等粘着性減圧比 | 0.10 ¥ 020 |
| ダイナミックアンプリフィケーション (Q) | ≤ 40 |
| 動作温度範囲 | -40°Cから+150°C |
| 隔離効率 (20 Hz) | ≥90%の振動減衰 |
| 隔離効率 (30 Hz) | ≥95%の振動減衰 |
| マウント重量 (推定) | 0.50 ¥0.70 kg |
| ボルトのサイズを固定する | M8 または M10 (アプリケーションによる) |
| ボルトトルク (M8 / M10) | 22°25 N·m / 42°48 N·m |
| 電気結合抵抗 | ≤ 0.1 Ω (全金属経路) |
| 設計使用寿命 | 20年以上 (正常に積載され,屋内または屋外) |
各JGX-0648D-56A隔離器は,CNC制御のワイヤロープ形成ステーションで製造され,ヘリックスピッチとコイル直径は ±0.3mmの許容範囲内にとどまります.固定棒の溝プロフィールが精密加工され,.4mmのロープヘリックスジオメトリ固定インターフェイス全体に沿ってコンタクトプレッシャーの一般的な分布を確保する ↓この幾何学的一貫性は,ユニット対ユニット減圧性能の繰り返し性を達成するのに不可欠です.
プロセス中の品質ゲートチェックポイントには以下の点が含まれます.
JGX-0648D-56Aは,マウントあたり0.50~56kgの範囲で中級産業用アプリケーション用に特化した堅牢なワイヤロープ隔離ソリューションです.糸間マイクロ摩擦減圧メカニズムは,エラストメリック代替品よりも基本的な信頼性優位性を提供します.: 持続的な静的負荷下では,ゼロのクリープ,真空環境やクリーンルーム環境では,ゼロの排出ガス,ゼロの保守介入,連続運転の20年以上で一貫したパフォーマンス文書化された性能特徴付けを必要とするエンジニアのチームには,すべての出荷物と共に,完全なロットレベルの試験報告と材料証明書が提供されています.
詳細なデータシート,STEPまたはIGES形式の3DCADモデル,または特定のアプリケーション要件に合わせたカスタムロード-デフレクション特徴化レポートを依頼してください.
